肥皂盒注塑模具二维结构设计详图

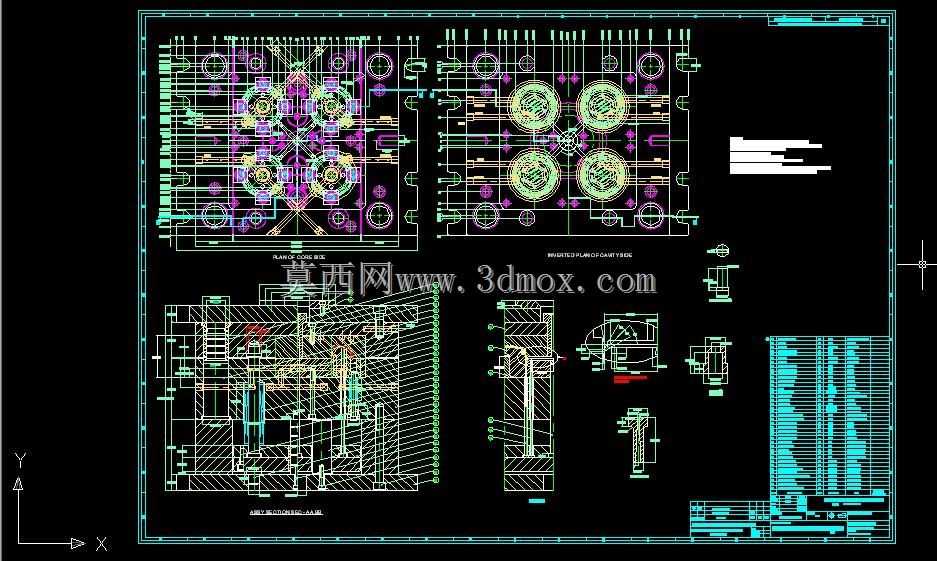

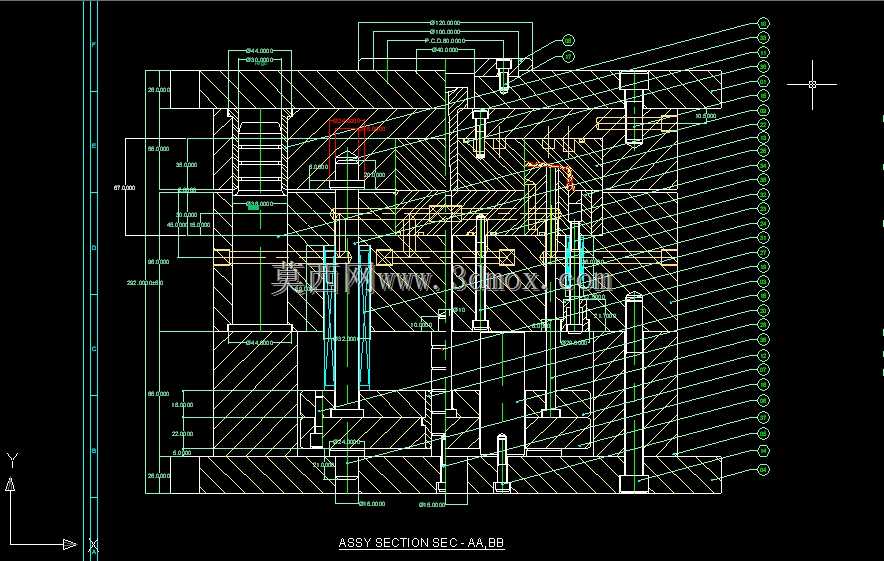

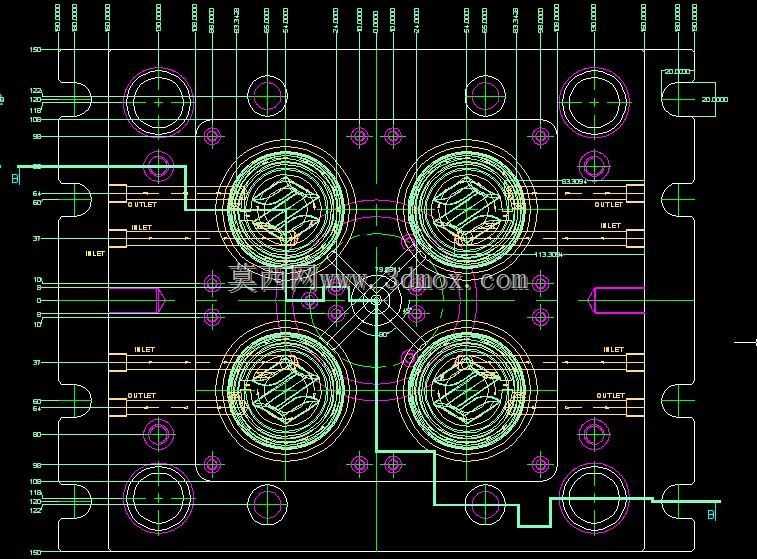

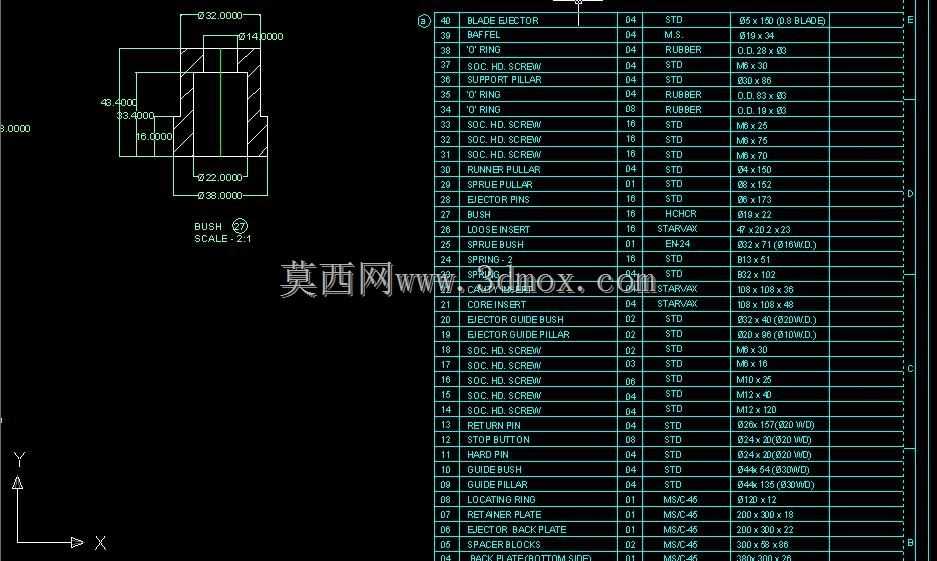

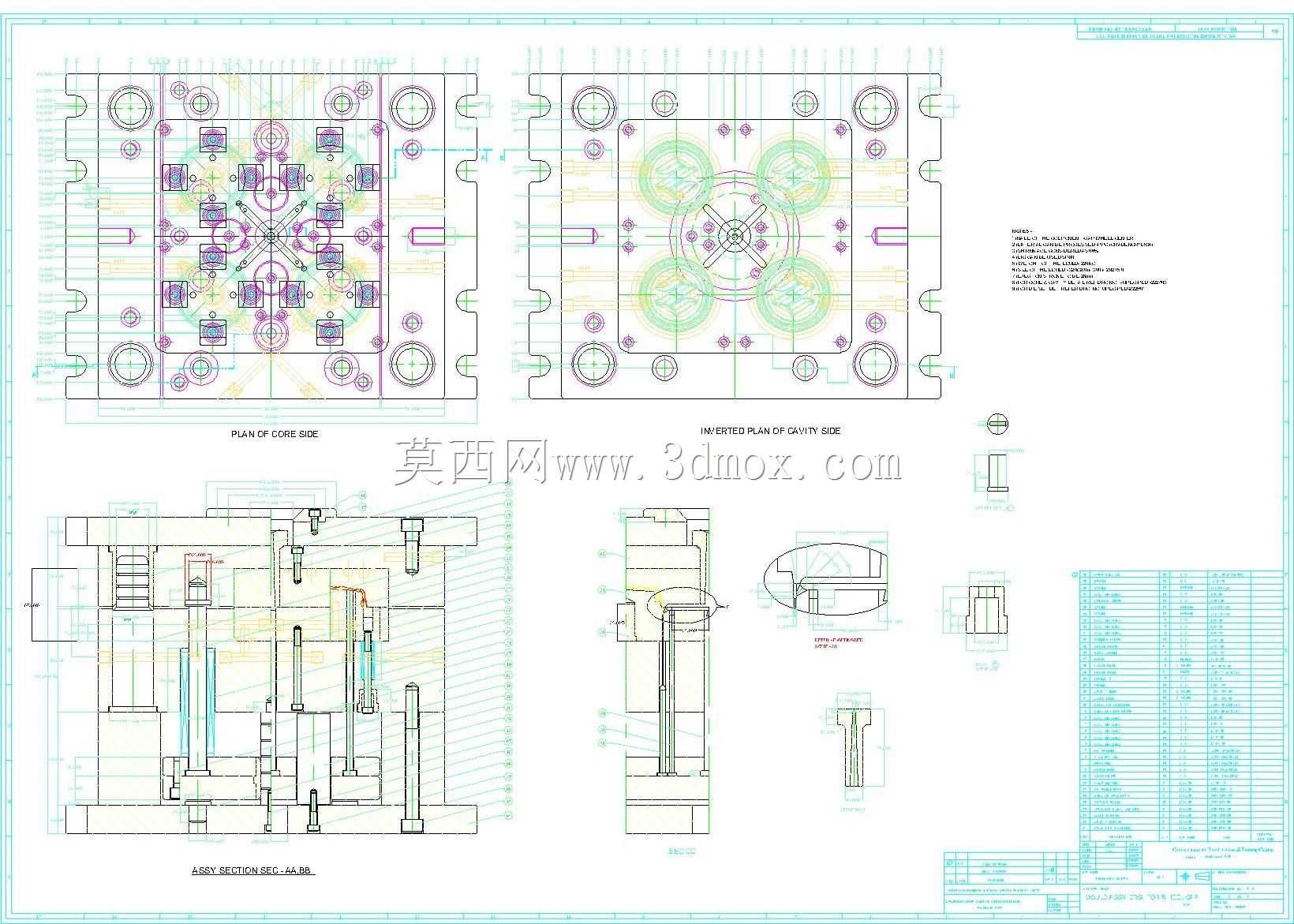

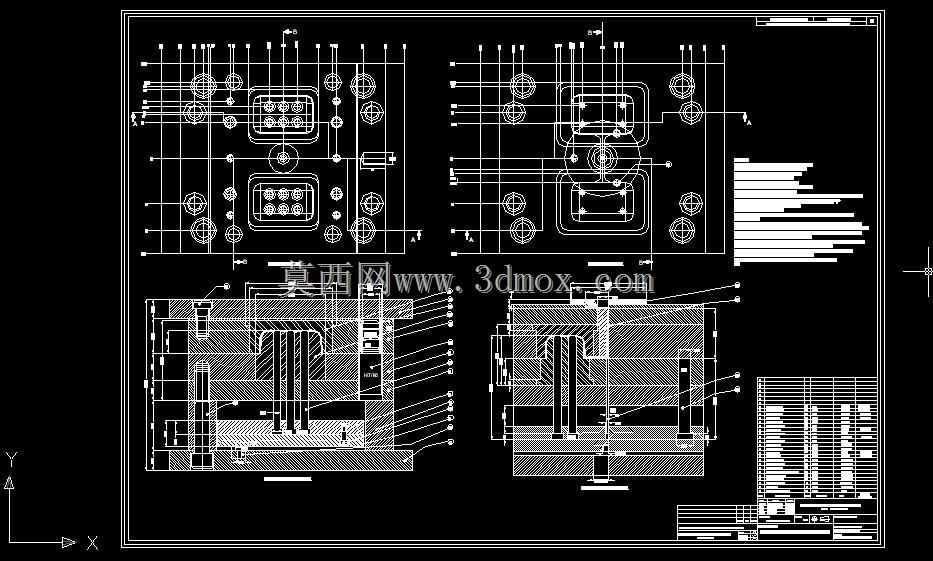

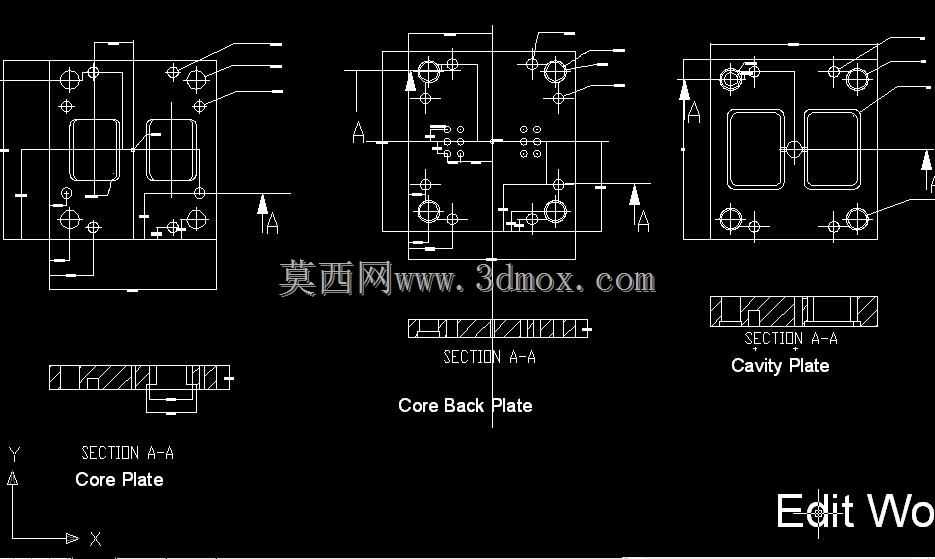

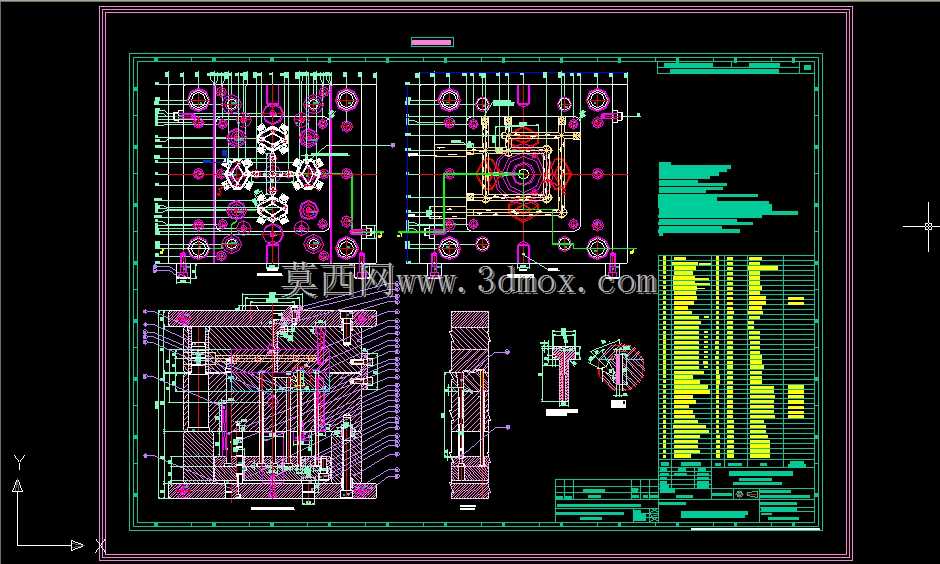

日常卫浴场景中使用的塑料肥皂盒，其批量生产完全依赖注塑模具完成成型作业，这套图纸完整呈现了肥皂盒注塑模具的全套二维结构，覆盖从模架布局到核心成型零件的所有细节。从结构布局来看，模具采用一模多腔的排布方式，能够在单次注塑循环中完成多件肥皂盒壳体的成型，有效提升单位时间内的生产效率，适配日用塑料制品大批量生产的产能需求。图纸中清晰标注了型腔与型芯的配合边界，成型区域完全贴合肥皂盒的外形轮廓，针对肥皂盒底部的沥水孔结构、侧边的防滑纹理，都在成型零件上做了对应结构设计，确保注塑完成后产品无需大量二次加工即可直接投入使用。冷却水路的排布沿着成型零件的轮廓均匀分布，进出水回路的设计能够保证模温在注塑过程中保持均匀，避免产品出现翘曲、缩痕等成型缺陷，水路接口的位置设置在模架非操作侧，不会干扰生产过程中的取件与模具安装作业。顶出机构采用顶杆与顶块结合的方式，顶出位置分布在产品的加强筋与边缘非外观面区域，既能保证顶出过程中产品受力均匀不出现顶白、变形问题，也不会在产品外观面留下顶出痕迹，满足日用塑料制品的外观质量要求。模架选用标准模架结构，导柱导套的配合精度能够保证合模过程中型腔与型芯的对位精度，避免出现飞边、错模等成型问题，模具的整体安装尺寸适配常规卧式注塑机的装模参数，锁模孔、定位环的尺寸符合通用注塑机的安装标准，无需额外定制转接结构即可直接上机安装。针对肥皂盒的薄壁壳体特性，浇注系统采用侧浇口进料，浇口位置设置在产品的内侧边缘，成型后浇口残留易于去除，不会破坏产品的外观完整性，流道的尺寸设计兼顾了熔料填充速度与凝料回收的便利性，能够在保证填充饱满的前提下减少原料浪费。排气结构开设在型腔的填充末端位置，能够在熔料填充过程中快速排出型腔内的空气，避免产品出现烧焦、缺料等问题，整套结构的设计完全围绕日用塑料件的量产需求展开，兼顾了生产效率、成型质量与模具使用寿命的平衡。
