赛车制动支架3D打印注塑模具结构

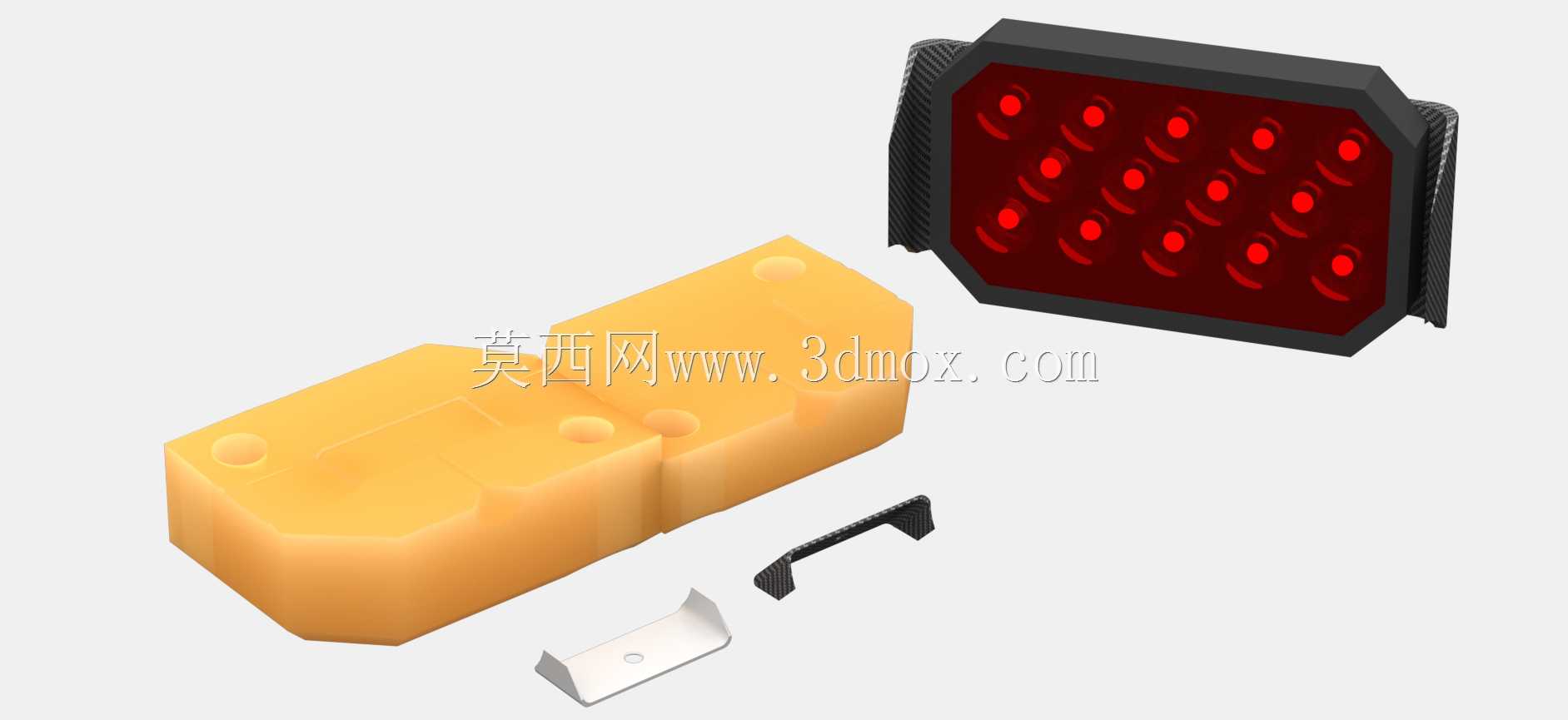

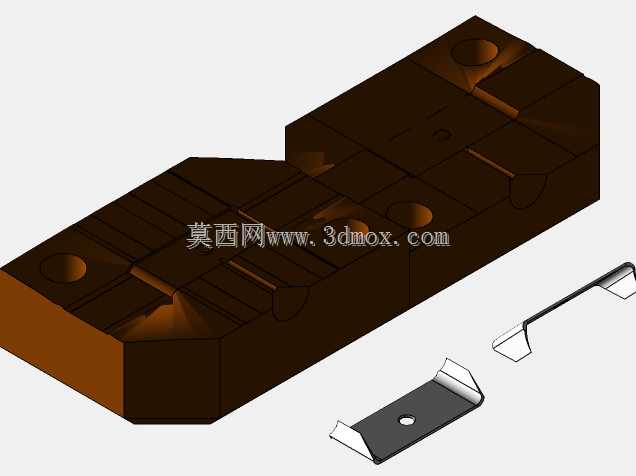

这套模具结构面向赛车制动系统支架的小批量试制场景，适配3D打印快速制模的工艺路线，核心解决赛车改装领域定制化制动支架开模周期长、单件试制成本高的痛点，可直接用于热塑性塑料材质支架的低压注塑成型作业。从结构设计逻辑来看，模具采用上下模对合的分型方案，分型面完全贴合制动支架的外轮廓曲面，避免在支架受力安装区域产生飞边，减少后续去毛刺的精加工工作量；模腔内部预留了支架安装孔位的成型镶件，镶件采用快拆式结构，可根据不同车型的制动安装点位快速更换镶件，适配多规格支架的成型需求，无需重新制作整套模体。模具的进料口设置在模腔非安装面的侧端，进料流道做了圆弧过渡处理，减少注塑过程中塑料熔体的流动阻力，避免支架成型后出现缺胶、熔接痕等缺陷，同时流道凝料可在开模后随制件一同脱出，无需额外设计流道顶出结构，简化模具整体复杂度。从安装边界来看，模体的外形尺寸适配常规桌面级FDM 3D打印机的成型仓尺寸，无需拆分打印即可一次性制作出上下模主体，模体外侧预留了标准的合模定位槽，可配合通用台钳完成合模锁紧，不需要定制专用的模架，进一步降低试制阶段的工装投入。模具配套的成型件为赛车制动系统的安装支架，支架本身带有弧形贴合面，用于匹配赛车制动卡钳的安装基座，两侧的延伸耳片预留了螺栓过孔，成型后可直接通过螺栓固定在卡钳与车架的连接点位，不需要二次加工孔位。模体上设计的小型金属嵌件安装位，可在注塑前预置金属衬套，提升支架安装孔位的结构强度，避免塑料材质在频繁制动产生的振动下出现孔位开裂问题。整套模具的排气槽开设在模腔的末端边缘，槽深控制在塑料熔体不溢料的阈值内，可在注塑过程中快速排出模腔内的空气，避免制件内部产生气泡影响结构强度，适配ABS、PA等常用工程塑料的低压注塑工艺参数，成型后的制件尺寸精度可满足赛车改装部件的装配公差要求，可直接装车进行赛道测试验证，大幅缩短制动系统改装件的迭代周期。
