模块化按钮外壳3D打印成型模具结构

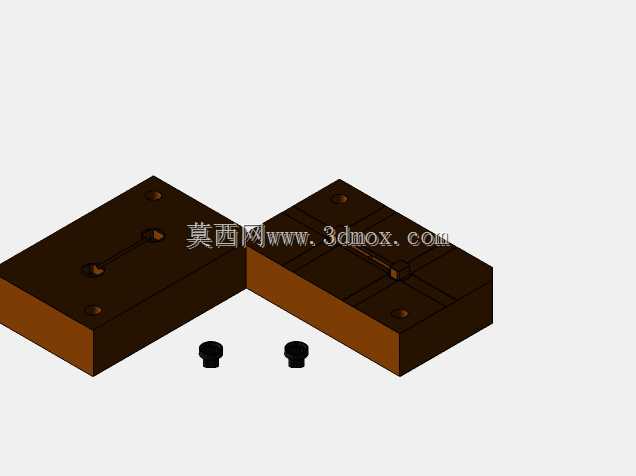

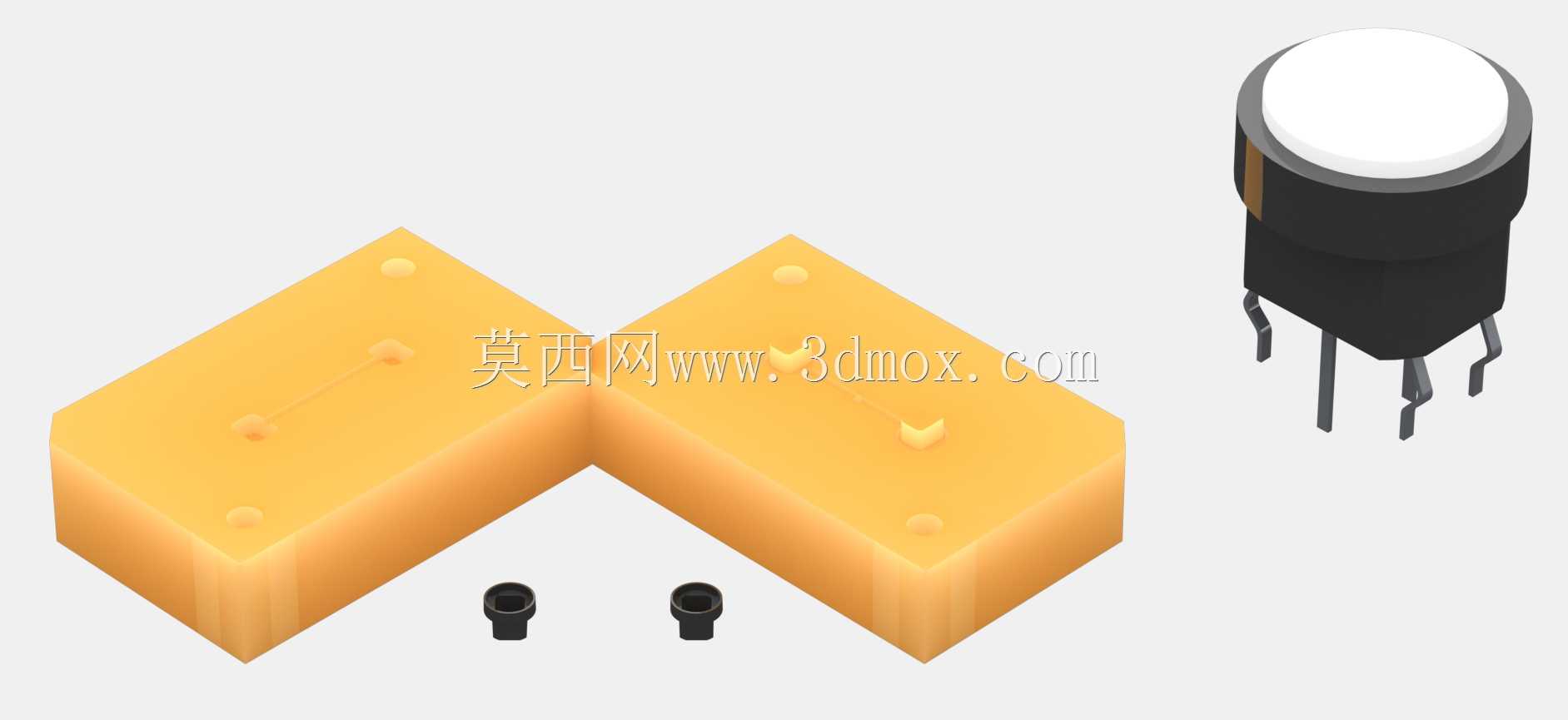

这套模具结构针对小批量定制化模块化按钮外壳的快速成型需求设计，适配桌面级FDM与光固化3D打印设备的加工特性，无需传统钢模的复杂加工工序，可快速完成按钮外壳的小批量试制与打样生产，多用于电子DIY项目、定制化工控面板、小型消费电子原型验证阶段的零件生产。模具采用上下对合的哈夫结构设计，分型面设置在按钮外壳的最大轮廓处，避免成型后出现倒扣难以脱模的问题，模腔内部预留了0.2mm的脱模斜度，打印完成后无需额外打磨抛光即可顺利取出成型件，同时模腔边缘设计了定位凸台与凹槽，合模时可自动对齐，避免上下模错位导致的成型件壁厚不均问题。模具整体外形采用方正的块式结构，边角做了R3的圆角处理，既可以减少3D打印过程中的边角翘曲变形，也方便操作人员手持合模与开模操作，单套模具的模腔数量设置为2腔，兼顾打印效率与模腔填充的均匀性，避免多腔排布时边缘模腔出现填充不足的问题。配套的成型按钮为直插式结构，引脚间距符合通用轻触开关的安装尺寸标准，成型后的按钮外壳可直接适配市面上常规的6*6mm直插轻触开关，外壳顶部的圆形按压面做了微弧面处理，按压时的触感更贴合手指轮廓，外壳侧壁厚度均匀设置为1.2mm，既保证了足够的结构强度，也能减少3D打印时的材料消耗与成型时间。模具的浇口位置设置在模腔的侧下方，采用潜伏式浇口结构，成型后浇口残留小，无需额外修剪即可获得外观整洁的按钮外壳，同时模具底部设计了两个定位柱孔，可直接固定在通用的3D打印工件平台上，打印过程中无需额外添加支撑结构，减少后处理的工作量。在实际使用场景中，这套模具既可以用PLA、ABS等常规3D打印材料直接打印模具本体，浇筑低熔点的树脂材料完成小批量零件生产，也可以直接用柔性TPU材料打印模具型腔部分，适配小批量硅胶按键的快速成型，对于电子工程师做原型验证、创客做定制化设备面板的场景，可大幅缩短按钮零件的采购与加工周期，无需开模即可快速获得适配的结构零件。模具的合模间隙控制在0.1mm以内，既保证合模时不会出现溢料问题，也不会因为间隙过小导致开模困难，模腔内部的表面粗糙度可通过调整3D打印的层厚参数控制，若采用0.05mm层厚的光固化打印，模腔表面无需后续抛光即可达到镜面效果，成型后的按钮外壳表面无明显层纹，可直接用于外观手板的展示。
