传送带用模块化链轮3D打印成型模具

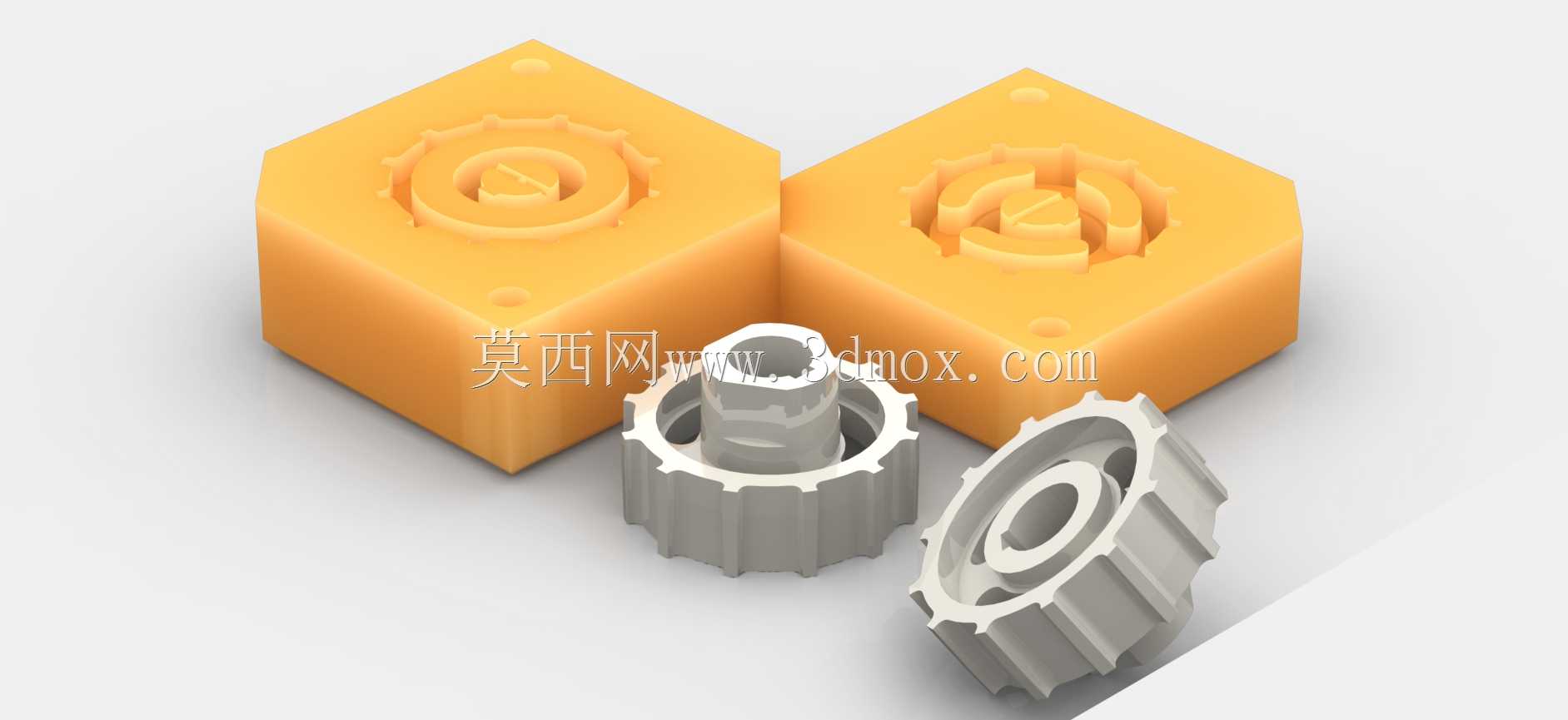

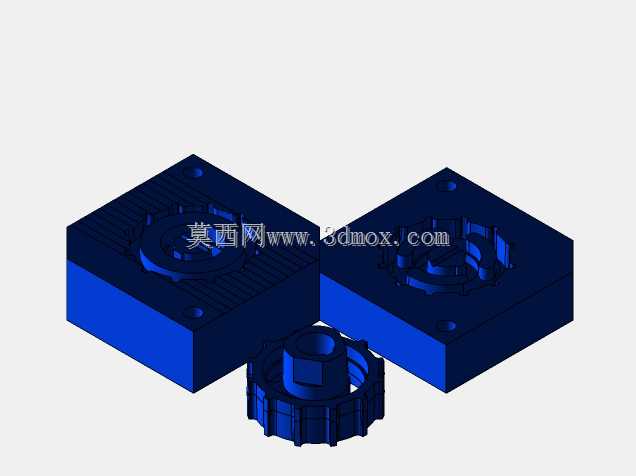

这套模具的核心服务场景是轻型皮带输送线的备件快速制作环节，不少车间的窄幅传送带在长期运行后，驱动端的链轮容易出现齿面磨损、键槽崩裂的问题，传统外协加工链轮不仅周期长，小批量定制的成本也居高不下，用这套模具直接打印成型链轮，能把备件交付周期压缩到几个小时，完全适配产线快速抢修的需求。模具采用上下对合的模腔结构，模仁部分直接复刻链轮的完整齿形、中心轴孔以及侧面的防滑滚花结构，合模后形成的封闭型腔刚好对应链轮的整体外形，不需要后续二次加工齿形，打印完成后去除支撑就能直接装到输送线的驱动轴上使用。设计时特意把模体做成了带定位止口的六边形结构，上下模合模时靠止口自动对齐，不会出现模腔错位导致的链轮齿形偏斜问题，模体边角做了圆角过渡，既避免打印过程中出现应力开裂，也能减少合模时的磕碰损伤。模腔的齿形参数完全匹配常规轻型传送带的链轮啮合尺寸，齿距公差控制在0.1mm以内，能和标准节距的传送带完美啮合，不会出现跳齿、卡滞的问题；中心轴孔的尺寸预留了0.2mm的装配余量，打印完成后稍微打磨就能和常用直径的驱动轴过渡配合，不需要额外扩孔。模具的分型面选在链轮的最大轮廓处，开模时能直接把成型的链轮顶出来，不会出现粘模的问题，模腔表面做了0.05mm的粗糙度处理，打印出来的链轮表面光滑，和传送带接触时不会刮伤带体。这套模具打印出来的链轮，除了用在常规的皮带输送线上，也能适配小型自动化设备的同步传动机构，比如小型分拣线、物料移载机构的链轮备件制作，不需要专门开金属模具，小批量制作时的成本优势非常明显。设计过程中还考虑了不同打印材料的收缩率，模腔尺寸提前做了补偿，不管是用PLA还是ABS材料打印，成型后的链轮尺寸都能落在设计公差范围内，不需要反复调整模具参数。模体的外侧做了加厚处理，多次开合模也不会出现变形，长期使用的稳定性有保障，模腔的排气槽开在分型面的边角位置，打印时材料填充过程中产生的气体能顺利排出，不会在链轮内部形成气孔影响结构强度。
