500吨棉籽加工厂清种器管路布置设计

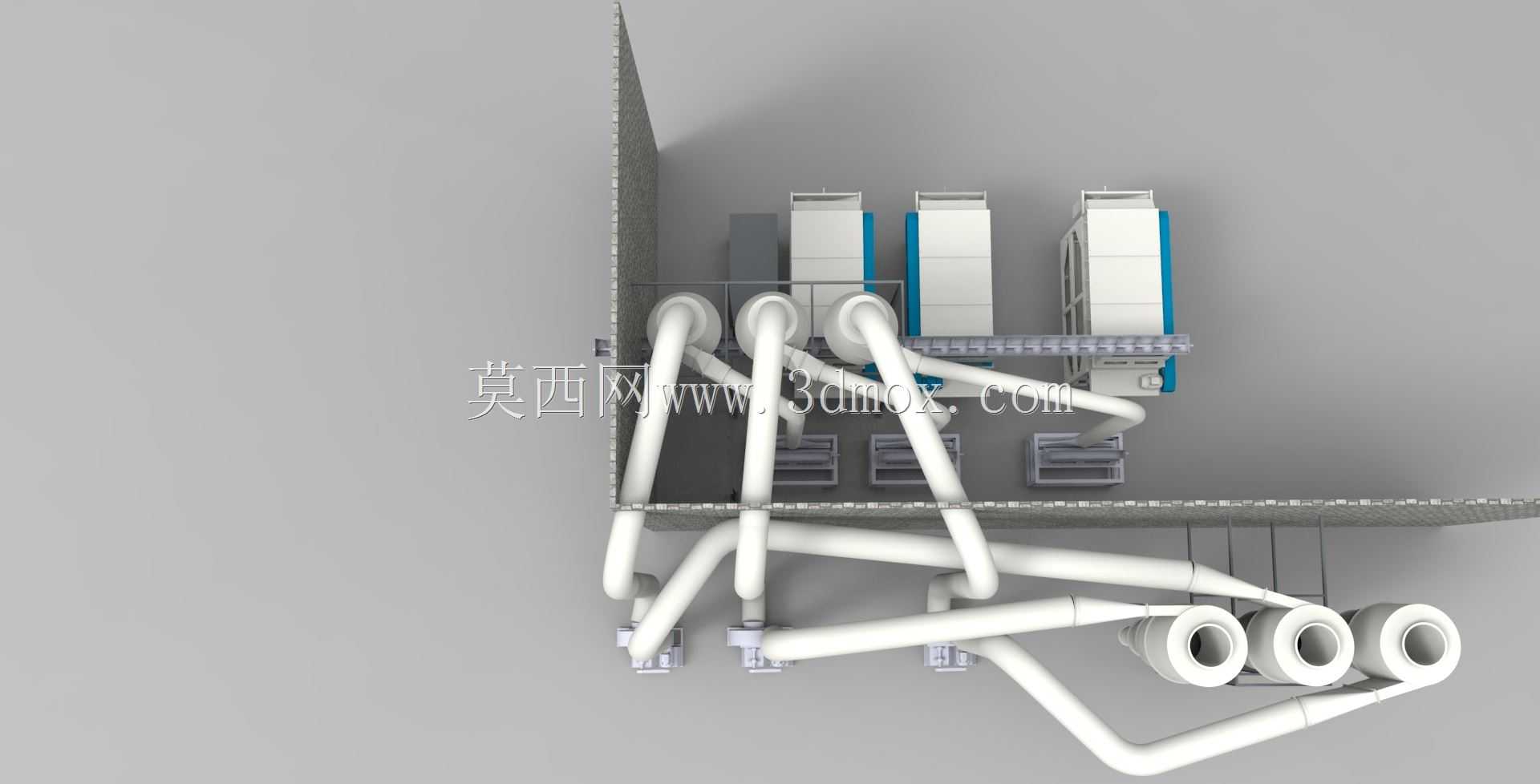

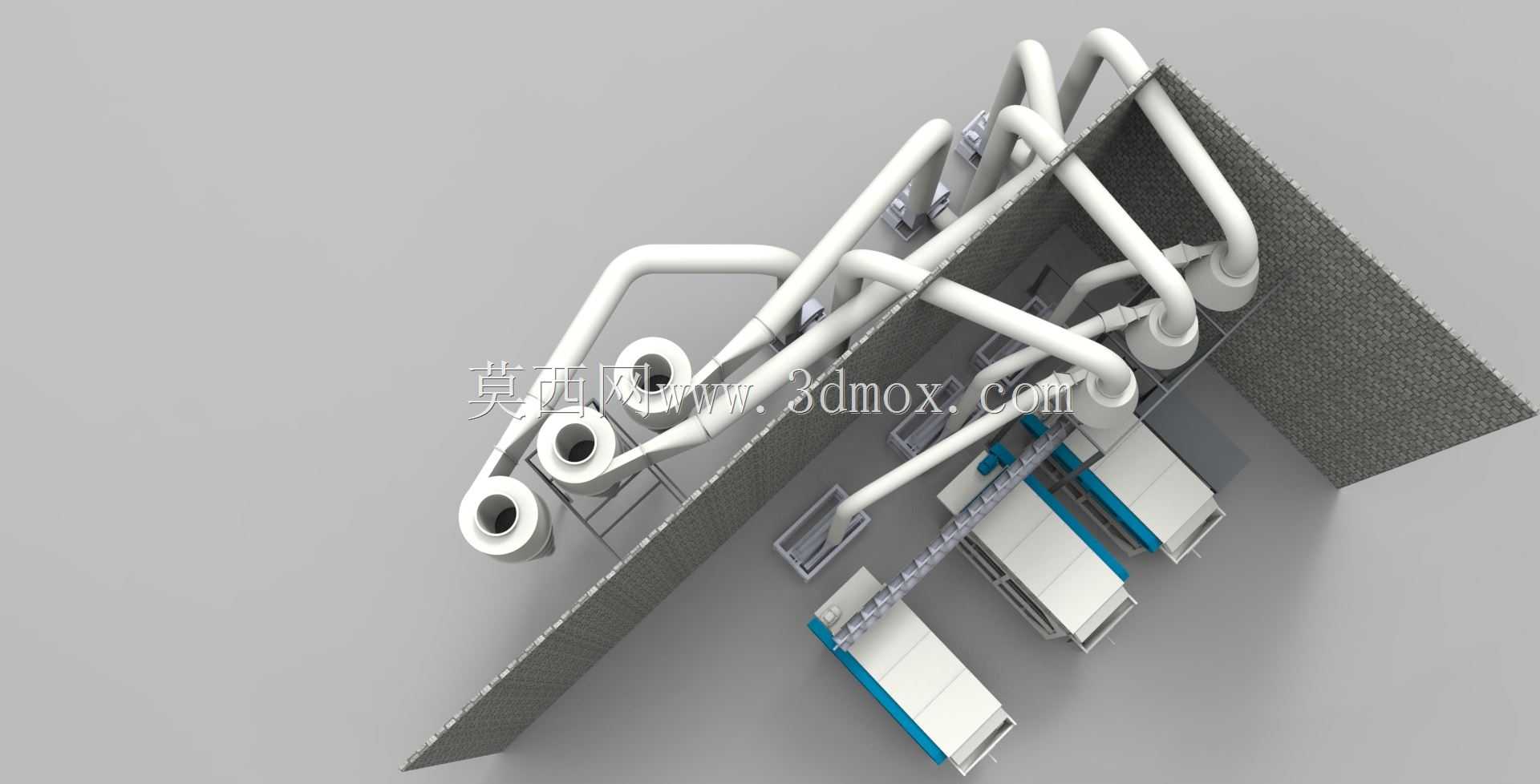

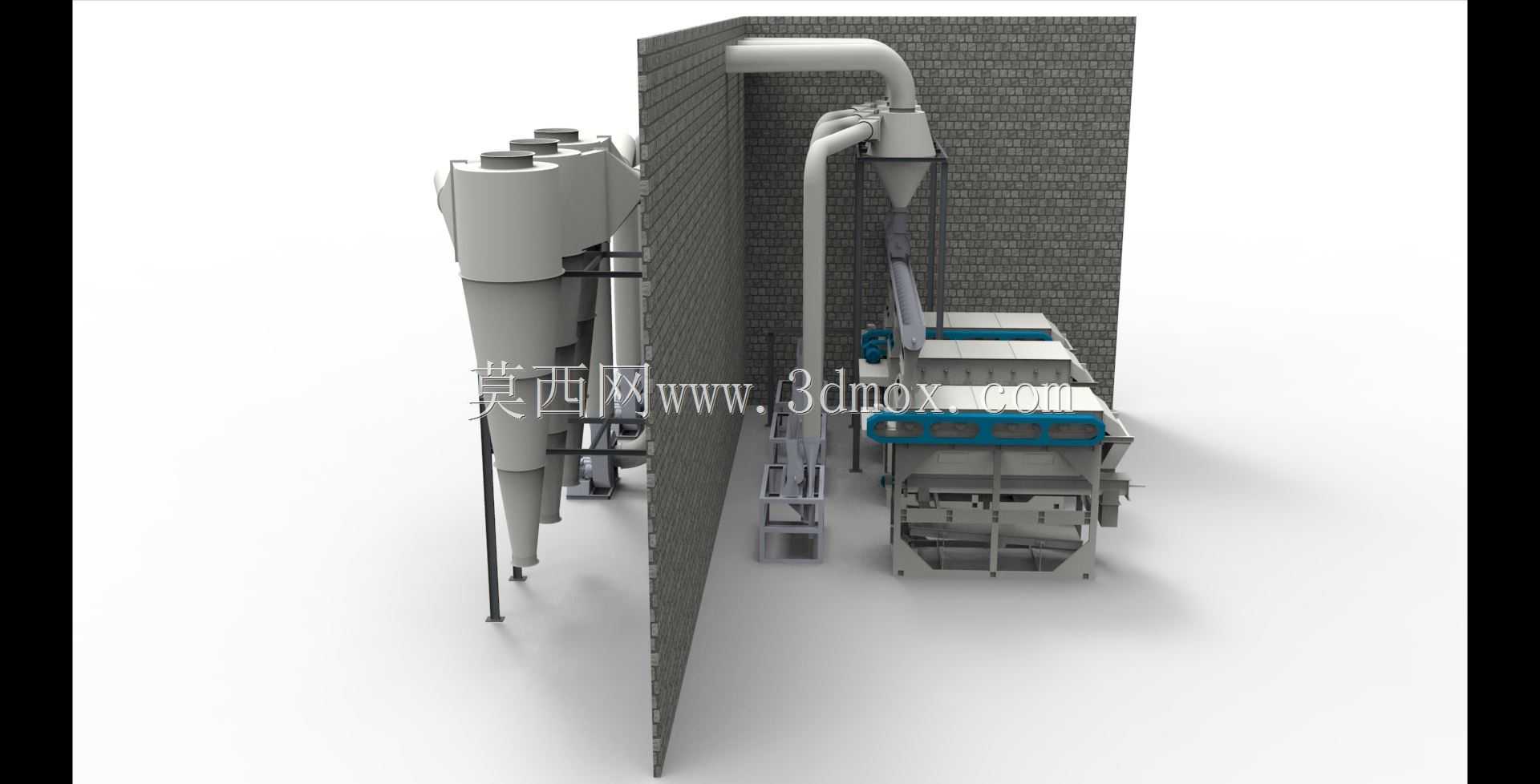

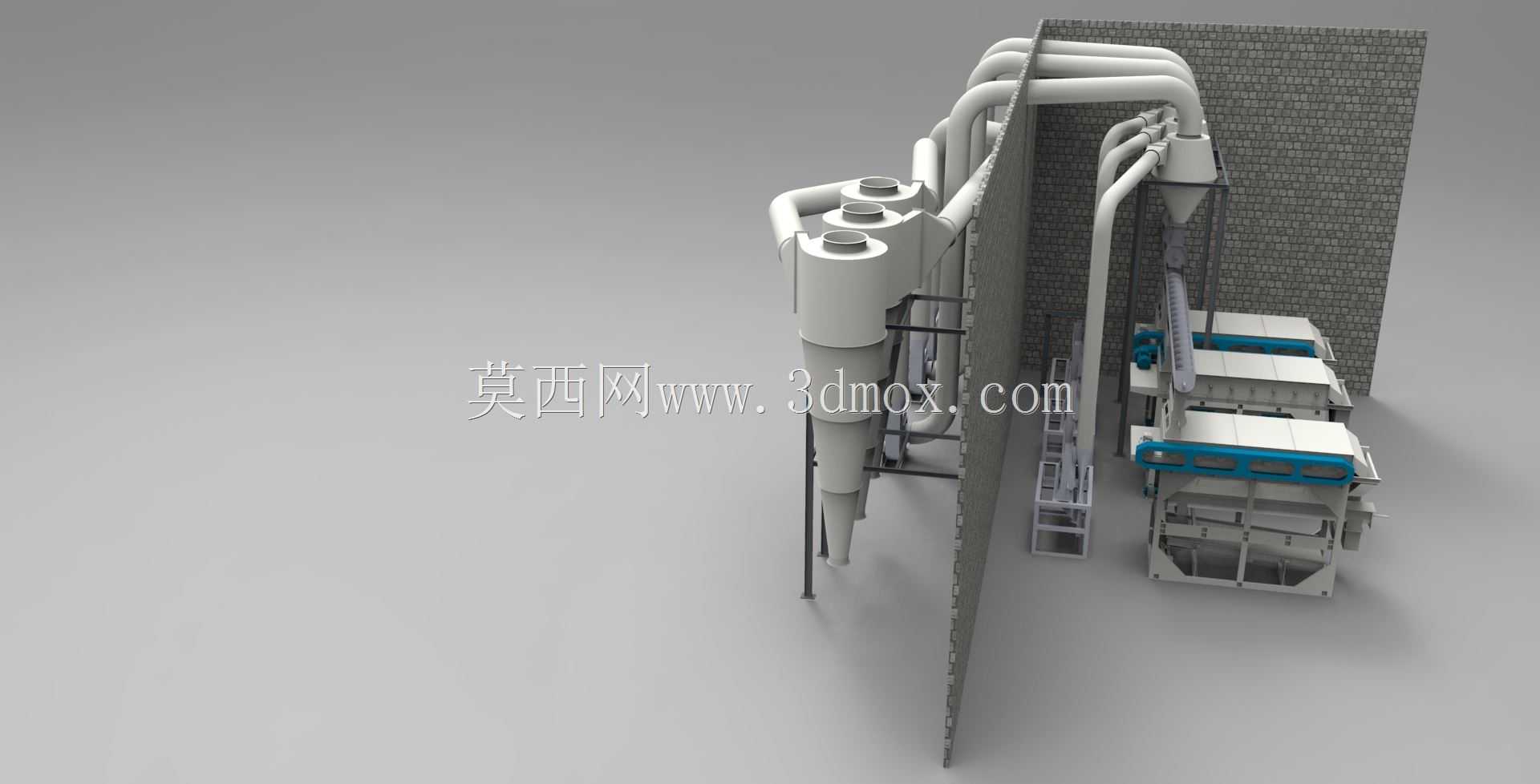

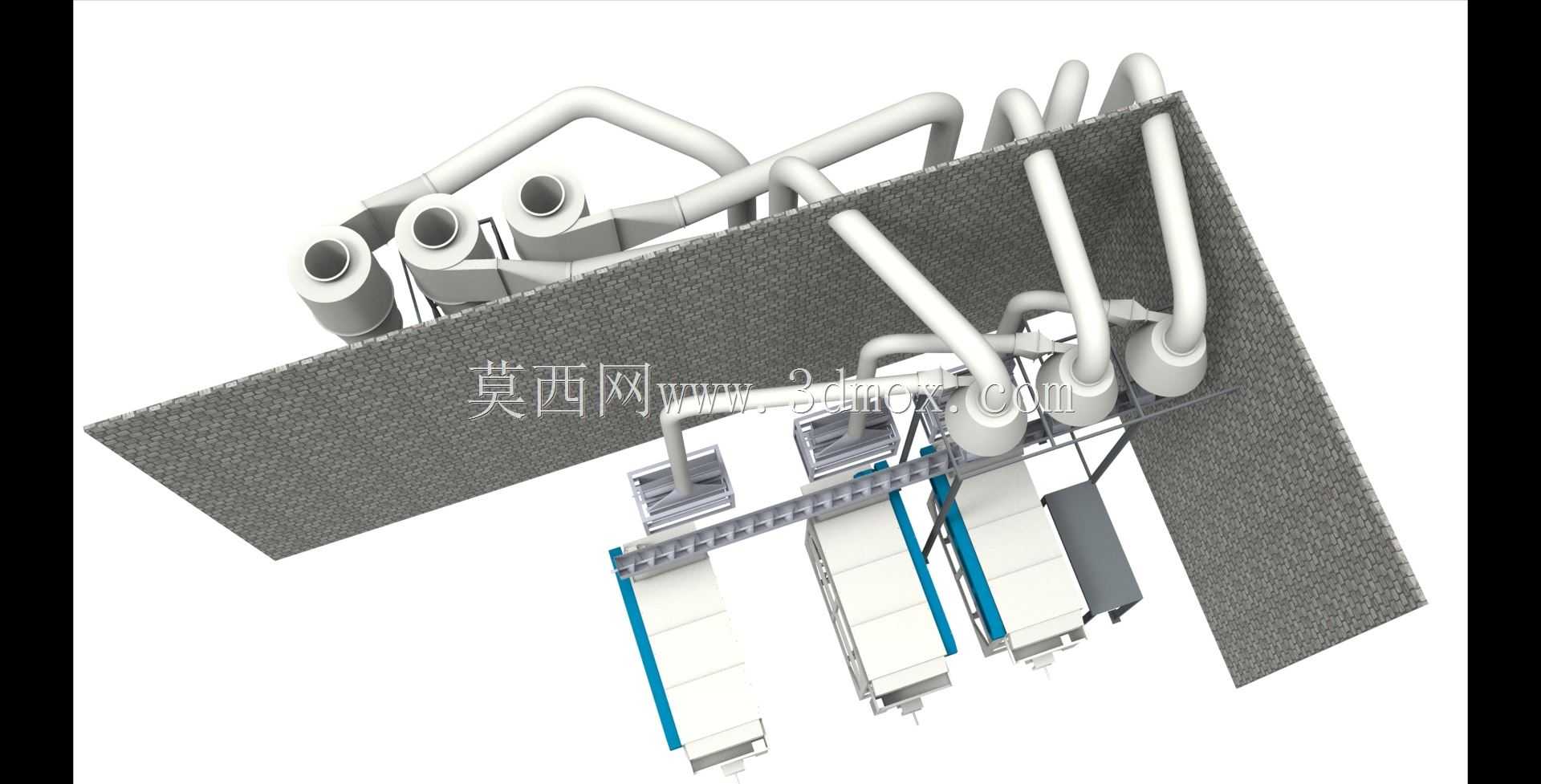

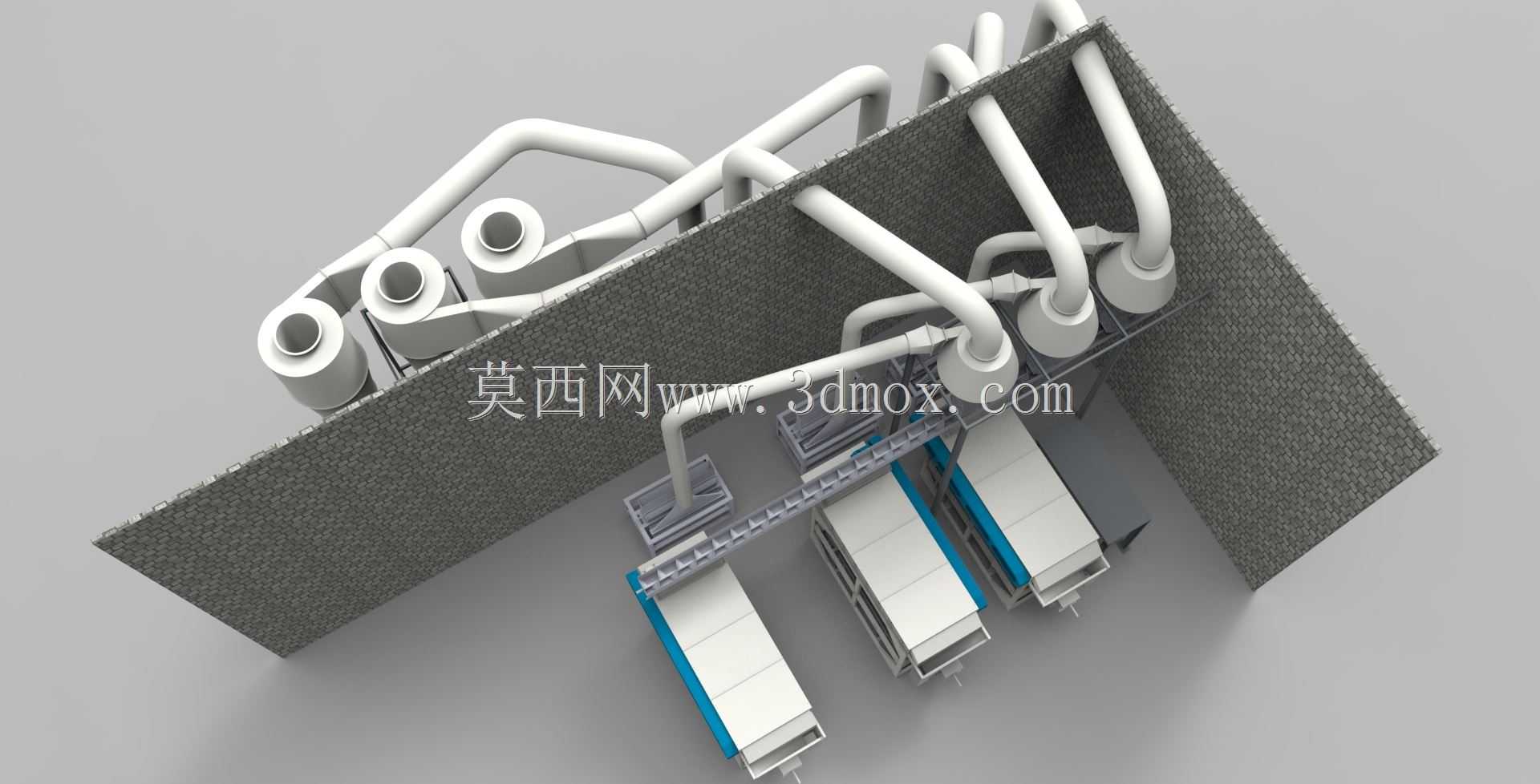

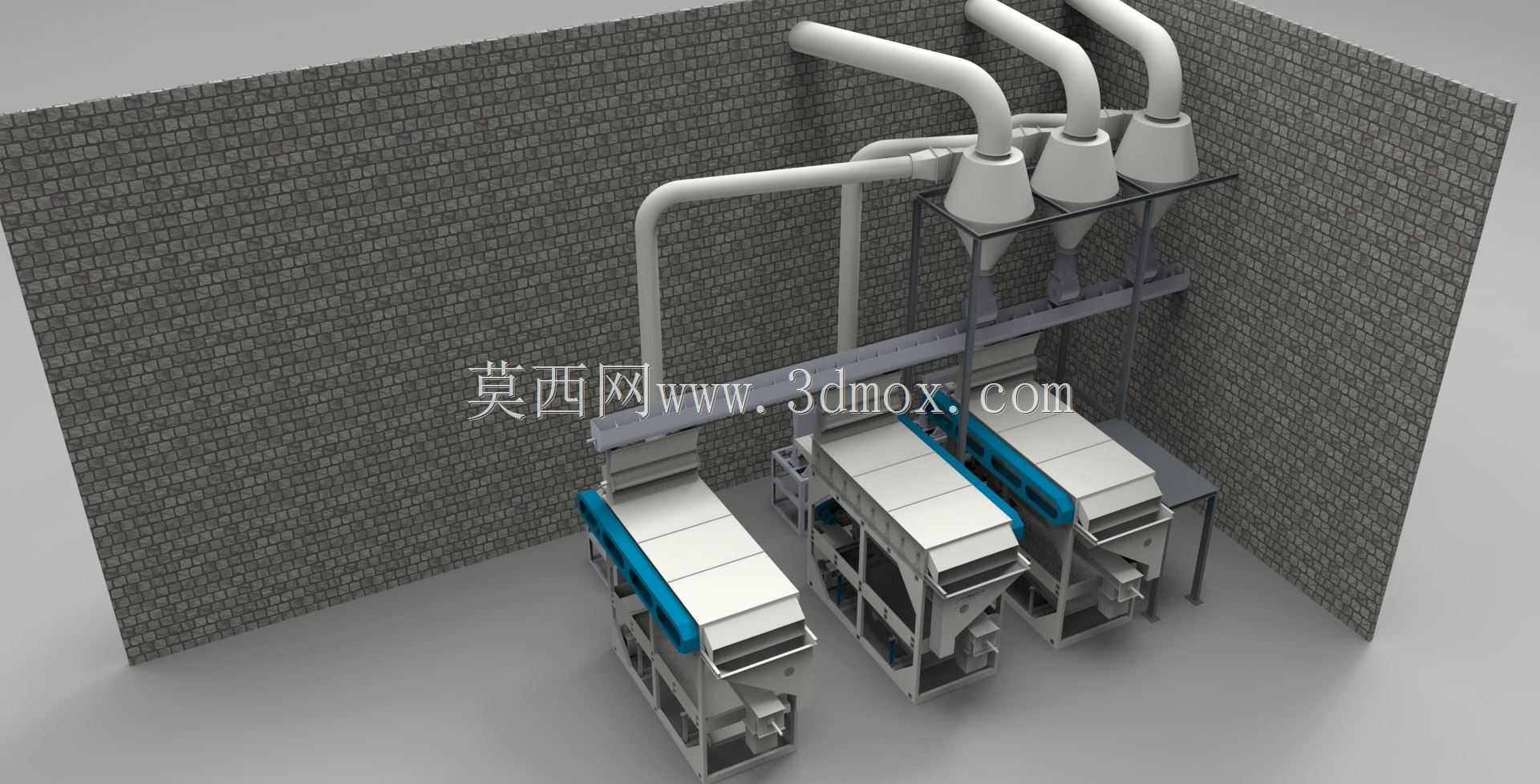

这套布置方案针对日处理500吨棉籽的加工产线清种工段设计，核心解决棉籽预处理阶段的杂质分离、物料输送与车间空间适配问题。棉籽作为油脂加工的常见原料，进厂时往往携带棉叶、尘土、短绒、瘪粒与重质砂石，清种工段的运行效率直接决定后续轧胚、浸出工序的稳定性，若除杂不达标，不仅会加速后续设备磨损，还会影响毛油品质与出油率。设计过程中首先结合棉籽加工厂的常规厂房层高、柱距参数，划定清种器组的安装边界，所有设备排布预留不小于1.2米的检修通道，旋风分离器的支腿高度匹配下方出料输送机的接料高度，避免物料输送出现落差积料。风送管路的走向设计充分考虑风阻损耗，所有弯头采用大曲率半径设计，减少直角弯头带来的压损，降低配套风机的运行功耗；管路的变径位置严格匹配各吸点的风量需求，靠近主风机段的管路直径更大，远端支路根据对应清种设备的吸风量匹配管径，保证每个吸点的负压值稳定在设计区间，避免出现局部吸风不足导致粉尘外溢，或是吸风过大带走完整棉籽的问题。清种器主体采用并排排布的方式，进料端衔接上游棉籽卸料、初清工段的出料输送机，出料端按杂质类型分路输送：重质砂石通过闭风器排入下方除渣输送机，轻质瘪粒、短绒单独收集后送入下脚料处理工段，清理后的合格棉籽通过密闭输送机送入后续软化、轧胚工序。整套布置将风网的旋风分离器集中布置在车间侧方的除尘区，既缩短主风路长度，也便于日常清理卸料器内的积杂，设备支腿的安装点位避开厂房地面的预埋管线区域，所有设备的检修口、操作面均朝向主巡检通道，日常运行时操作人员可在通道内完成所有设备的运行状态检查、参数调节与常规维护，无需进入设备排布区。管路的固定支架间距根据管径匹配，避免管路运行时因风振产生异响或焊缝开裂，所有管路接口处预留密封件安装位，保证整个风送系统的密闭性，减少车间内的粉尘逸散，满足粮油加工车间的职业卫生要求。
