可移动卧式罐面喷砂处理设备结构

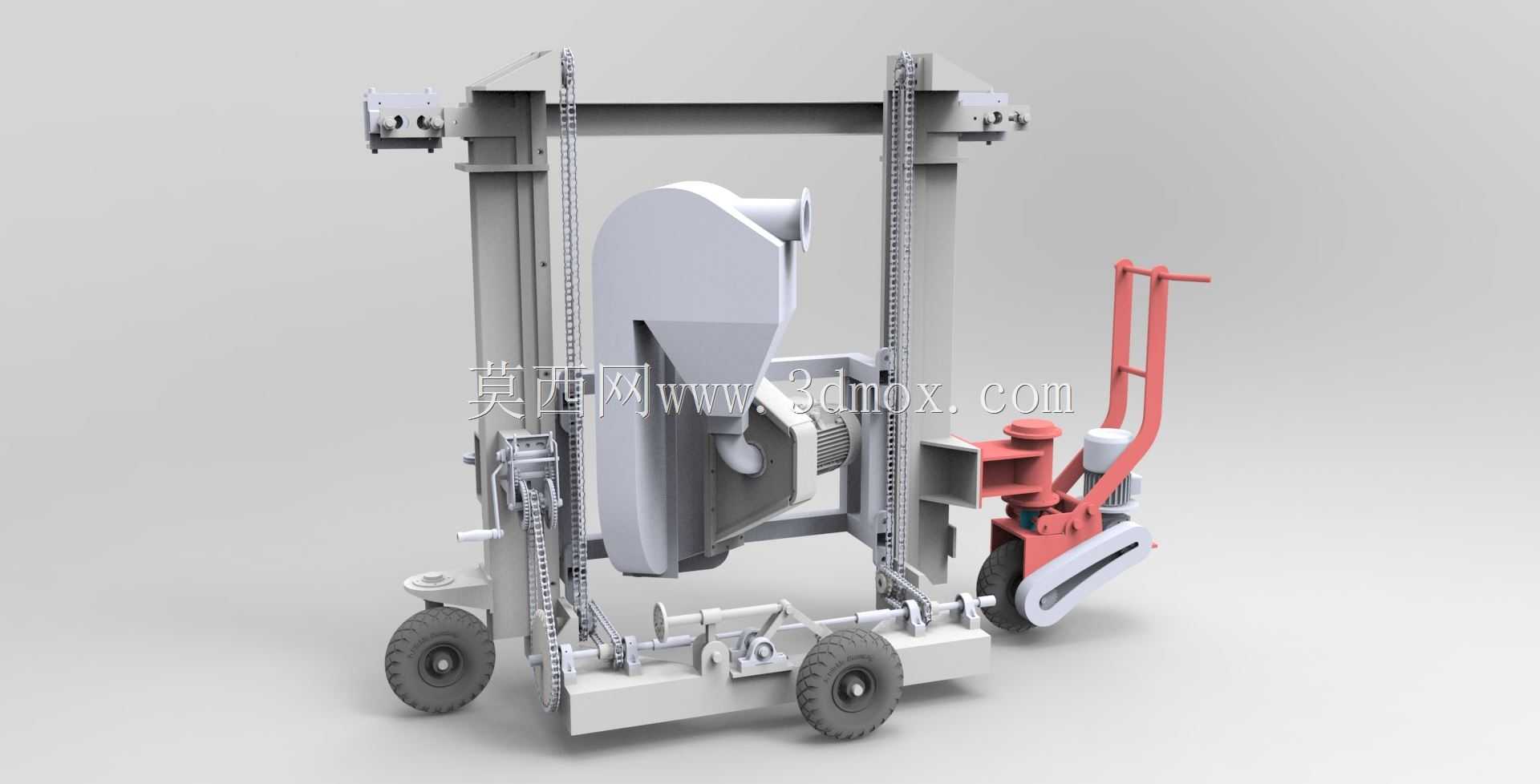

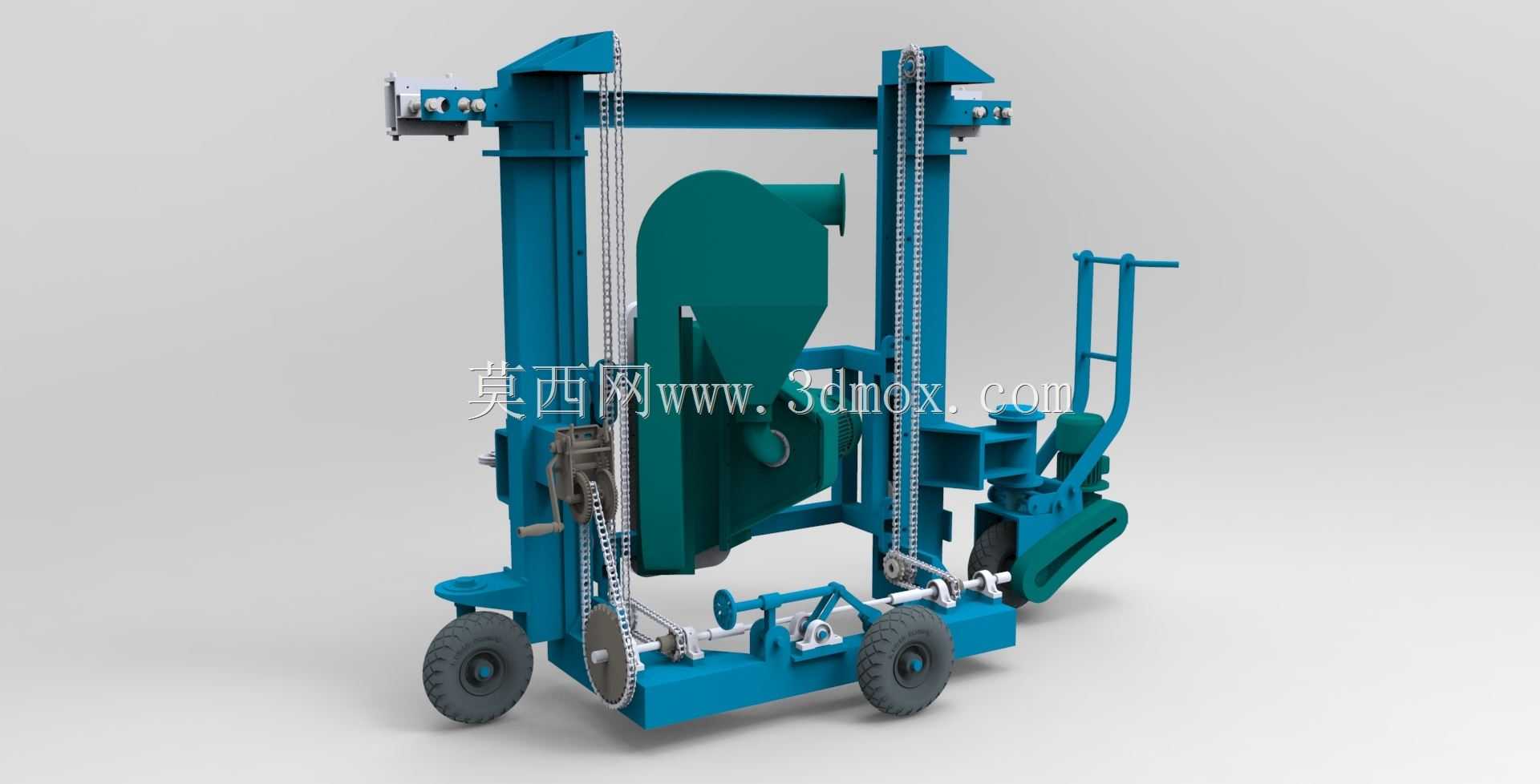

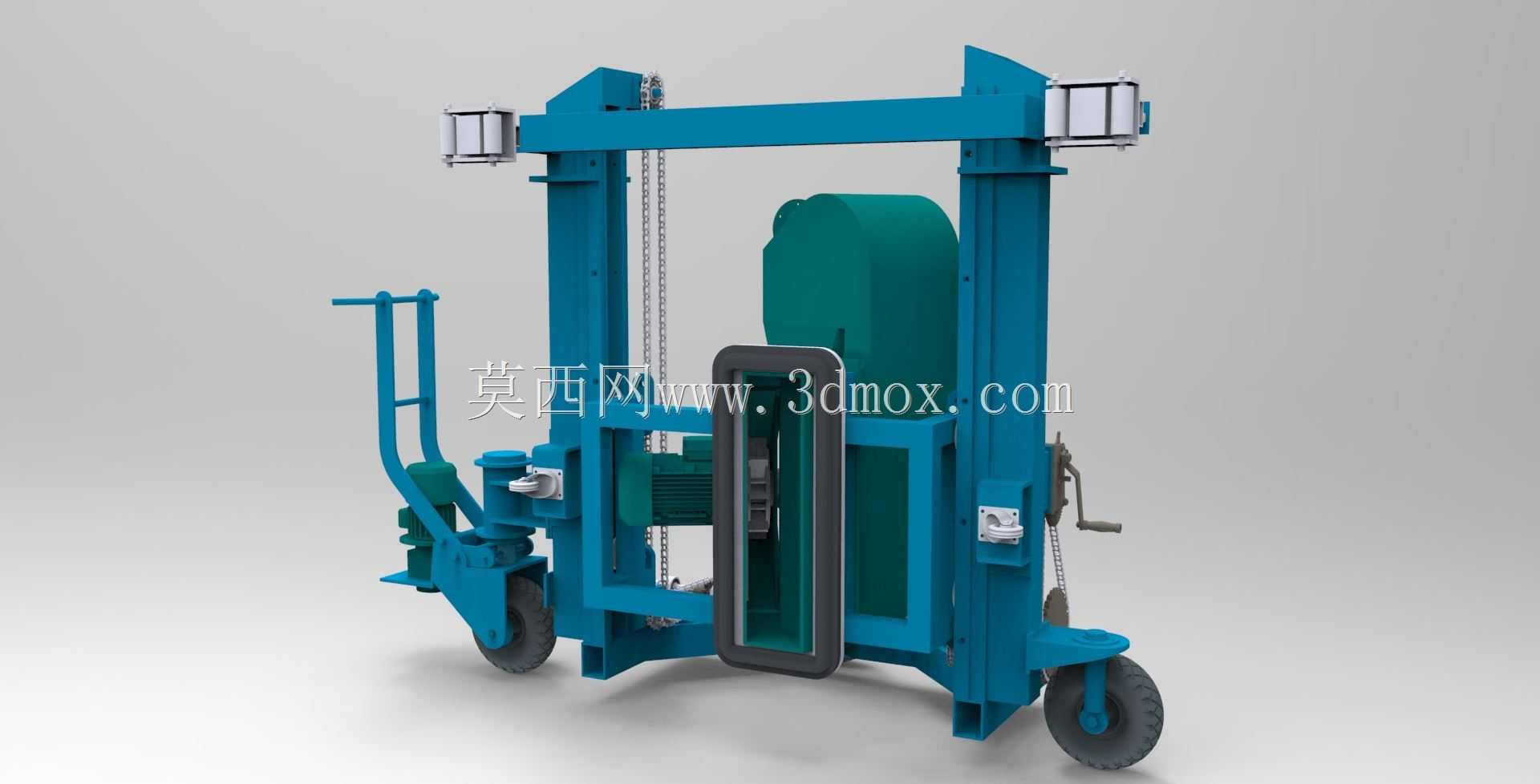

在石化储运、食品发酵、化工物料存储领域，大量卧式罐体在服役周期内需要定期做内壁、外壁的除锈除氧化皮、涂层前粗糙度处理作业，常规固定式喷砂房无法适配现场已安装就位的罐体作业需求，这类可移动的罐面喷砂设备就是针对这类场景开发的专用作业装置。设备整体采用框架式龙门结构，底部配置四个实心橡胶行走轮，其中后侧两轮带转向推手结构，可在罐体周边的硬化作业地面灵活推移，无需额外吊装转运，适配不同直径的卧式储槽、反应罐的环向、轴向表面作业。从结构布局来看，设备的升降框架采用双立柱配链条传动结构，喷砂主机舱挂载在升降滑台上，可沿立柱做上下方向的进给调整，匹配不同高度位置的罐面作业点；底部设置的可调式支撑轮组可贴合罐体外壁曲面，作业时设备沿罐体轴向缓慢移动，喷砂头始终保持与罐面恒定的作业距离，避免喷砂压力波动带来的处理效果不均问题。设计过程中重点考虑了现场作业的边界适配性，设备整体宽度控制在1.2米以内，可在罐体与周边厂区设施预留的1.5米宽检修通道内顺利通行，升降行程覆盖直径1.5米到3.5米的常规卧式罐体的全高度作业范围，无需额外搭设作业脚手架。设备的喷砂舱自带磨料回收导流结构，作业过程中喷出的钢砂磨料可沿舱体下部的回流槽汇集到回收管路，减少现场磨料散落，降低作业后的场地清理工作量，同时配套的除尘接口可外接工业除尘系统，控制喷砂作业产生的粉尘外溢，满足厂区作业的职业健康防护要求。传动部分采用手动与电动结合的调节方式，升降滑台的粗调可通过侧边的手动摇柄完成，作业过程中的匀速进给可通过链条传动机构驱动，适配不同锈蚀等级罐面的处理速度要求，针对罐体两端的封头曲面位置，喷砂头的安装支架预留了角度调节余量，可偏转一定角度贴合封头的弧面，避免出现作业死角。设备的行走轮配置了刹车锁定结构，作业时可锁定设备位置，避免喷砂反冲力导致设备移位，保证作业轨迹的一致性；整体框架采用型钢焊接结构，关键受力位置做了加强筋处理，可承受喷砂作业过程中的持续振动载荷，延长设备在高磨蚀作业环境下的使用寿命。针对罐体内壁作业的需求，设备的喷砂臂可做延伸调整，伸入罐体人孔后完成内壁环向区域的喷砂处理，无需作业人员进入密闭罐内作业，降低受限空间作业的安全风险。
