长管道外壁连续自动喷砂处理设备

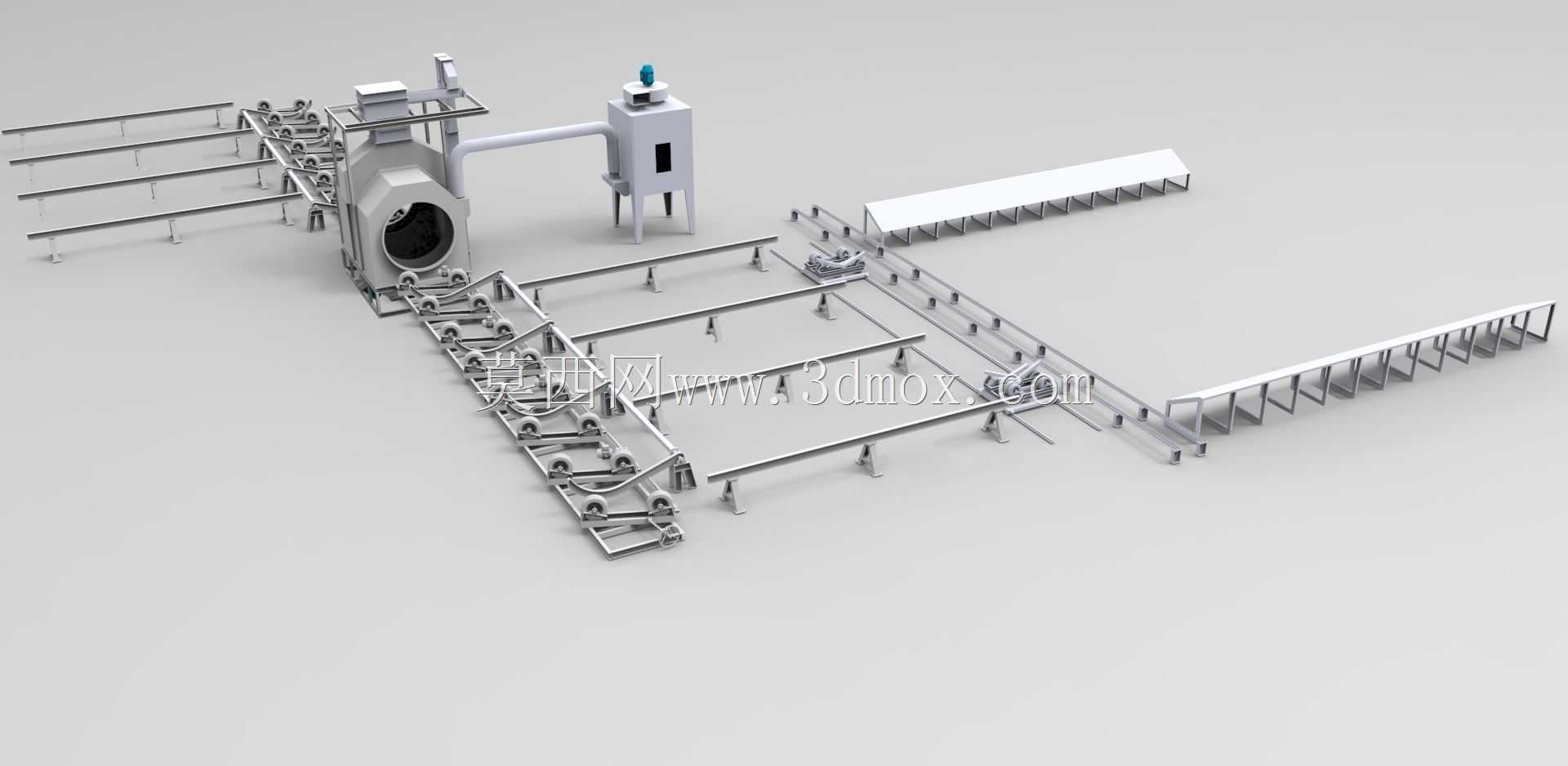

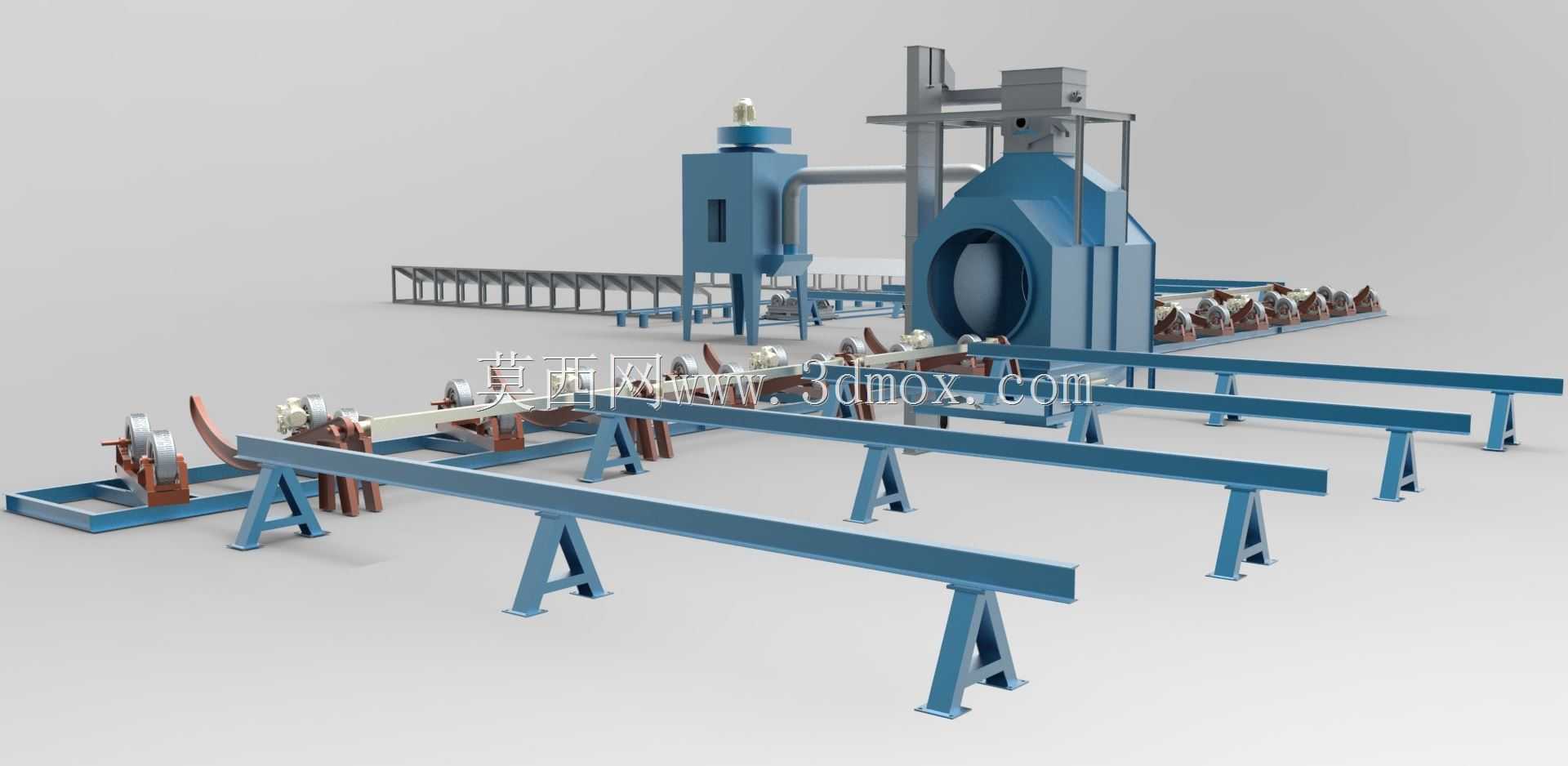

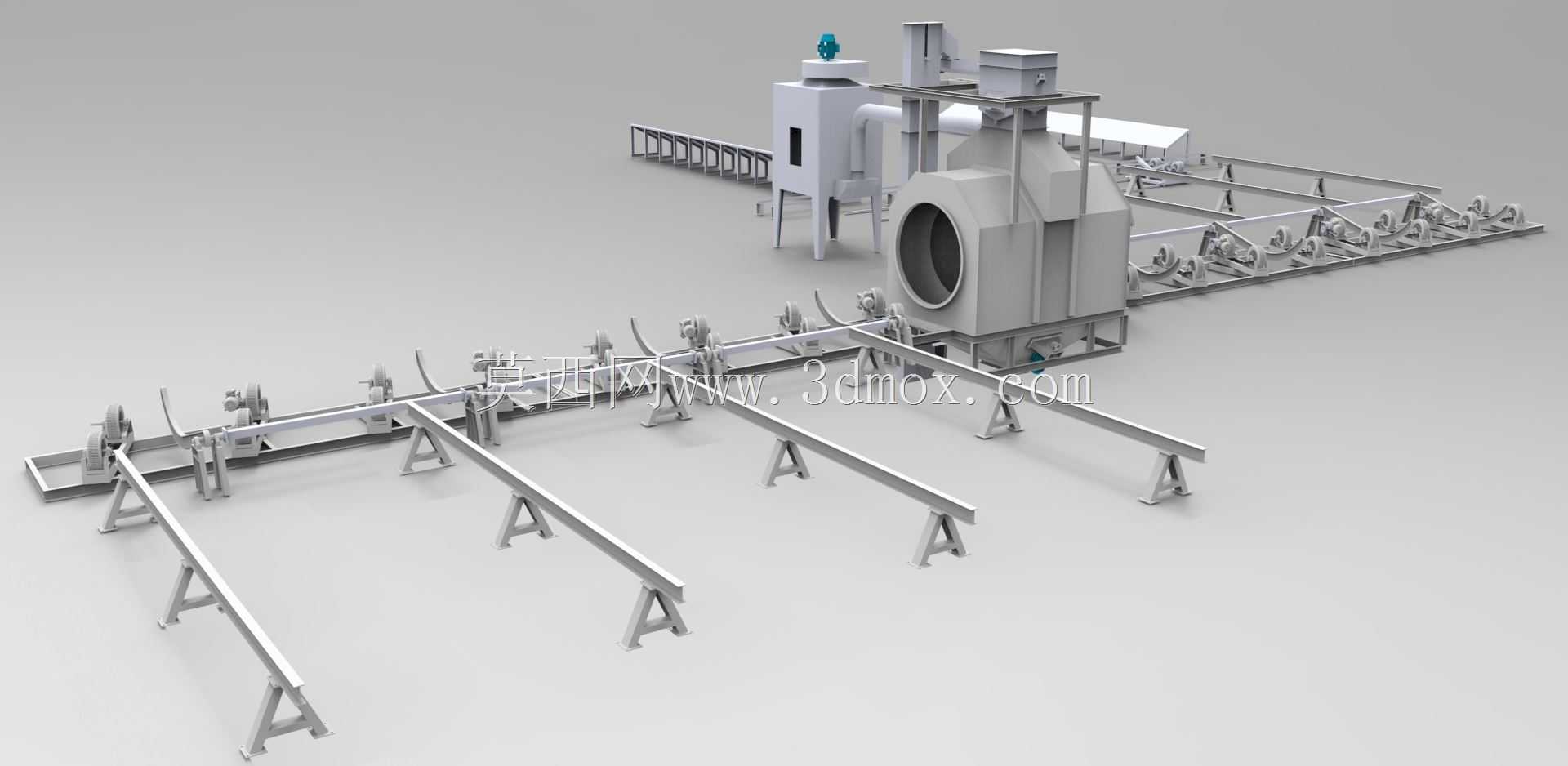

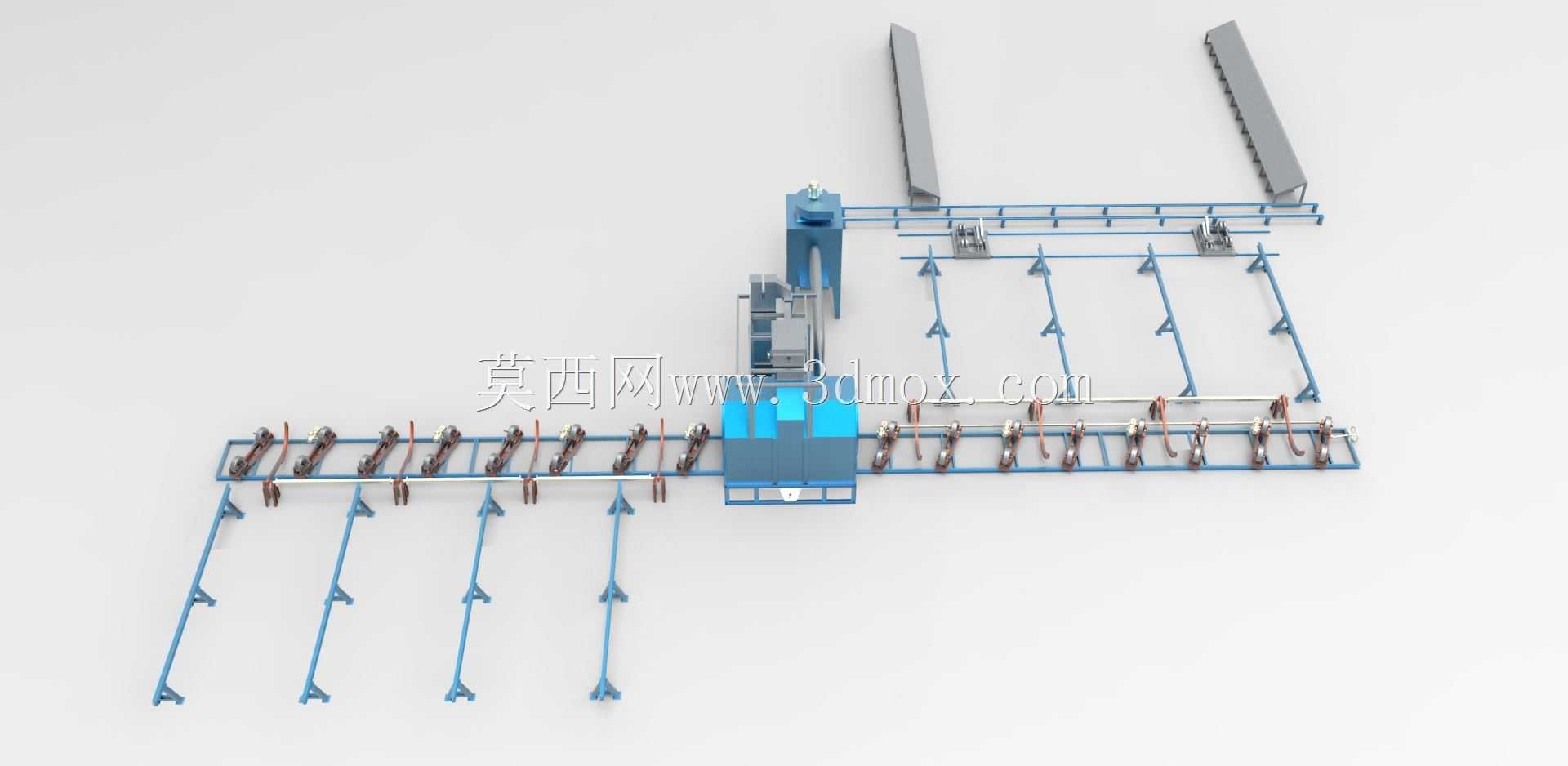

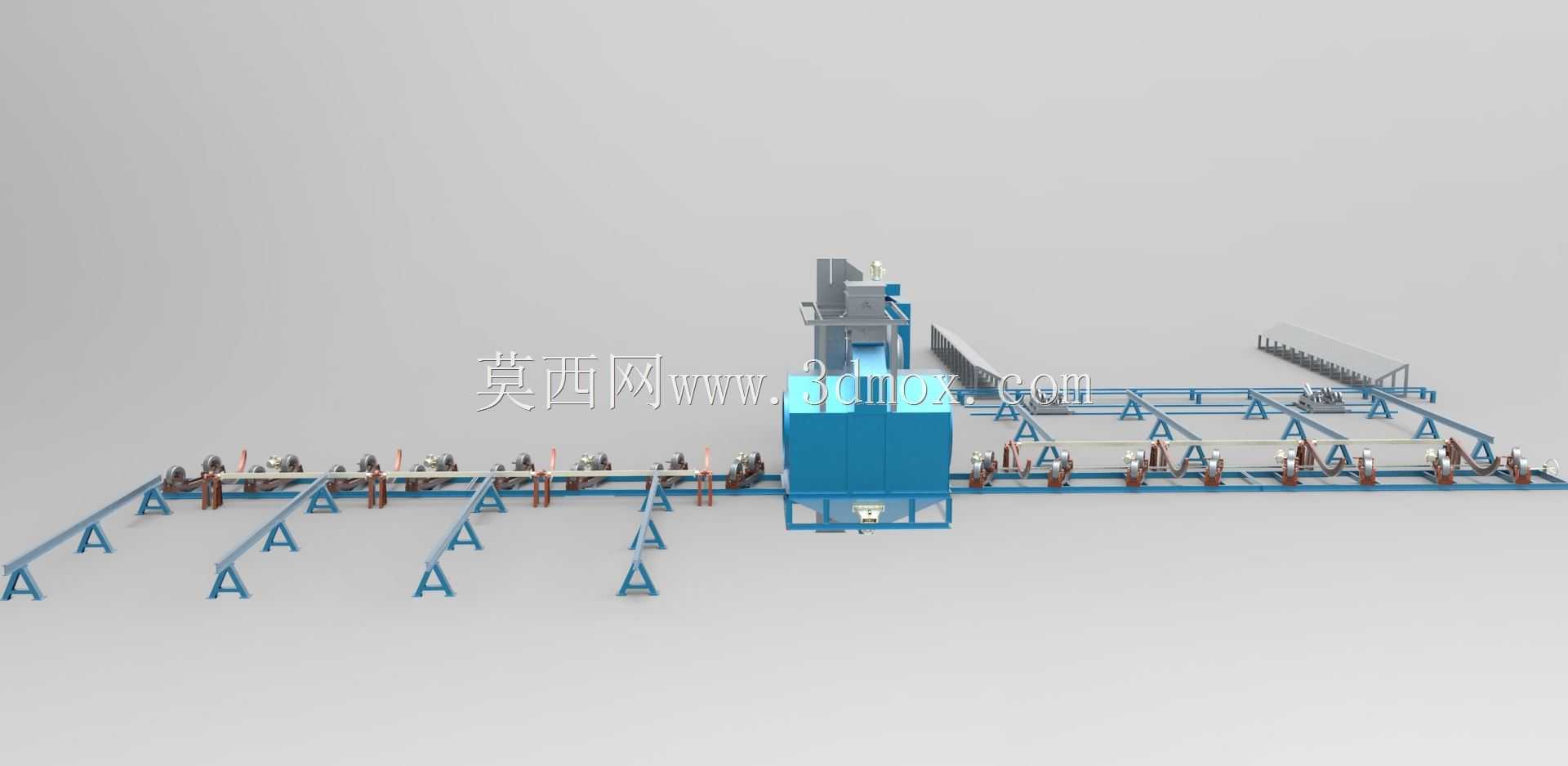

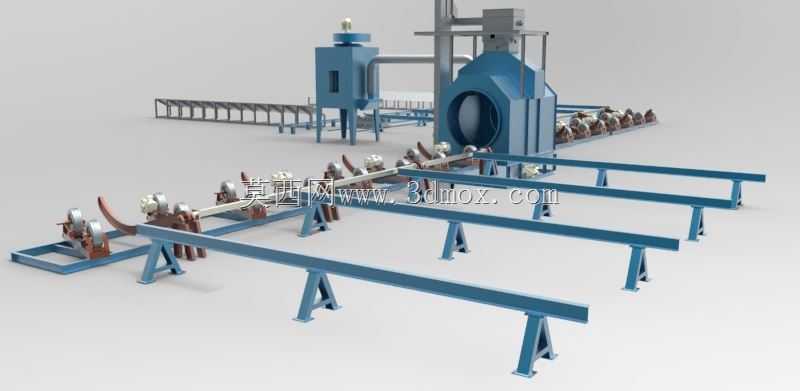

在油气输送、市政管网、钢结构工程的管道预制生产环节，长尺寸金属管道的外壁除锈、氧化皮清理、涂层前表面粗糙度处理一直是影响施工效率与防腐质量的核心工序，传统开放式人工喷砂不仅作业环境粉尘弥漫、磨料损耗难以管控，还存在管道转动进给不均、局部处理漏打或过抛的问题，这套外部自动喷砂设备正是针对长直管道外壁连续处理需求开发的专用作业装备。整套设备沿管道输送轴线方向排布，核心作业段为封闭的喷砂处理舱体，舱体两端设置适配不同管径的弹性密封结构，避免作业过程中磨料与粉尘外溢，舱体内部布置多组可调角度的喷砂枪组，可根据管道外径、处理工艺要求调整喷射距离与角度，确保管道圆周方向外壁全覆盖无死角处理。沿作业舱向两侧延伸的是长距离输送辊道组件，辊道采用A形支架支撑的重型型钢作为主梁，每组辊轮对应设置V形支撑与侧向导向结构，可适配一定直径范围内的圆管输送，辊轮间距经过载荷与挠度校核，避免长管道在输送过程中出现下垂变形，保证管道进给过程中始终保持与喷砂舱同轴的位置精度，防止管道摆动碰撞舱体内壁或喷砂枪架。设备一侧集成了磨料回收与分选结构，喷射后的磨料会通过舱体底部的螺旋输送装置汇集，经提升机构送入分选装置，筛除破碎磨料与氧化皮、锈渣等杂质后，合格磨料重新送入喷砂系统循环使用，大幅降低磨料消耗成本。配套的除尘系统通过管道与喷砂舱、磨料分选单元连接，采用多级过滤结构处理作业产生的含尘气流，确保排放满足车间作业环境要求，避免粉尘扩散影响车间其他工序作业。设计过程中，首先根据常规处理管道的长度、直径范围确定输送辊道的总跨度与单组支架的承载能力，主梁选用标准H型钢焊接加工，支架底部设置可调地脚，可在安装时调整辊道整体水平度与直线度，保证长管道输送过程无卡滞。喷砂舱的内径尺寸预留了足够的安全间隙，既满足最大管径管道的通过需求，也避免舱体过大造成磨料空射浪费，舱体内壁铺设耐磨防护衬板，减少高速磨料对舱体本体的冲蚀磨损，延长设备使用寿命。枪组调节机构采用滑轨锁紧结构，现场调试时可快速调整每把喷枪的位置与喷射角度，适配不同管径、不同处理等级的工艺要求，无需整体更换枪架。设备两端的密封结构采用多层耐磨橡胶帘组合，既可以允许管道顺利通过，又能有效阻挡舱内粉尘与磨料飞出，密封件采用快装结构，磨损后可快速更换，减少停机维护时间。安装时需要沿车间预制流水线方向排布整套设备，保证进料端与管道上料工位对接，出料端与后续防腐喷涂工位衔接，设备整体需要做基础固定，避免辊道重载输送时出现移位，除尘系统的排风管道需要引至车间外或配套废气处理装置，确保作业环境符合职业健康要求。输送辊道的驱动采用变频调速控制，可根据管道表面锈蚀程度、处理工艺要求调整进给速度，保证管道表面处理质量均匀稳定，避免速度过快导致处理不达标，或速度过慢造成能源与磨料的浪费。磨料循环系统设置料位检测装置，可实时监控储料仓内的磨料存量，及时补充新磨料，避免出现空喷影响处理质量。整套设备的结构布局充分考虑了现场维护的便利性，喷砂舱侧面设置检修门，可定期进入舱内检查喷枪磨损情况、更换衬板，辊道的辊轮采用易拆装的轴承座固定，辊轮磨损后可快速拆卸更换，无需整体拆解辊道主梁。
