离心式自动接合离合器结构设计

项目分类:3D模型 发布时间:2021-10-12 ID:311743
  • 离心式自动接合离合器结构设计
  • 离心式自动接合离合器结构设计
  • 离心式自动接合离合器结构设计
  • 离心式自动接合离合器结构设计

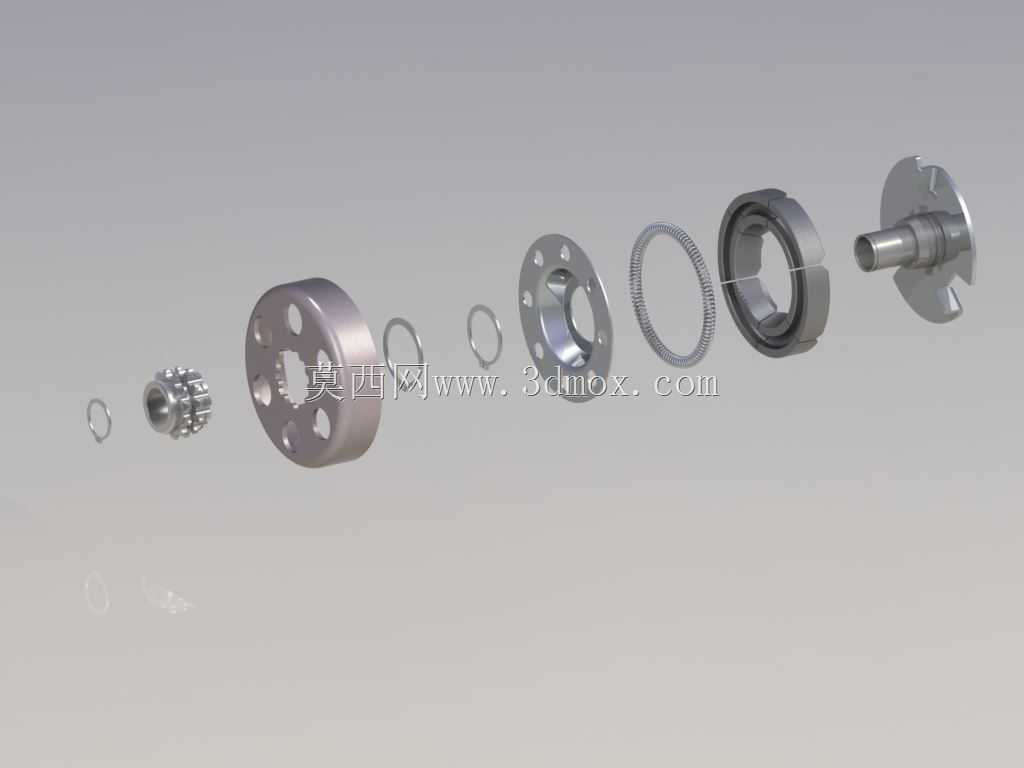

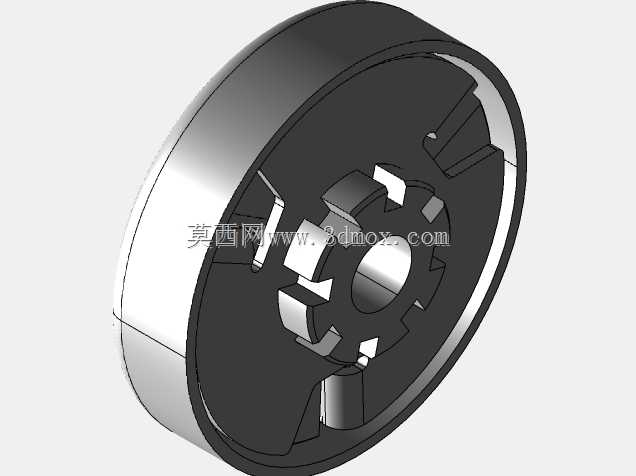

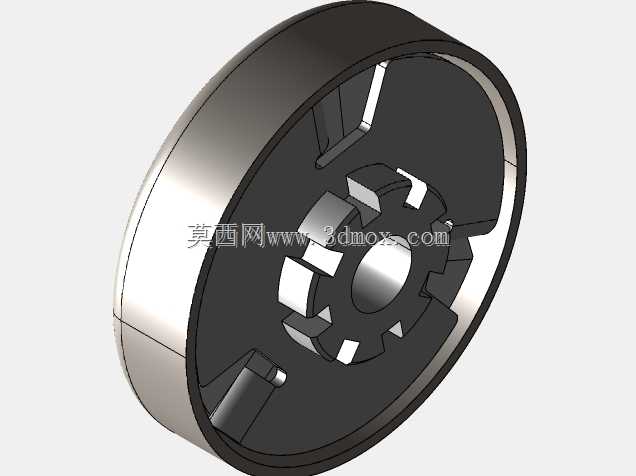

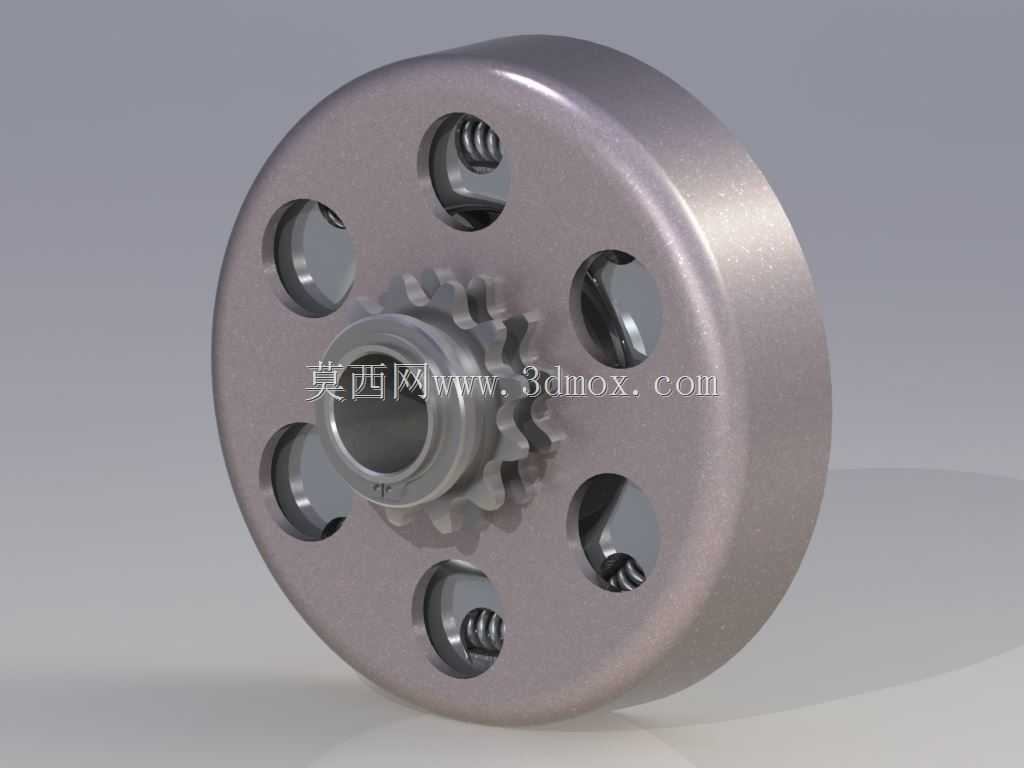

这类离心离合器常应用在小型通用动力设备、园林机械、迷你摩托、小型发电机组这类需要低转速空载启动、达到设定转速后自动接合输出动力的场景中,核心作用是替代手动离合操作机构,降低设备操作门槛,避免启动阶段动力输出端带载造成的启动负载过大、启动电机烧毁或者拉绳启动阻力过大的问题。从结构设计逻辑来看,这款离合器采用鼓式外接合的结构形式,主动端集成带弹簧复位的离心甩块,从动端为一体式外鼓壳,中心设置带链轮的输出轴套,轴套内部预留轴承安装位与轴孔配合公差,可直接适配对应直径的动力输出主轴,通过键连接实现周向固定。设计过程中需要重点匹配甩块的质量、复位弹簧的刚度参数,确保接合转速控制在合理区间:转速低于设定阈值时,弹簧拉力将甩块拉回中心位置,甩块与外鼓内壁保持设定间隙,此时动力输入端空转,输出端无动力传递;当输入端转速升高到设定值,甩块产生的离心力克服弹簧预紧力向外张开,摩擦面与外鼓内壁逐渐贴合,随着转速进一步升高,贴合正压力持续增大,依靠摩擦力将输入端扭矩平稳传递到外鼓,再通过外鼓端的链轮结构将动力传递给下游传动链。外形安装边界上,外鼓为圆柱回转体结构,端面均匀开设六个减重圆孔,既降低整体转动惯量,也能在运转过程中带动空气流动,带走摩擦面产生的热量,避免长时间滑磨造成摩擦材料过热失效;中心轴套的链轮参数匹配常用链条规格,安装时无需额外改装传动链路,可直接替换同安装尺寸的传统离合部件。结构上没有额外的操纵拨叉、拉线等附属部件,整体集成度高,日常使用过程中无需频繁调整离合间隙,仅需定期检查弹簧疲劳程度与摩擦面磨损量即可,维护成本远低于手动操纵式离合器。设计时需要注意甩块铰接点的间隙控制,避免高速运转时甩块出现卡滞无法正常回位,导致低转速下离合无法彻底分离,造成带载启动的问题;同时摩擦面的摩擦系数要匹配额定传递扭矩,避免大负载下出现打滑烧蚀的情况,外鼓的内壁圆柱度公差需要控制在合理范围,保证各个甩块接触均匀,避免偏磨造成的接合抖动、异响问题。
