壳牌马拉松赛事专用透明燃油储液壳体

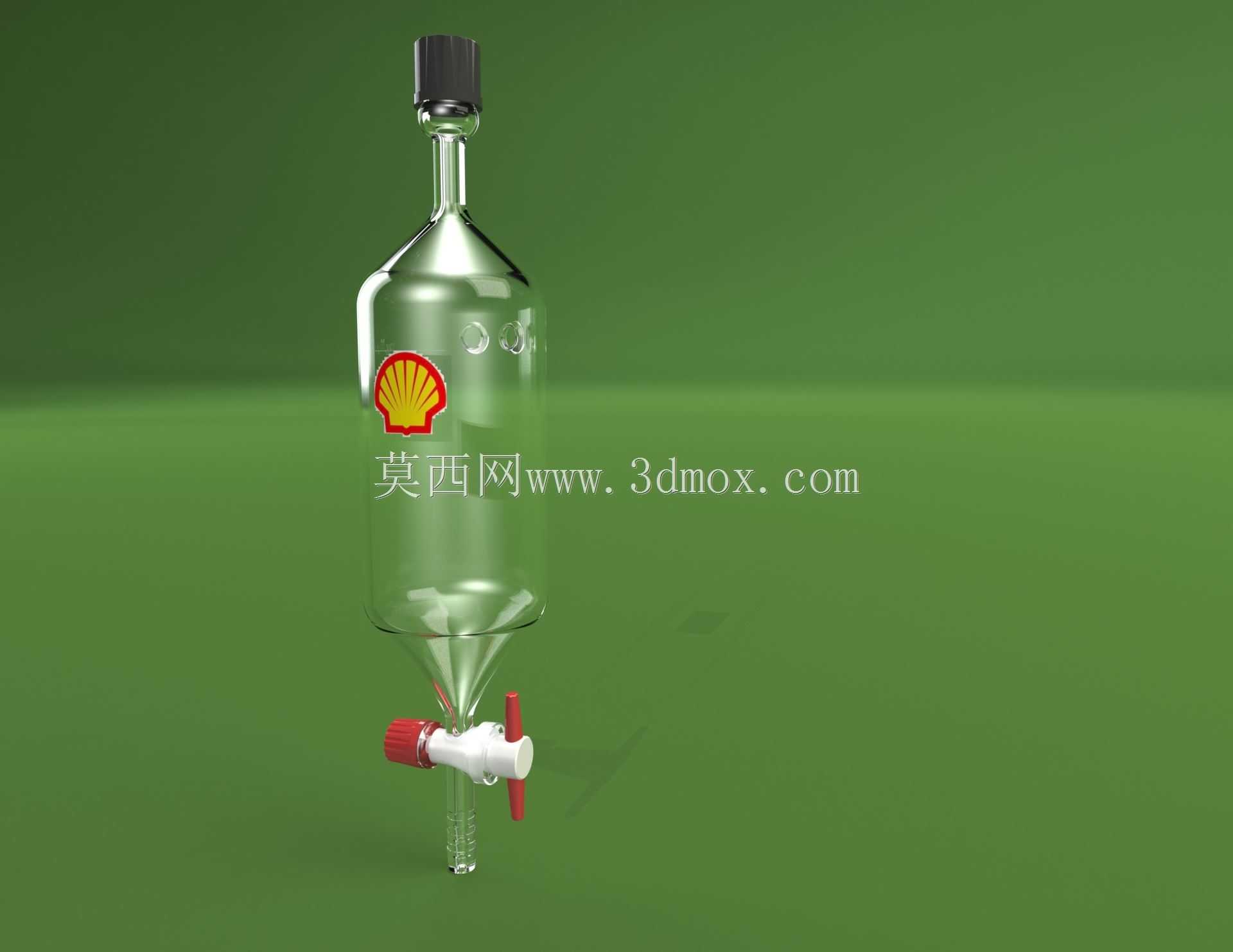

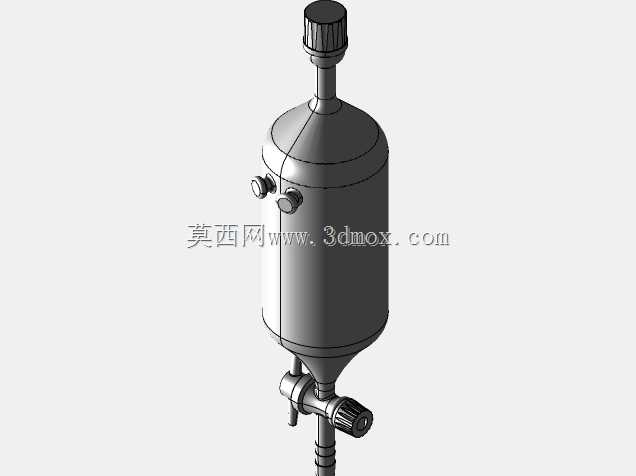

这款燃油储液壳体的设计，最初是面向节能马拉松赛事的轻量化参赛车辆开发，这类赛事对车辆每一克重量、每一滴燃油的利用率都有严苛要求，常规金属燃油箱不仅自重偏大，也无法直观观察内部燃油余量与油液状态，因此在方案初期就确定了透明可视化的主体设计方向。从实际使用场景来看，这类储液壳体除了适配赛事节能车，也可用于小型动力实验台架、教具演示装置的燃油供给单元，能够让操作人员直接观察油液液位、是否存在气泡杂质，省去额外加装液位传感器的成本与结构重量。结构设计上，壳体主体采用上宽下窄的流线型瓶身结构，上部的密封瓶口采用标准磨口密封结构，搭配黑色压紧式密封盖，能够在车辆行驶的振动工况下保证密封性能，避免燃油挥发与泄漏；下部的锥形收底结构，是为了让剩余燃油能够在重力作用下自然汇聚到出油口位置，即使在低油量状态下也能保证供油顺畅，不会出现因车辆倾斜导致的吸空断油问题。出油端集成了手动截止阀结构，红白配色的阀体手柄辨识度极高，在实验调试或者赛事紧急状态下，操作人员可以快速切断燃油供给，阀体采用耐油密封材质，能够兼容常规汽油、乙醇汽油等常见车用燃油，不会出现长期浸泡溶胀密封失效的问题。安装边界方面，壳体整体为回转体结构，最大外径位于瓶身上部三分之一位置，整体高度适配小型节能车的车架中部安装空间，安装时可通过环形抱箍固定在车架管梁上，不需要额外设计复杂的安装支架，进一步降低附属结构的重量。瓶身表面预留的品牌标识区域采用平面化设计，避免曲面印刷的工艺难度，同时壳体的壁厚经过梯度设计，主体承压区域壁厚均匀，瓶口、阀座连接位置做了局部加厚处理，能够承受车辆行驶过程中的振动冲击与燃油温度变化带来的内压波动，不会出现应力开裂问题。在实际台架测试中，这种透明壳体能够帮助调试人员快速观察供油管路是否存在气阻，在赛事过程中车手也可以直接通过目视判断剩余油量，省去了油量显示装置的重量与电路故障风险，完全匹配节能赛事对极致轻量化与可靠性的双重要求。
