直联驱动离心风机结构三维设计

　　在工业厂房通风、生产车间除尘、暖通系统送风、工艺设备排风这类场景里，离心风机是应用占比极高的流体输送设备，不同于轴流风机的大风压低扬程特性，离心结构可以依托叶轮旋转产生的离心力提升气体压力，适配需要一定送风阻力的管路输送场景，比如车间焊烟收集管路、涂装线废气排放管路、粮食加工风送系统这类带沿程阻力的工况，都需要这类设备提供稳定的风压输出。

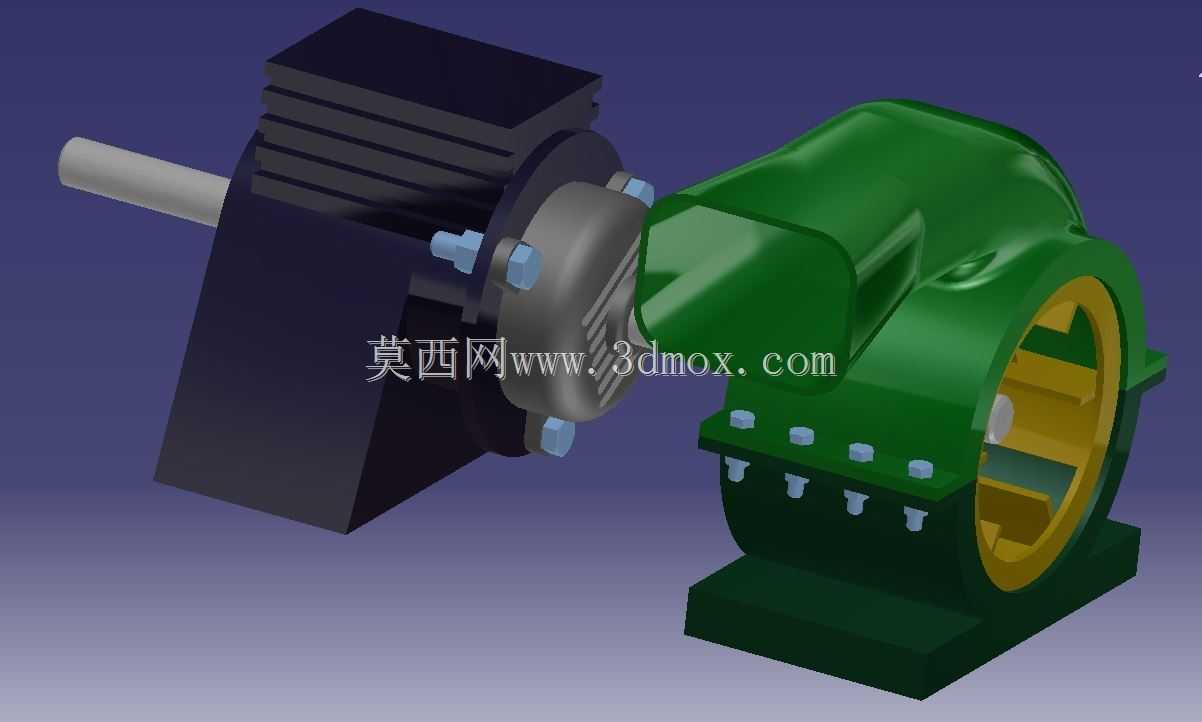

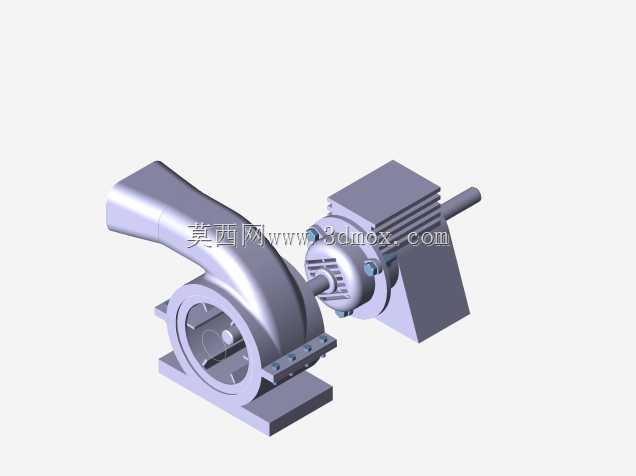

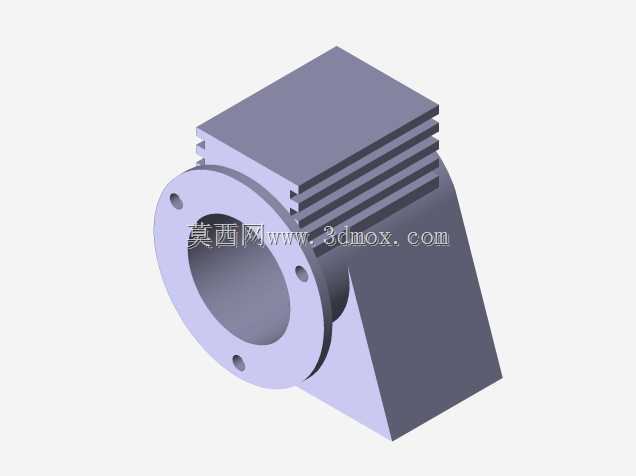

　　这套直联结构的离心风机，没有采用皮带传动的中间减速结构，动力输出轴直接和风机叶轮的安装轴端对接，省去了皮带轮、张紧结构、传动护罩这些额外部件，整体安装长度更短，传动过程的能量损耗更低，日常运维不需要定期检查皮带磨损、调整张紧度，适合安装空间紧凑、连续运行周期长的工况。从结构拆分来看，整套模型包含动力驱动段、传动连接段、蜗壳壳体、叶轮总成、安装底座几个核心部分，驱动端采用标准卧式安装的动力单元，输出轴通过连接法兰和叶轮端做同轴固定，连接段的密封结构可以避免壳体内部的高压气体从轴缝泄漏，同时阻隔输送介质里的粉尘进入动力端的轴承部位，延长核心部件的使用寿命。

　　蜗壳部分采用对数螺旋线的型线设计，这种型线可以把叶轮甩出的高速气流的动压逐步转化为静压，降低气流在壳体内的湍流损耗，提升整机的运行效率，壳体的剖分面采用螺栓阵列做紧固密封，后期检修叶轮或者清理壳体内部积尘的时候，不需要拆卸整套进出风管路，只需要拆开剖分面的紧固件就能打开壳体完成维护。壳体侧面的进风口采用收敛式的圆弧结构，引导气流均匀进入叶轮的进风侧，避免进风紊流带来的额外噪音和效率损失，出风口采用标准的法兰接口结构，可以直接和现场的通风管路做对接，不需要额外做转接件。

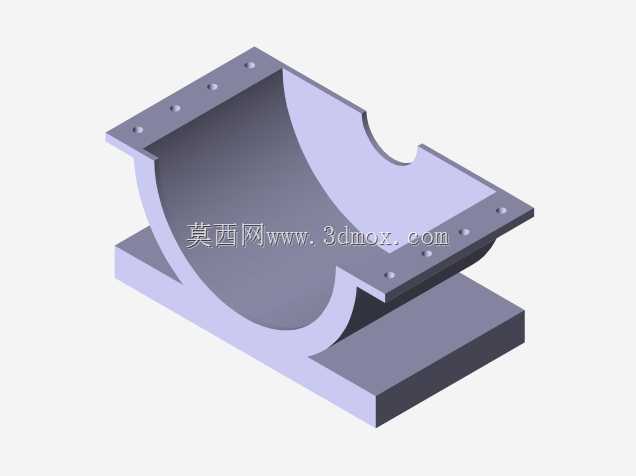

　　叶轮部分采用前向多翼式的结构设计，叶片和前后轮盘之间采用铆接或者焊接的固定方式，做动平衡校准之后可以在额定转速下平稳运行，避免高速旋转时的振动传递到安装底座，带动整个管路系统产生共振。安装底座采用一体式的铸铁结构设计，动力端和蜗壳部分都固定在同一个加工基准面上，保证两者的同轴度公差控制在允许范围内，避免长期运行出现轴端偏磨、轴承过热的问题，底座上预留的地脚安装孔可以适配不同规格的膨胀螺栓，现场安装的时候可以根据混凝土基础的实际情况调整固定位置，底座和基础之间加装减震垫的话，还能进一步降低运行振动向建筑结构的传递。

　　从安装边界来看，这套直联风机的轴向总长度比同功率的皮带传动机型缩短近三分之一，对于安装空间局促的屋顶风机位、设备夹层、生产线旁的排风位来说适配性更好，进出风口的中心高尺寸和同规格的常规离心风机保持一致，现场替换老旧设备的时候不需要重新改造管路走向，也不需要调整基础的安装孔位，能大幅缩短现场改造的施工周期。在实际选型匹配的时候，需要根据管路系统的总阻力计算需要的风压和风量，匹配对应功率的驱动单元，同时要确认输送介质的温度、含尘浓度参数，如果是输送高温烟气或者高浓度粉尘的工况，还需要在这个基础结构上增加耐高温轴承、耐磨衬层、叶轮防磨处理这些针对性的结构改进，这套基础模型的参数化结构可以快速调整壳体壁厚、叶片厚度、密封结构形式，适配不同的工况需求。

　　设计过程中优先考虑了结构的工艺性，蜗壳的板材可以采用数控等离子切割之后卷制成型，不需要复杂的成型模具，适合小批量的定制化生产，叶轮的叶片冲压成型之后可以采用工装定位焊接，保证每个叶片的安装角度一致，降低动平衡校准的工作量。连接法兰的螺栓孔采用统一的间距标准，和行业内的通用管路法兰可以直接互换，后期维护更换配件的时候不需要单独定制加工件。轴端的密封结构采用可拆卸的设计，密封件磨损之后只需要拆开密封端盖就能更换，不需要拆卸叶轮或者动力单元，大幅降低后期的维护成本和停机时间。
