气体净化设备循环用旋转叶轮结构

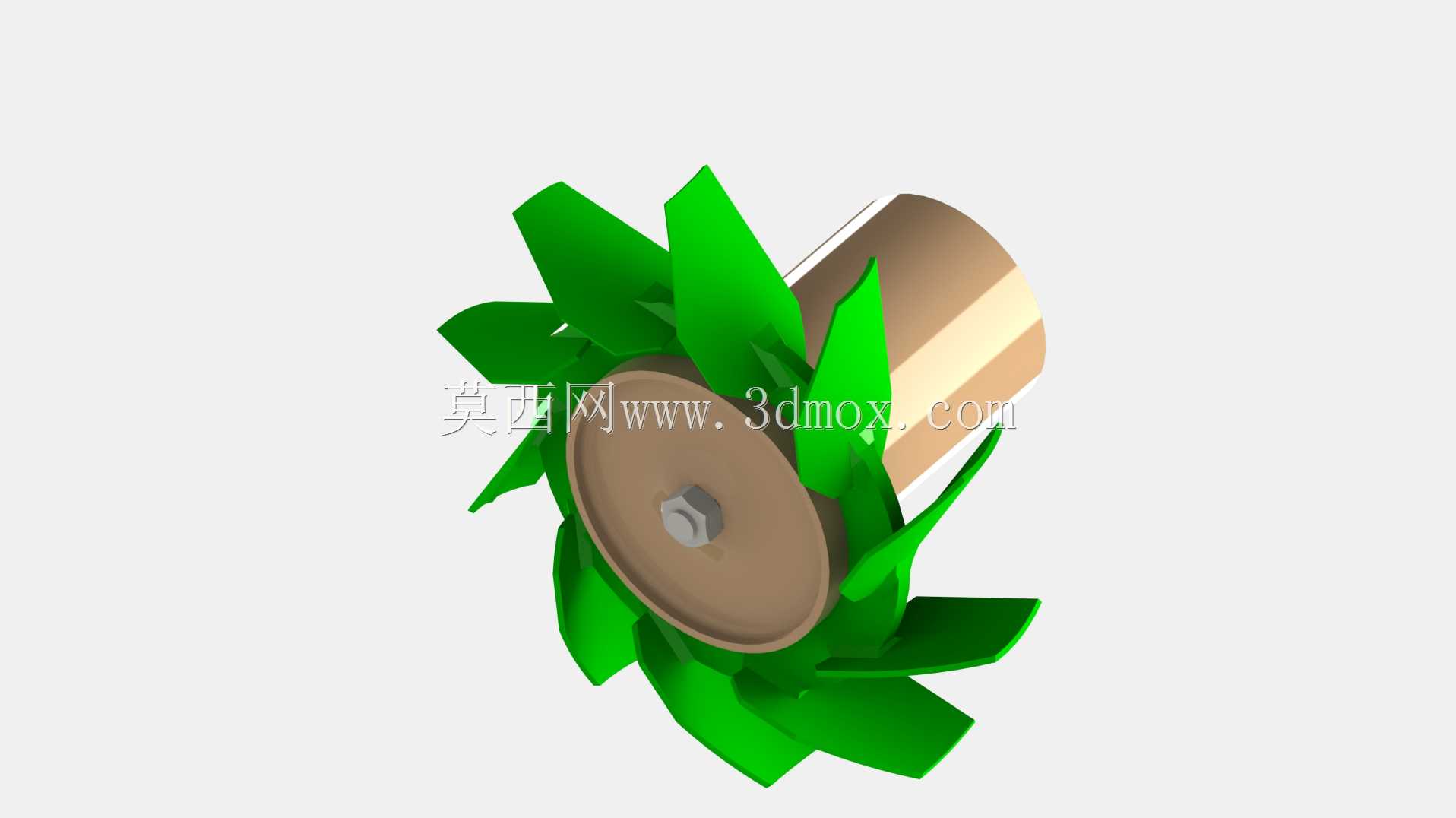

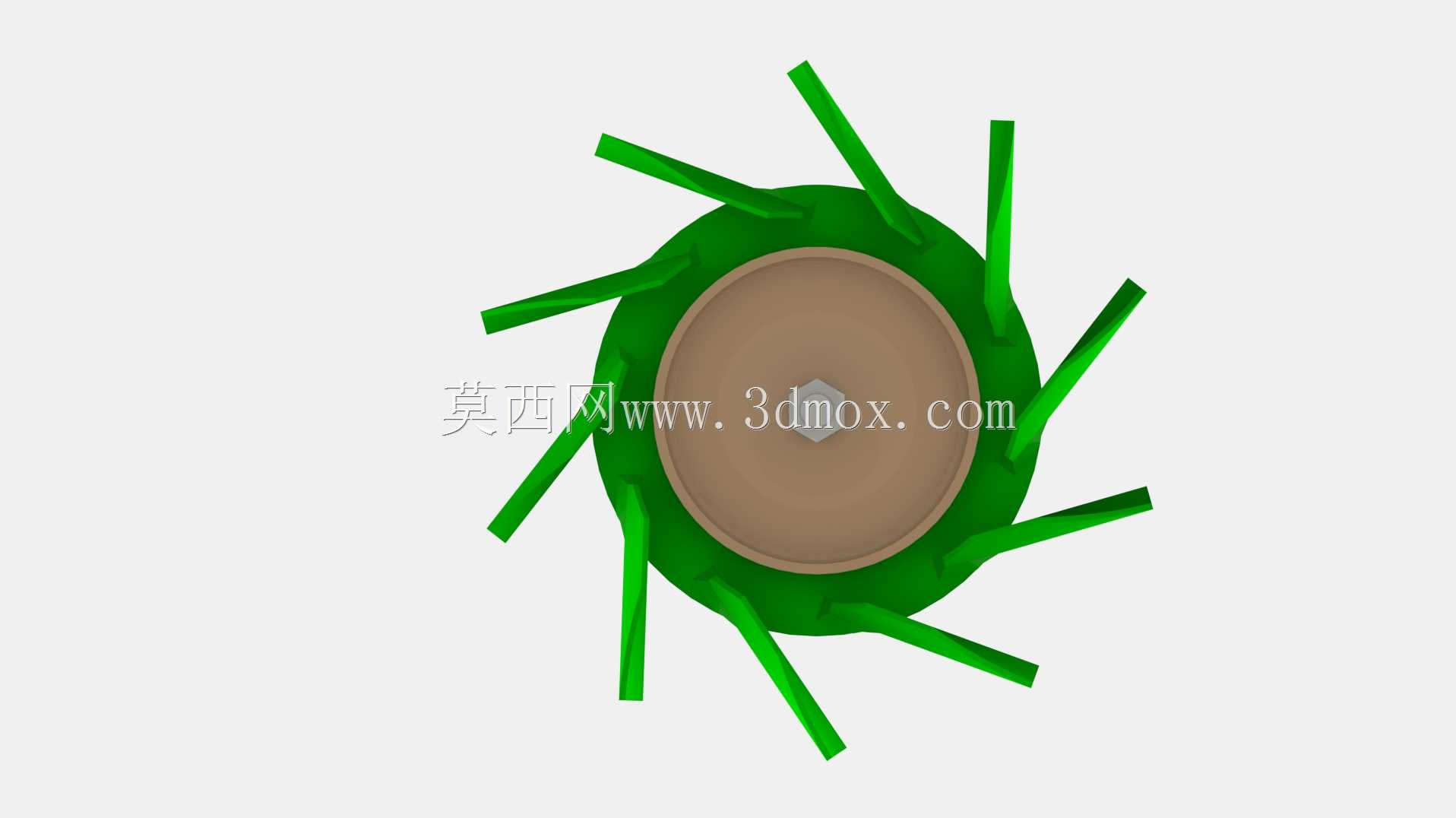

在工业废气治理、车间空气循环净化、化工尾气处理等场景中，气体净化设备的循环动力核心直接决定整套系统的处理效率与运行稳定性，本次呈现的旋转叶轮结构，正是适配这类净化设备循环风道的核心动力部件。从实际工程应用角度看，这类叶轮需要兼顾气流推送效率、运行动平衡稳定性以及长期带尘运行的耐磨损性能，设计阶段首先要匹配净化设备的风道通径，叶轮整体外径需要与风道内壁保留3-5mm的安全间隙，既避免运转过程中出现剐蹭，又能减少间隙漏风导致的风压损失。叶轮的叶片采用大倾角后弯式构型，这种构型相比直叶片能在相同转速下获得更高的风压输出，同时降低气流沿叶片表面流动时的紊流损耗，运转过程中的气动噪音也能得到有效控制，适配车间内布置的净化设备对低噪运行的要求。轮毂部分采用锥面定位配合锁紧螺母的安装结构，能够直接适配行业内通用的电机输出轴端尺寸，安装时无需额外定制转接法兰，降低现场装配的适配成本，轮毂端面做了沉台设计，锁紧螺母完全沉入沉台内部，不会突出轮毂平面干扰进气侧的气流走向。叶片与轮毂的连接位置做了圆弧过渡加厚处理，避免长期高速运转过程中应力集中导致的叶片根部断裂问题，即使在进气含少量粉尘颗粒的工况下，加厚的过渡结构也能抵御颗粒冲刷带来的磨损，延长部件的更换周期。从安装边界来看，叶轮轴向总长度控制在适配常规净化设备风机仓的尺寸范围内，进气侧叶片边缘到电机安装端面的距离预留了足够的安全空间，不会与仓体内的防护网、导流板等周边部件产生干涉，设备运维时拆卸叶轮也无需挪动电机本体，只需松开端部锁紧螺母即可沿轴向抽出叶轮，大幅降低后期清理积尘、更换易损件的操作难度。在流体性能设计上，叶片的曲面弧度经过反复迭代调整，能够让气流沿叶片表面平滑流向叶轮外缘，在叶轮旋转形成的离心力作用下，将经过初效过滤的气体均匀推送至净化滤芯的整个端面，避免滤芯局部过流导致的净化效率下降、滤芯局部过早堵塞问题，有效提升整套净化设备的循环风量利用率，让设备在额定功率下实现更大范围的气体循环覆盖。
