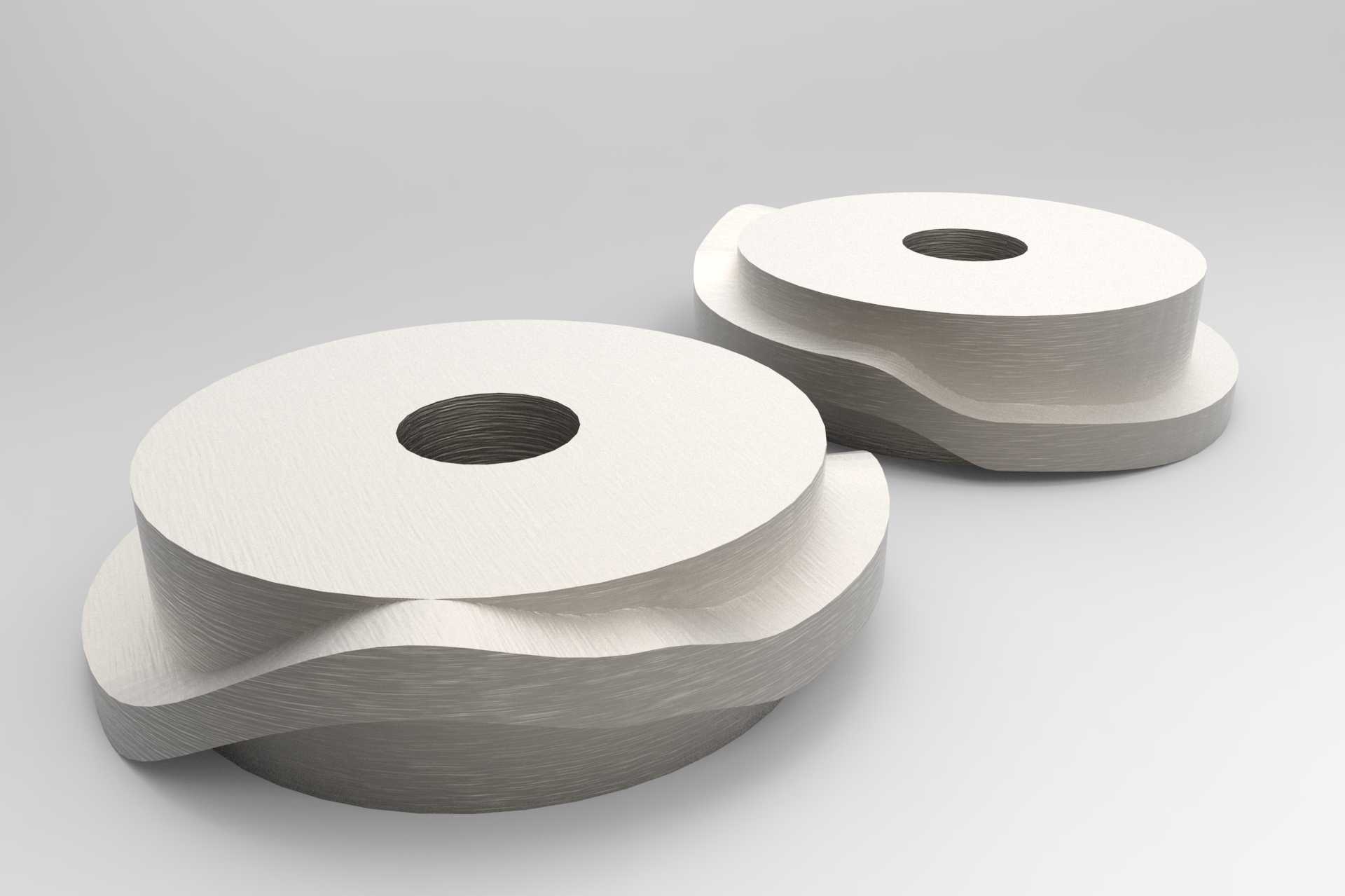

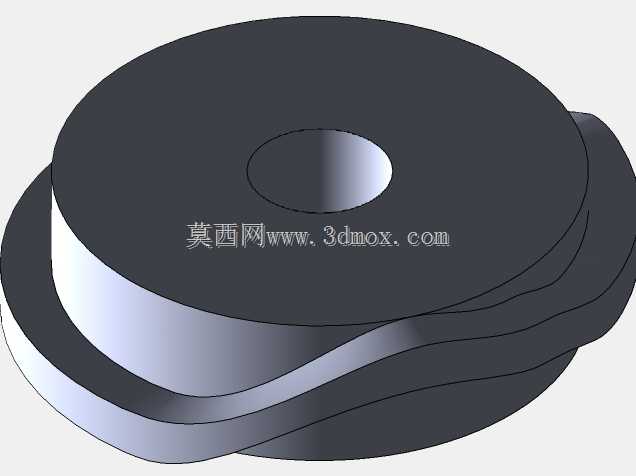

5升油瓶压盖机配套盘形凸轮结构

这款盘形凸轮主要应用于食用油灌装生产线末端的压盖工位，适配5升规格大容量油瓶的盖帽压合工序，是压盖机执行端实现预设动作轨迹的核心传动部件。在实际生产场景中，灌装完成的油瓶随输送线进入压盖工位后，该凸轮会通过自身轮廓曲线驱动压盖执行机构完成下降、保压、抬升的完整动作循环，保证压盖过程中压力平稳施加，避免出现瓶盖压偏、密封不严或者瓶身受压变形的问题，适配食用油灌装线每分钟20-30瓶的常规生产节拍。从功能特性来看，该凸轮属于盘形共轭类凸轮，轮廓曲面经过平滑过渡处理，工作过程中从动件不会出现刚性冲击，能有效降低设备运行时的振动与噪音，长期运行下轮廓磨损量小，可保证压盖位置精度长期稳定在±0.5mm以内，满足食品包装行业连续化生产的可靠性要求。设计过程中，首先结合5升油瓶的瓶身高度、瓶盖压合行程确定了凸轮的基圆直径，中心安装孔的尺寸匹配常规压盖机的凸轮轴安装公差，可直接替换同规格的常规压盖凸轮，无需对设备安装位做额外改造。凸轮的工作升程段对应压盖头下压的动作，设计时将下压速度设置为慢进快退的曲线，靠近瓶盖时降低下压速度避免冲击瓶盖，保压段预留了足够的轮廓转角保证密封压合时间，回程段采用快速抬升的曲线缩短空行程时间，提升整体工位的运行效率。安装边界方面，凸轮整体为盘式结构，轴向厚度适配常规压盖机的凸轮安装座宽度，外轮廓最大回转半径不会与周边的输送护栏、瓶身定位机构产生运动干涉，安装时只需将键槽与凸轮轴的定位键对齐，锁紧轴向固定螺母即可完成装配，日常维护时只需定期在轮廓面涂抹润滑脂降低磨损，无需复杂的调校工作。在实际选型适配时，可根据生产线的节拍需求调整凸轮的驱动转速，轮廓曲线的压力角控制在许用范围内，不会出现从动件自锁的问题，可适配弹簧复位或者槽轮驱动的不同压盖执行机构，除5升油瓶外，调整安装高度后也可适配同规格大容量塑料瓶的压盖工序，通用性较强。
