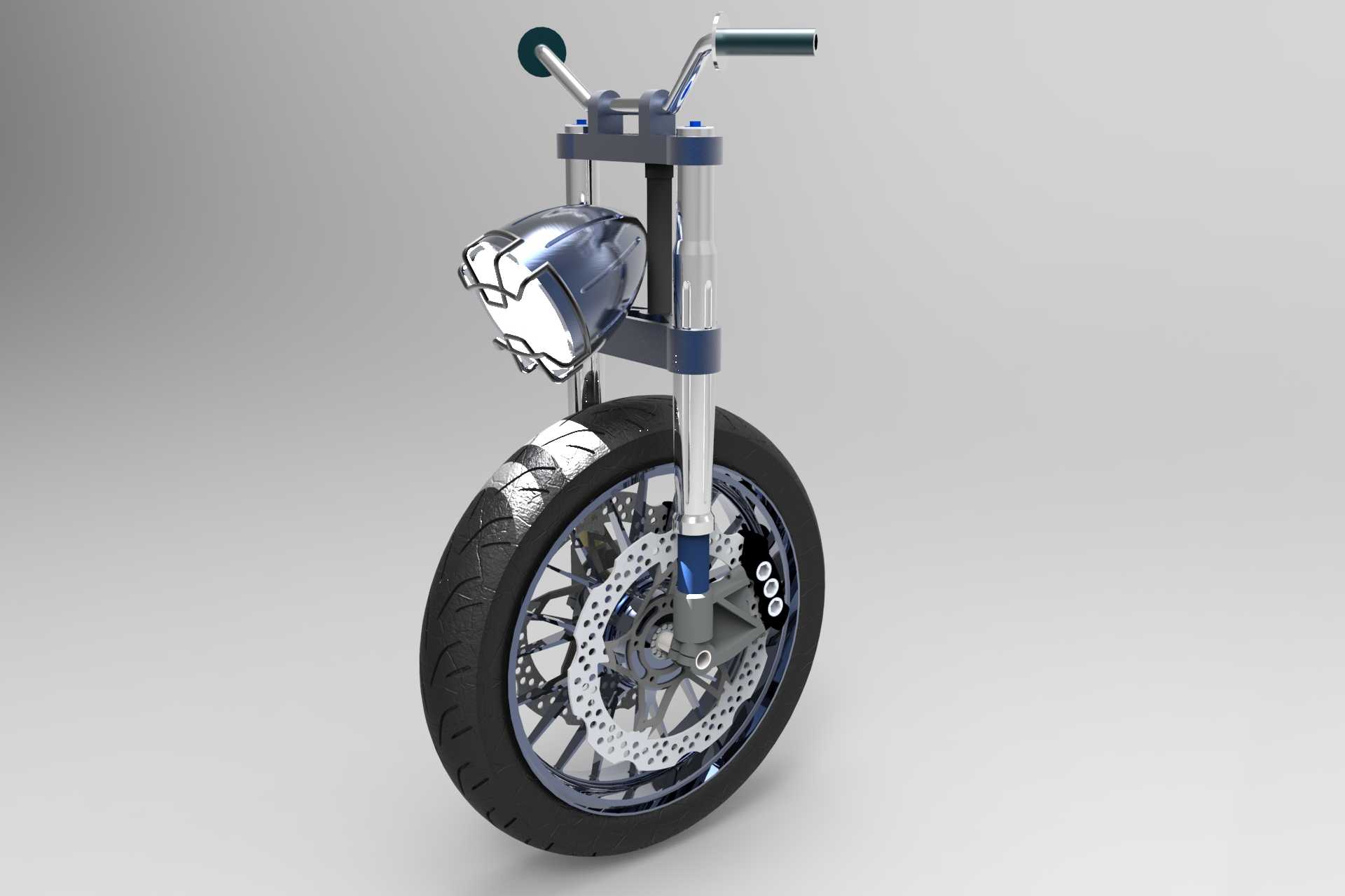

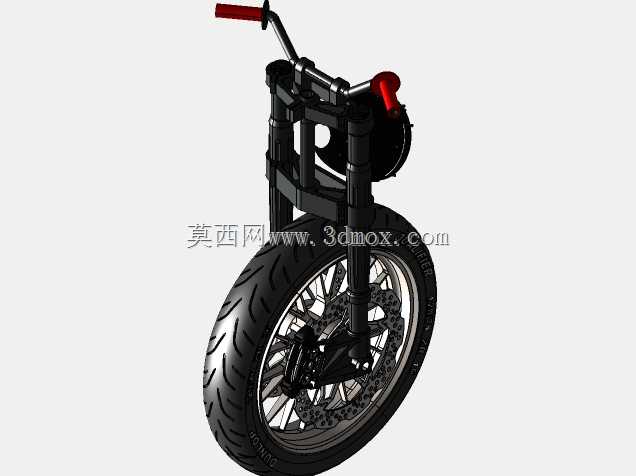

摩托车前轮转向总成结构设计

这套摩托车前端结构覆盖了两轮机动车前部行驶与转向的核心功能模块，日常通勤、休闲骑行类两轮摩托的前部承载、转向操控、行驶制动、前部照明功能都依托这套结构实现，是摩托车行驶系统与操纵系统衔接的核心组成部分。设计过程中优先匹配骑乘状态下的受力传递逻辑，前轮承受的路面冲击会先通过轮毂传导至轮轴，再经由双侧前叉减震结构向上传递至方向柱，最终通过车把把路感反馈给骑乘者，整套力传导路径没有冗余结构，能在复杂铺装路面、轻度非铺装路面行驶时有效过滤细碎颠簸，避免刚性冲击直接传递到骑乘者手臂。前叉采用双侧套筒式减震布局，上下联板把两根减震筒刚性连接，方向柱与上联板固定后嵌入车架头部的转向轴承位，安装时需要保证左右减震筒的伸出量完全一致，避免出现转向偏卡、前轮偏磨的问题，转向限位结构集成在方向柱下部，左右最大转向角控制在安全骑行范围内，避免转向过度引发的侧倾风险。前轮采用辐条式铝合金轮毂结构，轮毂两侧预留了制动盘安装位，单浮动制动盘通过内六角螺栓固定在轮毂左侧安装台，制动卡钳固定在前叉下部的卡钳支架上，捏合制动手柄时卡钳活塞推动刹车片夹紧制动盘，就能实现前轮的减速制动，轮毂轴承位的公差配合需要严格控制，既要保证轮轴转动顺畅无卡滞，也要避免间隙过大导致行驶时前轮晃动。车把采用变径钢管结构，两端预留了手把胶、刹车手柄、离合手柄、控制开关的安装位，安装时需要保证左右车把的水平高度一致，操控拉线、线束沿着前叉后侧排布，通过固定卡扣与减震筒绑定，避免转向过程中线束拉扯出现断裂、卡滞问题。前大灯通过专用支架固定在上下联板之间的位置，照射角度可以通过支架上的调节螺栓微调，保证夜间骑行时近光不炫目、远光照射距离满足安全骑行要求，大灯外壳采用耐冲击的工程塑料材质，能抵御行驶中飞溅的碎石冲击，避免灯罩破损影响照明效果。整套结构的安装边界需要和车架头部的安装尺寸完全匹配，前叉的长度、减震行程参数要和整车的轴距、座高参数适配，避免装配后出现前轮与挡泥板、车架下部结构运动干涉的问题，轮毂的轮辋尺寸匹配对应规格的真空轮胎，轮胎安装后需要做动平衡校正，避免高速行驶时前轮出现异常抖动。
