汽车排气系统生产用数控弯管设备结构

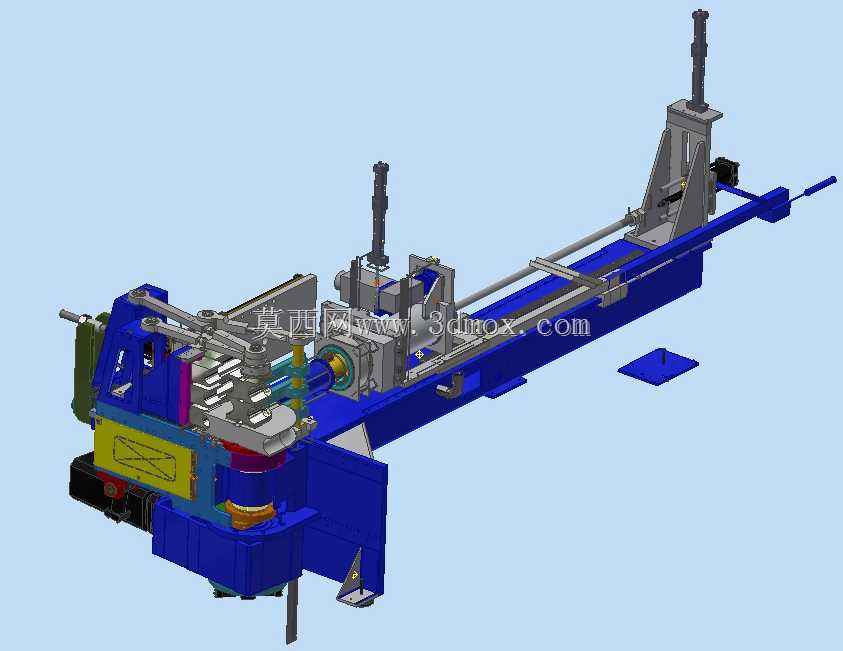

这套弯管设备的三维结构，核心面向汽车排气系统的金属管材成型工序，在排气歧管、消音器连接管、尾排管路的批量生产场景中，承担高精度管材弯曲成型的核心加工职能。从结构布局来看，设备采用卧式长床身设计，床身作为整套机构的安装基准，沿管材送进方向延伸，预留了足够的长管送进行程，可覆盖常规乘用车型排气系统全长度管路的加工需求，安装时需在床身底部预留调平地脚的操作空间，周边需避让开管材上下料的周转区域，避免与车间其他输送线、料架产生干涉。设备的弯曲机头布置在床身前端，集成了夹紧模、弯曲模、助推机构，可根据不同管径、壁厚的不锈钢、镀铝钢管材更换对应的模具组件，弯曲过程中通过多轴联动控制送料长度、弯曲角度、空间旋转角度，一次装夹即可完成多段空间弯角的连续成型，避免多次装夹带来的形位公差累积，保证排气系统管路的安装匹配精度。床身中段布置的多组管材支撑与导向机构，会在长管送进过程中随动托持管材，避免大长度薄壁管材在送进、旋转过程中产生挠曲变形，影响最终成型精度；尾端的顶紧与定位机构，可在管材送进到位后提供轴向定位基准，保证每批次管材的加工尺寸一致性。设计过程中，各运动轴的驱动元件、传动丝杠与导轨均做了防护结构设计，避免弯管过程中产生的金属切屑、润滑冷却液溅入传动副造成磨损，液压与气动管路沿床身内侧的走线槽规整布置，既方便后期维护检修，也避免管路外露被管材磕碰损坏。操作侧的安全防护边界做了明确的结构预留，可配套安装安全光栅与防护门，在设备自动运行过程中隔离加工区域，防止人员误入造成安全事故。整套结构的运动逻辑匹配管材冷弯成型的工艺特性，在保证弯曲精度的前提下，尽可能缩短了单根管材的加工节拍，适配汽车零部件生产环节的批量加工需求，各功能模块的拆分设计也方便后续根据加工需求拓展功能，比如增加端头倒角、端口扩缩径的附加工位，进一步提升工序集成度。
