无咬边3D打印支架成型模具结构

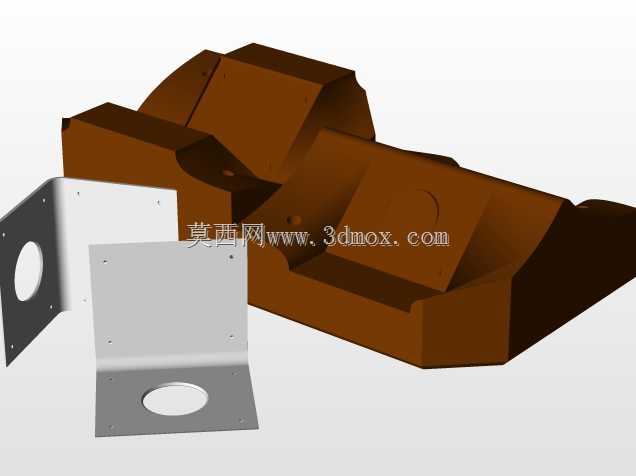

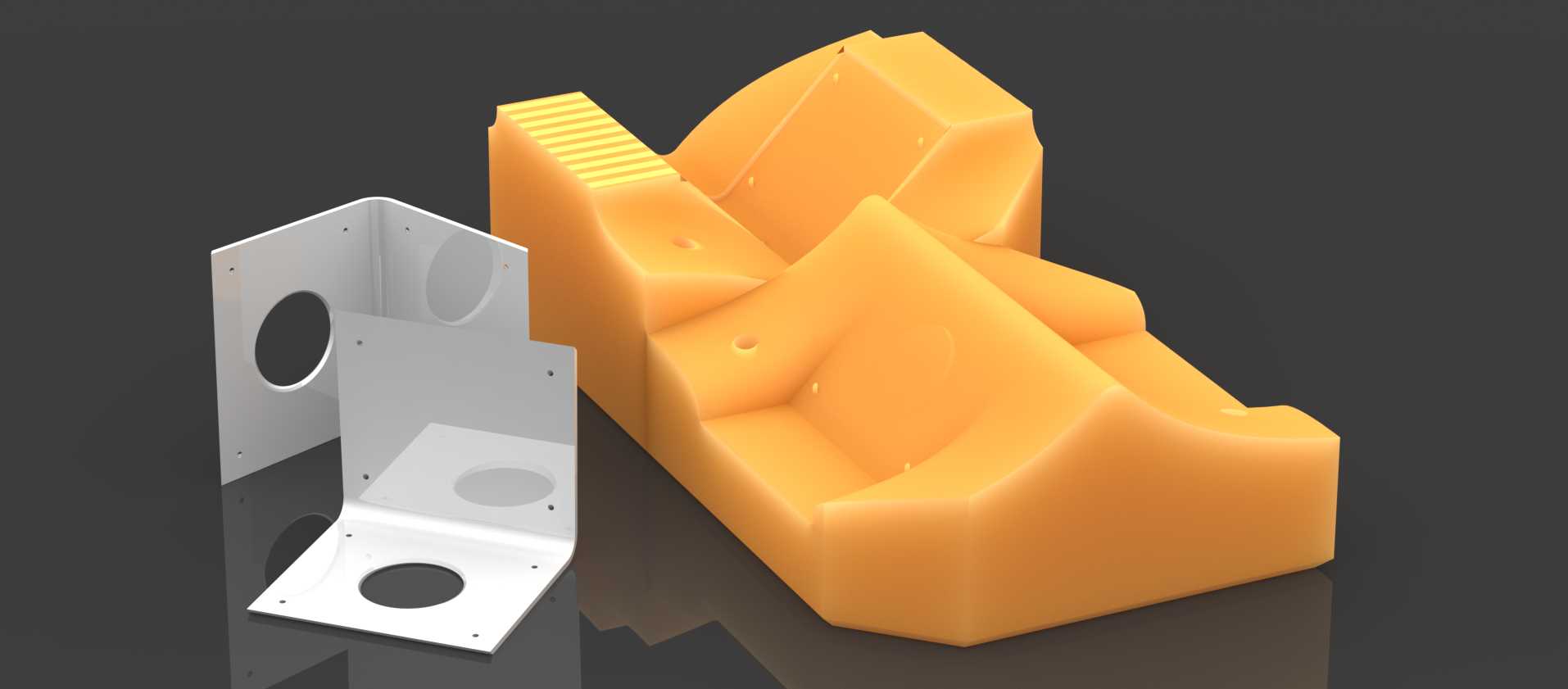

这套模具用于生产配套的支架原型零件，核心设计逻辑围绕简化成型流程、压缩生产周期展开，整套模具采用3D打印工艺制作，适配小批量原型件的快速试制需求，无需额外开制传统钢模，能大幅缩短从设计到拿到实物样件的周期。从结构设计来看，整套成型结构完全规避了侧抽芯结构，也就是常说的咬边结构，这一设计点直接省去了传统模具中侧抽滑块、斜导柱等复杂组件，不仅降低了模具本身的制作成本，更重要的是在成型取件环节，不需要额外操作侧抽机构退出倒扣区域，开模后即可直接将成型的支架零件从模腔中取出，单批次成型的取件时间能压缩六成以上，同时也避免了侧抽机构反复运动带来的磨损、卡滞等维护问题，非常适合原型件小批量快速打样的场景。配套的支架零件为L型折弯结构，两个垂直安装面上分别开设了不同直径的圆形过孔与沉孔，用于后续装配时的螺栓穿设与定位，模具的模腔完全贴合支架的外形轮廓，分型面设置在支架的最大轮廓边界处，开模时不会对零件的成型面造成剐蹭，能保证支架外观面的成型质量，不需要后续额外的打磨修型工序。安装边界方面，模具的整体外形为规整的块体结构，模腔深度与支架的成型高度完全匹配，模腔边缘预留了均匀的壁厚，既保证3D打印过程中模具本身的结构强度，不会在取件时发生开裂变形，也不会因为壁厚过大造成打印材料的浪费。模具的分型面做了微小的倒角处理，合模时能自动导向定位，不需要额外加装定位销就能保证上下模的对位精度，避免合模错位导致的零件飞边问题。在实际应用场景中，这类模具多用于产品研发阶段的支架样件试制，不需要投入高额的传统模具开模成本，当支架设计发生小幅度调整时，只需要修改三维模型重新打印模具即可，迭代速度远快于传统金属模具加工流程。成型后的支架零件可直接用于装配验证，检查安装孔位的对位精度、支架与周边配合零件的干涉情况，提前发现设计阶段的尺寸偏差问题，避免后续量产阶段出现批量尺寸不合格的问题。整套模具的成型面没有设置复杂的流道与浇口结构，适配3D打印工艺的成型特点，打印完成后只需要简单去除支撑即可投入使用，不需要进行传统模具的铣削、抛光等后处理工序，拿到模具后即可直接进行支架原型的成型作业，对于研发阶段的快速验证需求适配性极强。
