3D打印弹弓成型模具结构设计

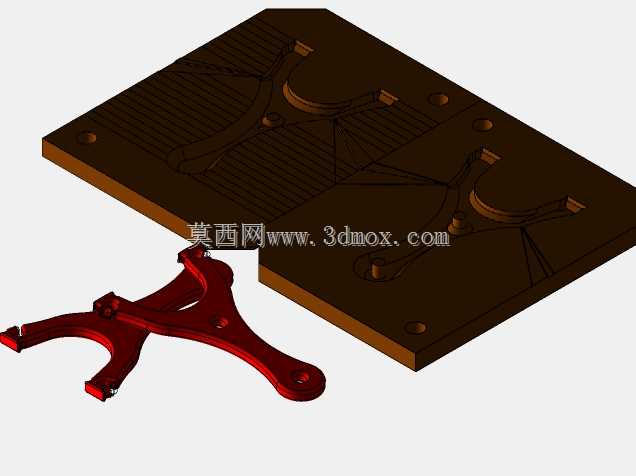

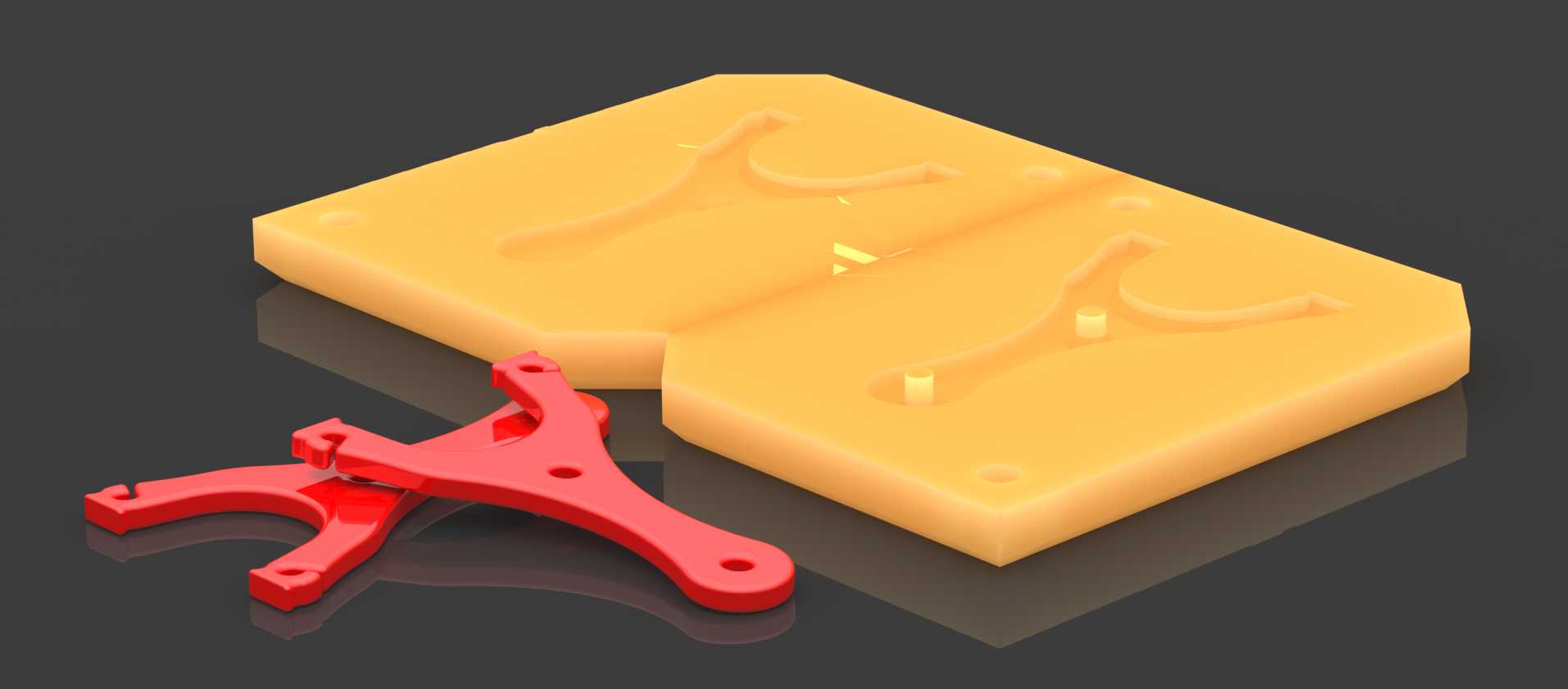

　　这套模具是针对小批量休闲玩具生产开发的分体式成型工装，适配桌面级FDM3D打印设备的加工特性，无需传统模具的复杂开模工序，就能完成弹弓主体的一体成型作业。从结构布局来看，模具采用上下对合的哈夫式分型设计，分型面完全贴合弹弓的对称中分面，合模后型腔完全包裹弹弓的握柄、分叉支撑段所有轮廓，不会在成型件表面留下错位飞边，省去后续大量的打磨修整工序。模具本体的边角全部做了R2的圆角过渡，既避免3D打印过程中出现应力集中导致的边角翘曲，也能在合模、拆模时减少操作人员被锐边划伤的风险。

　　在实际应用场景中，这套模具既可以用于个人爱好者自制休闲玩具，也能适配小批量文创工作室的定制化生产需求，不需要配套大型注塑设备，仅靠普通桌面级3D打印机就能完成模具本身的制作，再通过简易的浇注或者压合工艺就能产出成品弹弓，大幅降低了小批量生产的设备投入门槛。模具上预留的四个定位柱与对应定位孔采用H7/h6的小间隙配合，合模时能自动对齐型腔位置，不需要额外的校准步骤，哪怕是没有模具操作经验的新手，也能快速完成合模定位。

　　从功能设计上，模具型腔内部的弹弓轮廓完全还原了人体工学握柄的弧度，分叉位置的加强筋结构也在型腔里做了对应凸起，成型后的弹弓不需要二次加工就能直接使用，握柄处的曲面贴合手掌握持曲线，长时间握持也不会出现硌手的问题。模具的浇口位置设置在弹弓握柄的底端，成型后剪除浇口的痕迹位于握持时被手掌遮挡的位置，不会影响成品的外观完整性。排气槽开设在分型面的分叉末端位置，深度控制在0.15mm，既能保证浇注时型腔内的空气顺利排出，避免成型件出现气泡缺料，也不会让原料溢出形成难以清理的飞边。

　　在安装与使用边界上，这套模具的整体外形尺寸控制在150mm100mm25mm的范围内，单块模片的重量不超过150g，不需要额外的模架固定，仅用普通的长尾夹就能在合模后完成锁紧，适配绝大多数桌面级3D打印机的成型平台尺寸，打印模具本身时不需要添加支撑结构，所有型腔面都朝上布置，打印完成后简单去除表面拉丝就能直接投入使用。拆模时只需要沿着分型面轻轻撬动就能分开上下模，不会因为吸附力过大导致成型件断裂，模具本身的PLA材质可以承受80℃以内的浇注温度，满足低温树脂、低熔点合金等多种原料的成型需求，反复使用次数可以达到50次以上，足够支撑小批量的生产需求。
