3D打印头盔挂钩组件成型模具组

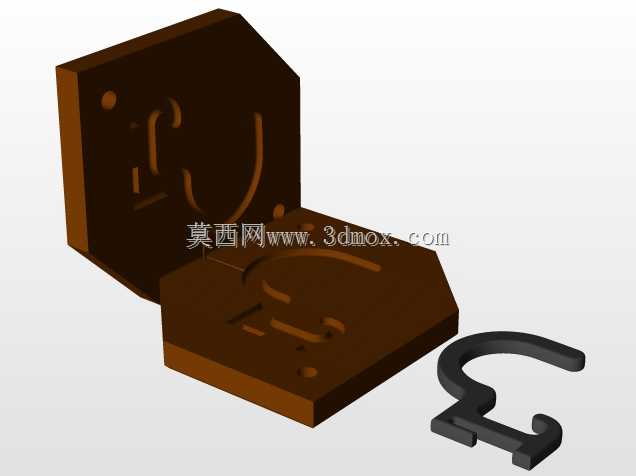

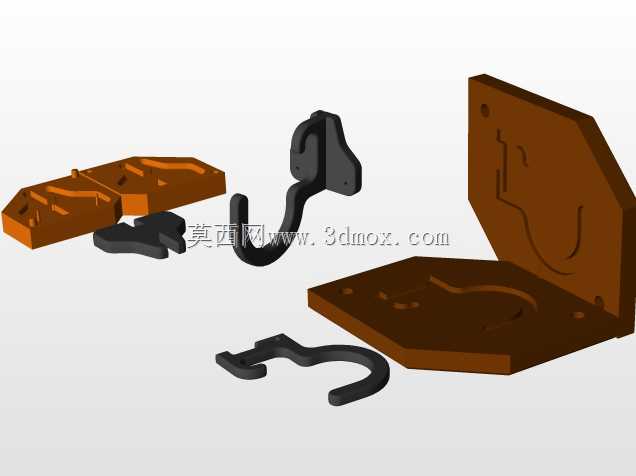

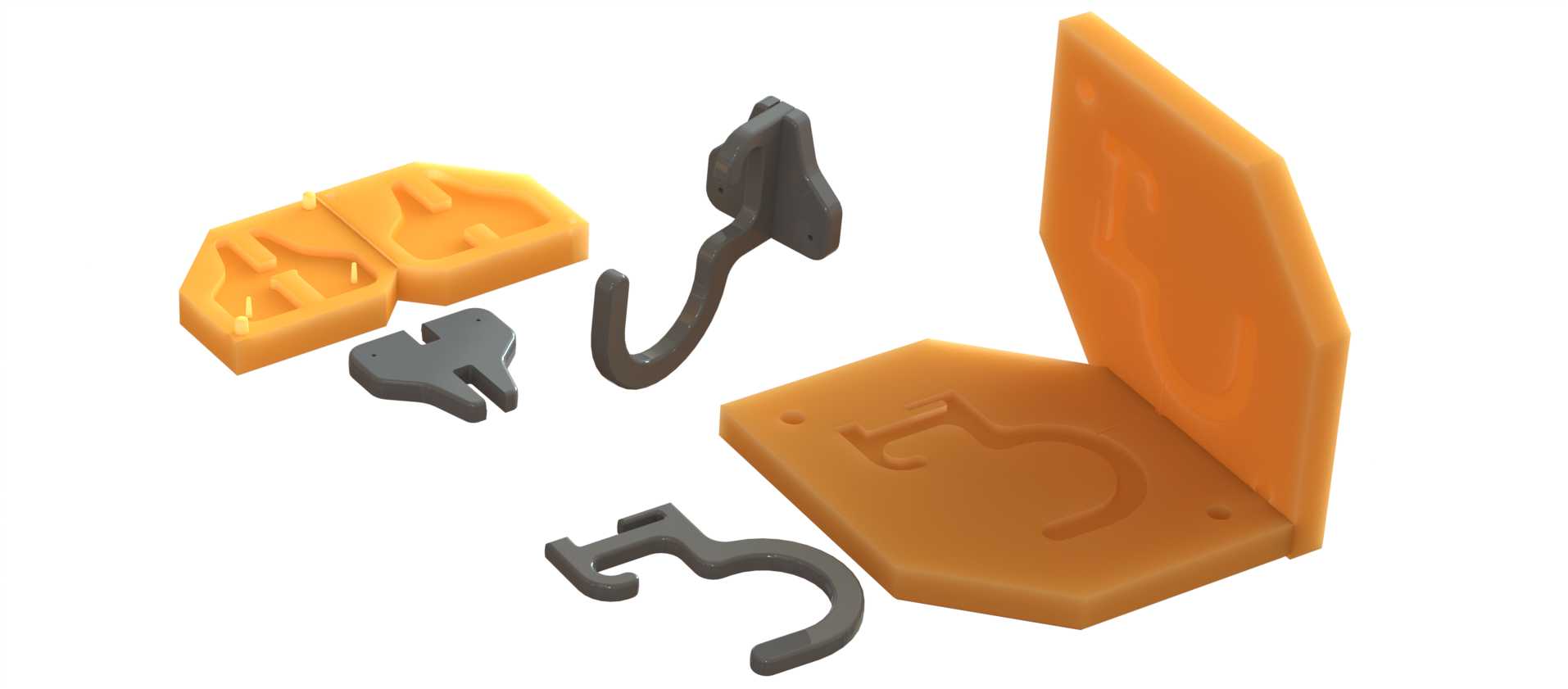

这套模具组主要服务于骑行装备配件的小批量试制场景，针对头盔壁挂收纳挂钩的组件生产做了适配设计，所有模腔与型芯结构均匹配熔融沉积成型3D打印设备的加工特性，无需传统机加工的复杂工序即可快速完成模具本体制作，适合户外用品门店、骑行俱乐部做定制化配件的快速打样与小批量产出。从实际使用逻辑来看，这套模具拆分了挂钩组件的多个成型单元，包含挂钩主体的弯曲成型腔、底座安装板的平面成型位、卡扣嵌件的定位槽，合模后可一次性完成挂钩承力结构、墙面安装底座、内部锁止卡扣三个核心零件的胚件成型，开模后仅需简单去除支撑毛刺即可完成零件组装，无需额外的二次粘接或焊接工序。设计阶段优先考虑了安装边界的适配性，成型后的底座安装板预留了两个标准沉头孔位，孔距匹配常规墙面膨胀螺丝的安装间距，安装后底座与墙面的贴合面做了0.2°的微拔模斜度，既保证3D打印模具脱模顺畅，也能让成品底座贴墙安装时不会出现边缘翘缝的问题。挂钩主体的成型腔做了渐变壁厚设计，挂接头盔的受力弯钩位置壁厚加厚至4mm，向底座连接端逐步过渡到2.5mm，在保证挂接1.5kg头盔重量不变形的前提下，尽可能减少成型材料的消耗。模具的分型面全部选在零件的非外观面，合模定位采用了凹凸榫卯结构，定位间隙控制在0.1mm以内，避免3D打印过程中出现的层纹误差导致合模错位，成型后的零件分型线位置隐蔽，组装后不会在外观面留下明显的合模痕迹。针对3D打印模具的散热特性，模腔外围设计了网格状的散热筋结构，既可以减少模具打印的材料用量，也能在注入成型材料时加快热量传导，缩短胚件冷却定型的时间，相比实心模具冷却效率提升近40%。模具上还预留了小型的流道与排气槽，排气槽深度控制在0.15mm，既能保证成型时模腔内的空气顺利排出，避免零件出现气泡缺料的问题，也不会让成型材料从排气槽溢出产生多余飞边，减少后续修边的工作量。
