相机稳定防倾斜装置注塑成型模具

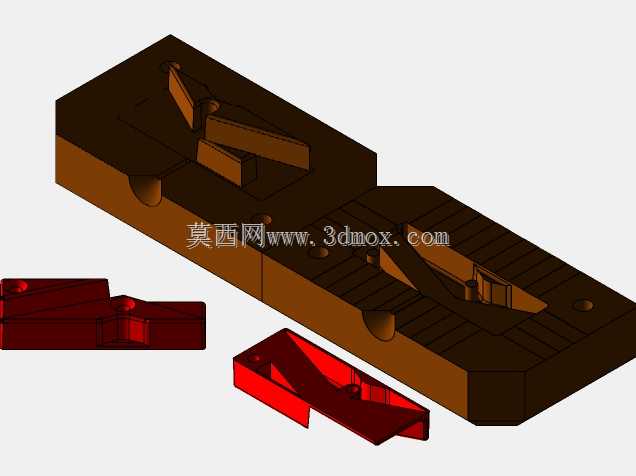

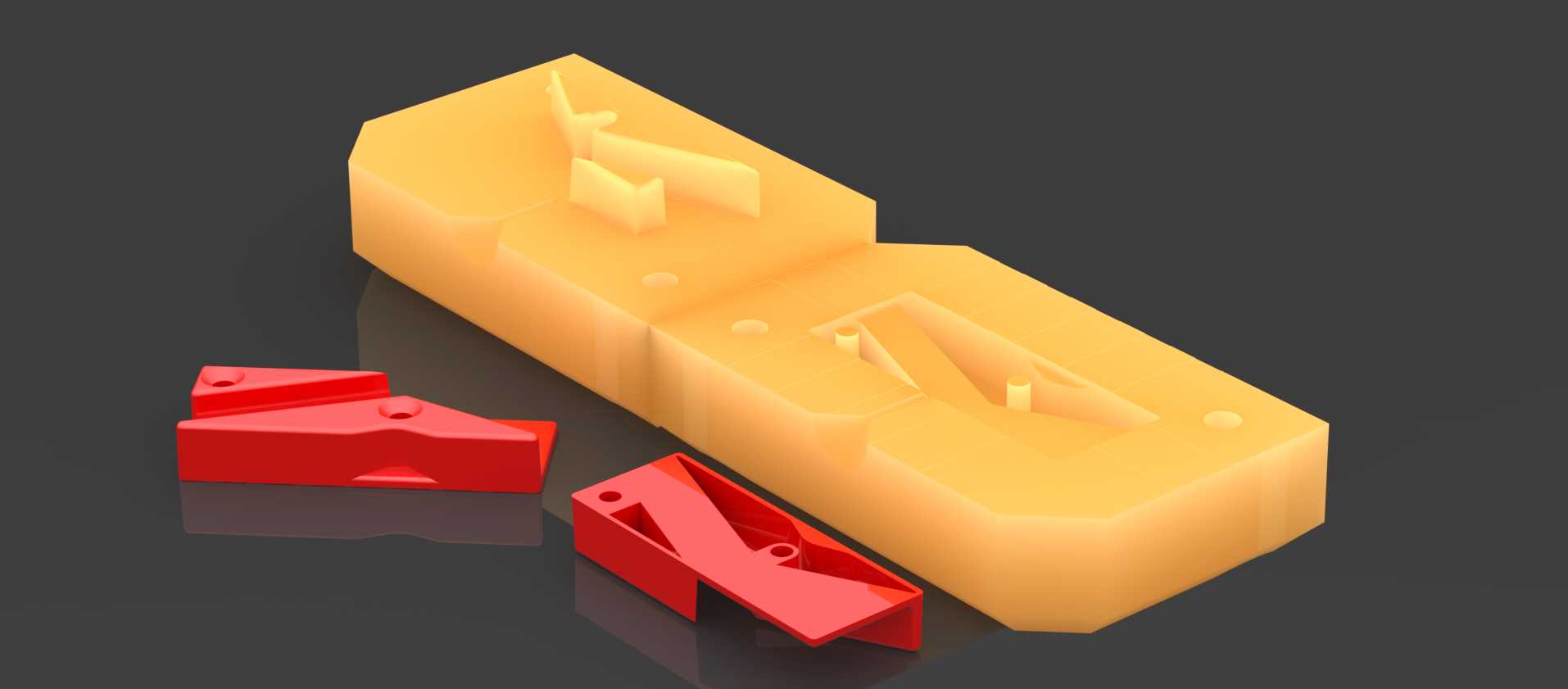

这套模具主要用于生产相机配套的稳定防倾斜装置零件，适配消费级影像设备的手持稳定配件生产场景，在小型注塑加工、3D打印快速制模的小批量生产场景中具备较高实用性。从结构设计来看，模具采用分体式模腔布局，模仁部分对应产品的异形卡接结构做了针对性的让位设计，合模后可一次成型出零件上的定位孔、卡扣斜面以及加强筋结构，无需后续二次铣削加工，能有效减少小批量生产的工序成本。模具的成型面做了0.2度的脱模斜度处理，对应产品壁厚均匀控制在1.8mm区间，既保证了注塑成型时的熔料流动填充效率，也避免了厚壁位置出现缩痕、翘曲等成型缺陷，适配ABS、光敏树脂等常用的3D打印及小批量注塑材料的加工特性。从安装边界来看，模具整体外形为分段式长方体结构，合模后总长度可适配常规桌面级3D打印机的成型平台尺寸，模架上预留的定位销孔位置与通用小型注塑机的模架安装位匹配，无需额外定制转接工装即可完成装夹。在实际生产场景中，这套模具产出的零件主要用于相机外接稳定组件的防倾斜限位，零件上的楔形卡接面可与稳定器的调节滑轨紧密贴合，抵消手持拍摄时产生的横向倾斜力矩，避免拍摄画面出现水平偏移。设计过程中针对零件的装配公差做了预留，成型后的零件卡扣位置尺寸公差控制在±0.05mm范围内，可直接与市面主流的手持相机稳定架配件完成装配，无需额外修配。模具的分流道设计采用侧浇口进胶方式，浇口位置设置在零件的非外观面，成型后去除浇口的痕迹不会影响零件的外观与装配精度，冷却水路沿模腔轮廓均匀排布，可保证成型过程中模温均匀，减少零件成型后的内应力，提升长期使用的结构稳定性。
