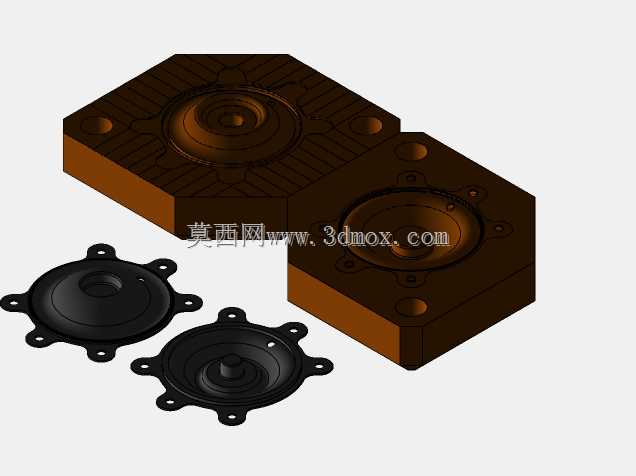

橡胶垫圈生产用3D打印成型模具结构

这套模具的核心应用场景是小批量橡胶密封垫圈的快速试制与定制化生产，适配3D打印工艺的快速成型特性，无需传统模具加工的开模周期，能在短时间内完成不同规格垫圈的模具制备，尤其适合设备维修阶段的非标密封件应急生产、新产品研发阶段的密封结构验证场景，避免了传统钢模开模成本高、周期长的痛点，可直接配套小型平板硫化设备完成橡胶垫圈的压制成型作业。从实际用途来看，模具的型腔完全匹配橡胶垫圈的截面轮廓与尺寸公差，合模后形成的封闭腔体可容纳混炼后的橡胶原料，在加热加压工况下让橡胶充分填充型腔，冷却开模后即可得到尺寸合格的橡胶垫圈成品，可直接用于液压管路、气动元件、机械设备结合面的静密封场景，满足常规工况下的密封防漏需求。在功能特性设计上，模具采用了分体式合模结构，上下模的定位面做了适配的止口设计，合模时可自动对齐，避免压制成型过程中出现型腔错位导致的垫圈壁厚不均、飞边过厚问题；模具的进料口设置在型腔侧方，可保证橡胶原料在受压状态下均匀填充整个型腔，减少缺料、气泡等成型缺陷；同时在分型面位置预留了微小的排气间隙，可在原料填充过程中排出型腔内的空气，避免成品出现气孔缺陷，提升垫圈的成型质量。设计思路上完全围绕3D打印工艺的成型特点展开，没有照搬传统钢模的复杂冷却水道、顶出机构，而是简化了模具结构，将壁厚控制在3D打印成型的最优区间，既保证模具在硫化温度下有足够的结构强度，不会出现受压变形，又能减少3D打印的材料消耗与成型时间；模具的边角位置都做了圆角过渡，既避免3D打印过程中出现应力集中导致的打印件开裂，也能减少橡胶成品的锐角应力集中，提升垫圈的使用寿命。从安装边界与尺寸适配来看，模具的整体外形尺寸适配常规小型平板硫化机的工作台面安装范围，上下模的合模高度在硫化机的开模行程区间内，无需额外改装设备即可直接装夹使用；模具的型腔尺寸可根据所需垫圈的规格灵活调整，对应的外形尺寸也会随型腔变化控制在设备适配范围内，可覆盖常规小尺寸密封垫圈的生产需求，安装时只需将上下模分别固定在硫化机的上下加热板上，保证合模面对齐即可投入生产，无需复杂的调模步骤。
