四腔杯托注塑成型模具结构设计

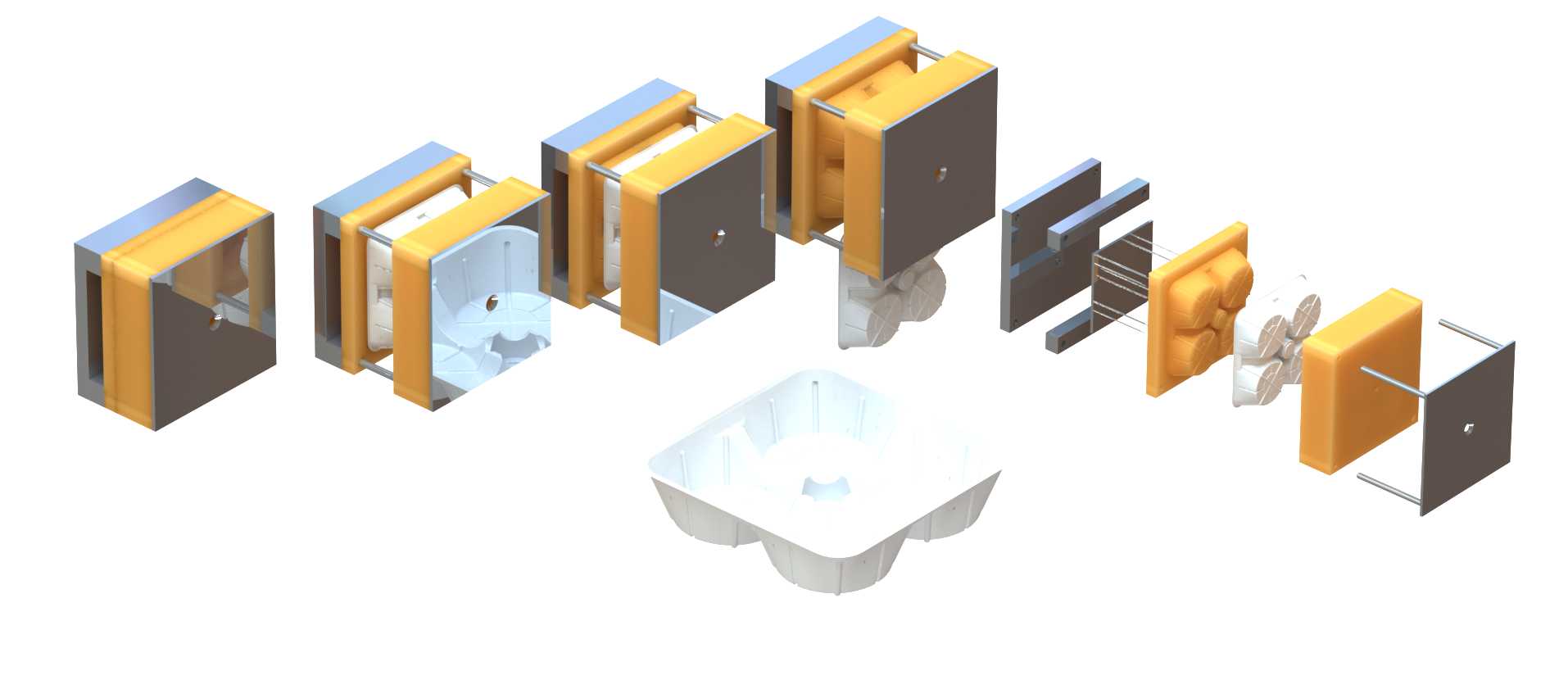

这套模具针对一次性食品接触类杯托的批量生产需求开发，采用一模四腔的型腔排布方案，可在单成型周期内完成四个杯托制品的同步注塑作业，适配中小批量快消包装配件的生产节拍需求。从结构拆解逻辑来看，整套模具包含定模侧、动模侧、导向组件、顶出机构以及可快速更换的型芯型腔嵌件，其中与制品直接接触的成型嵌件采用适配3D打印工艺的结构设计，无需传统铣削、电火花加工的复杂工序，可快速完成嵌件的制作与更换，适配小批量定制化杯托产品的快速打样与迭代需求。

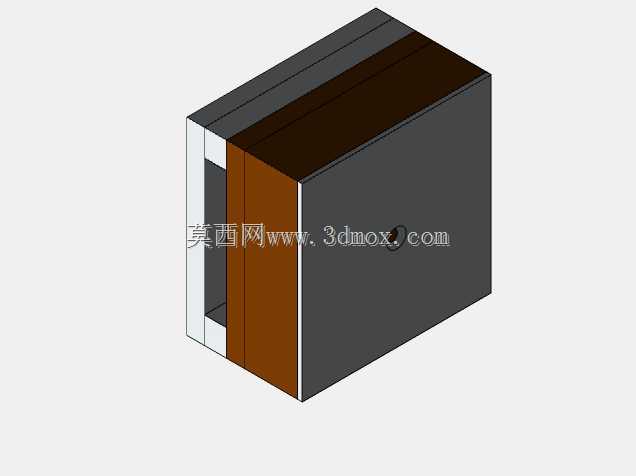

在实际生产场景中，这套模具可直接安装在常规卧式注塑机上，模架部分采用标准模架规格，安装孔位、开模行程均匹配通用注塑机的装夹参数，无需对设备进行额外改造即可投入使用。分型面设置在杯托开口的边缘位置，开模过程中制品会随动模侧移动，由顶出机构将制品从型芯上平稳推出，避免顶出过程中出现制品变形、顶白等缺陷。浇注系统采用平衡式流道设计，熔融的塑料熔体可通过主分流道均匀分配到四个型腔内，保证每个型腔的充模压力、充模时间保持一致，避免不同型腔产出的制品出现壁厚不均、收缩率差异过大的问题。

冷却回路的设计围绕型芯与型腔嵌件的排布展开，在嵌件周边设置了随形冷却通道，可在充模完成后快速带走熔体热量，缩短成型周期，同时保证制品各部位冷却速率均匀，减少翘曲变形的概率。导向部件采用标准导柱导套结构，合模过程中可保证动定模的对中精度，避免出现型腔错位导致的制品飞边问题。嵌件与模架之间采用定位销与螺栓连接的固定方式，当需要生产不同规格的杯托产品时，仅需更换对应的型芯与型腔嵌件，无需更换整套模架，可大幅降低多规格产品生产的模具投入成本。

从制品成型逻辑来看，杯托本身为薄壁壳体结构，边缘带有加强筋结构，模具的型腔排气槽设置在分型面与加强筋对应的末端位置，可在充模过程中快速排出型腔内的空气，避免制品出现困气、烧焦、缺料等成型缺陷。顶出机构采用顶杆与顶板结合的方式，顶杆位置布置在杯托的加强筋与边缘位置，避开制品的外观面，保证成型后的杯托外观面无顶出痕迹，满足食品包装类产品的外观要求。
