适配3D打印的插座盖成型模具结构

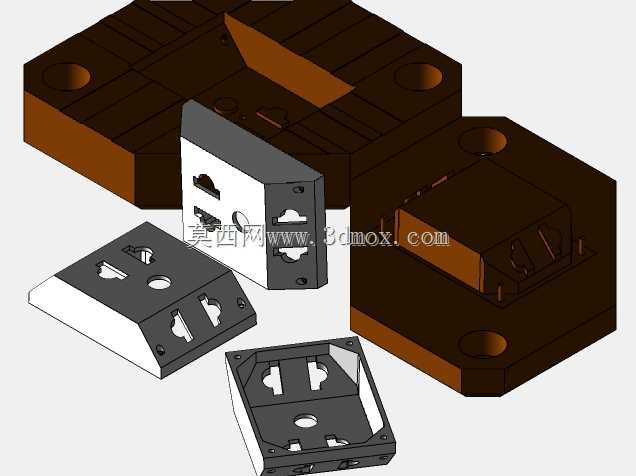

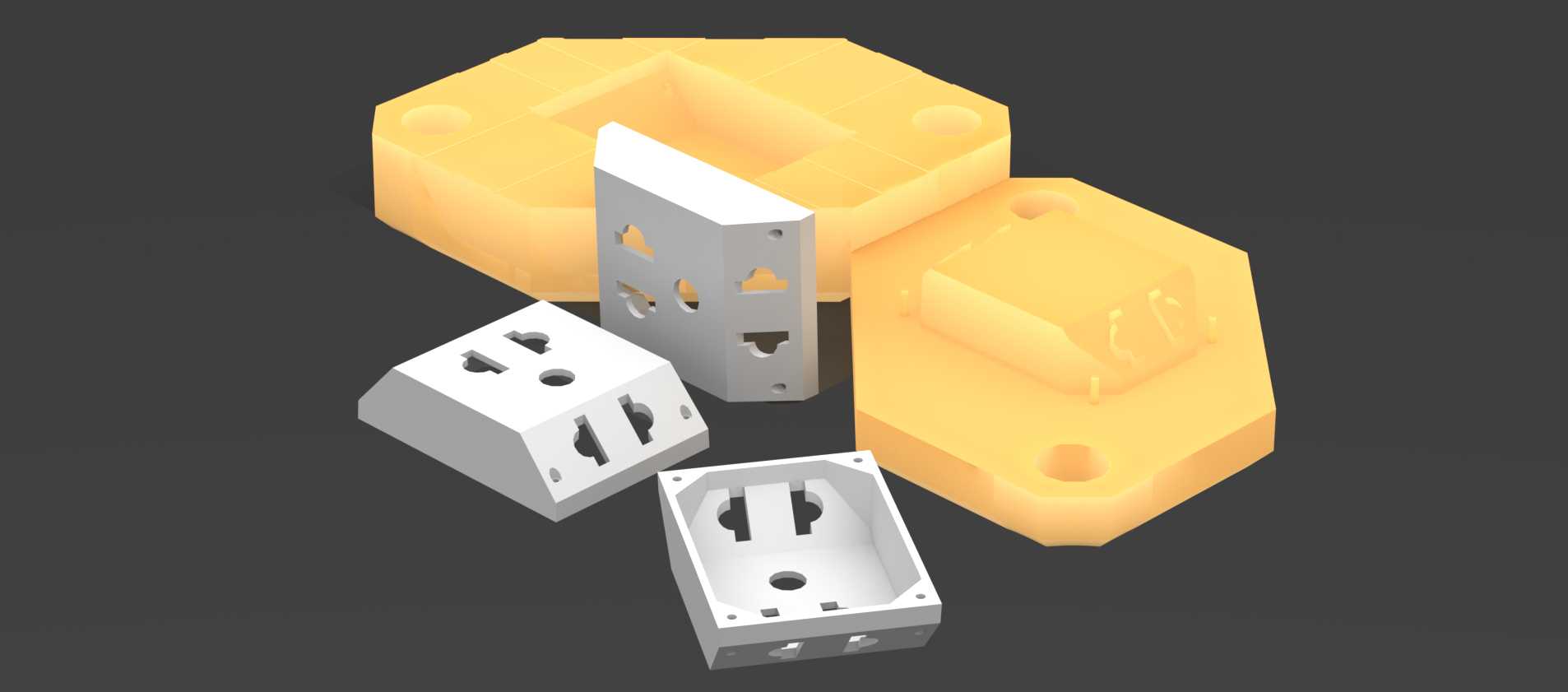

这套模具结构专门面向小批量插座盖的快速试制场景，适配桌面级FDM及光固化3D打印设备的加工特性，无需传统开模的复杂工序，就能完成插座盖塑件的成型作业，多用于电气配件研发阶段的样件验证、小批量定制化插座面板生产场景。从结构设计逻辑来看，整套模具拆分了上下模仁、侧抽芯滑块几个核心部件，模仁的分型面完全贴合插座盖的外轮廓与内部卡槽结构，合模后形成的型腔精准对应插座盖的壁厚、插孔避让位以及侧边安装卡扣的成型空间，避免打印后二次加工的尺寸偏差。侧抽芯结构专门对应插座侧面的异形插孔成型位，开模时可以先抽出侧型芯，再沿主分型面分离上下模，不会拉伤成型件的插孔边缘，保证插孔的位置度符合电气配件的装配要求。模仁上预留的定位柱与定位孔间隙控制在0.1mm以内，合模时能自动对齐，不会出现错模导致的塑件壁厚不均问题，同时模仁边缘设计了防滑的握持位，方便打印完成后手动分模取件，不需要额外的撬模工具，降低小批量生产时的操作门槛。从安装边界来看，整套模具的外形尺寸适配常规200mm成型幅面的3D打印机，打印时不需要拆分打印，可以一次成型模仁主体，减少拼接带来的尺寸误差。成型后的插座盖可以直接匹配标准86型暗装底盒的安装尺寸，背面的卡扣位与底盒的卡槽过盈量控制在0.2mm，装配后不会出现松脱问题，正面的插孔位置公差控制在0.15mm以内，能适配国标两孔、三孔插头的插入要求，不会出现插脚无法插入或者接触不良的问题。模具的流道设计采用了简易的直浇口结构，打印完成后只需要简单修剪浇口残留就能得到完整的塑件，不需要复杂的浇口处理工序，对于小批量试制场景来说，能大幅缩短样件制作周期，从模具打印到塑件成型的全流程可以在24小时内完成，相比传统注塑开模的周期压缩了90%以上，非常适合电气配件研发阶段的快速迭代验证，也能满足小众定制化插座面板的小批量生产需求。模仁的边角都做了R2的圆角处理，既避免3D打印时的应力集中导致的模仁开裂，也能让成型后的插座盖边缘没有锐边，符合电气产品的安全要求。
