塑料抽屉把手3D打印注塑成型模具结构

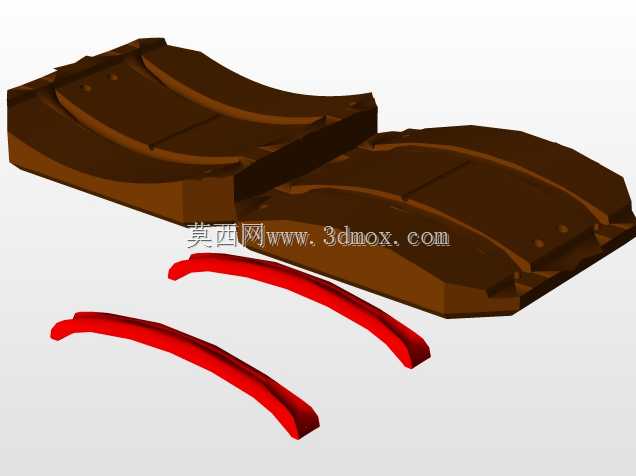

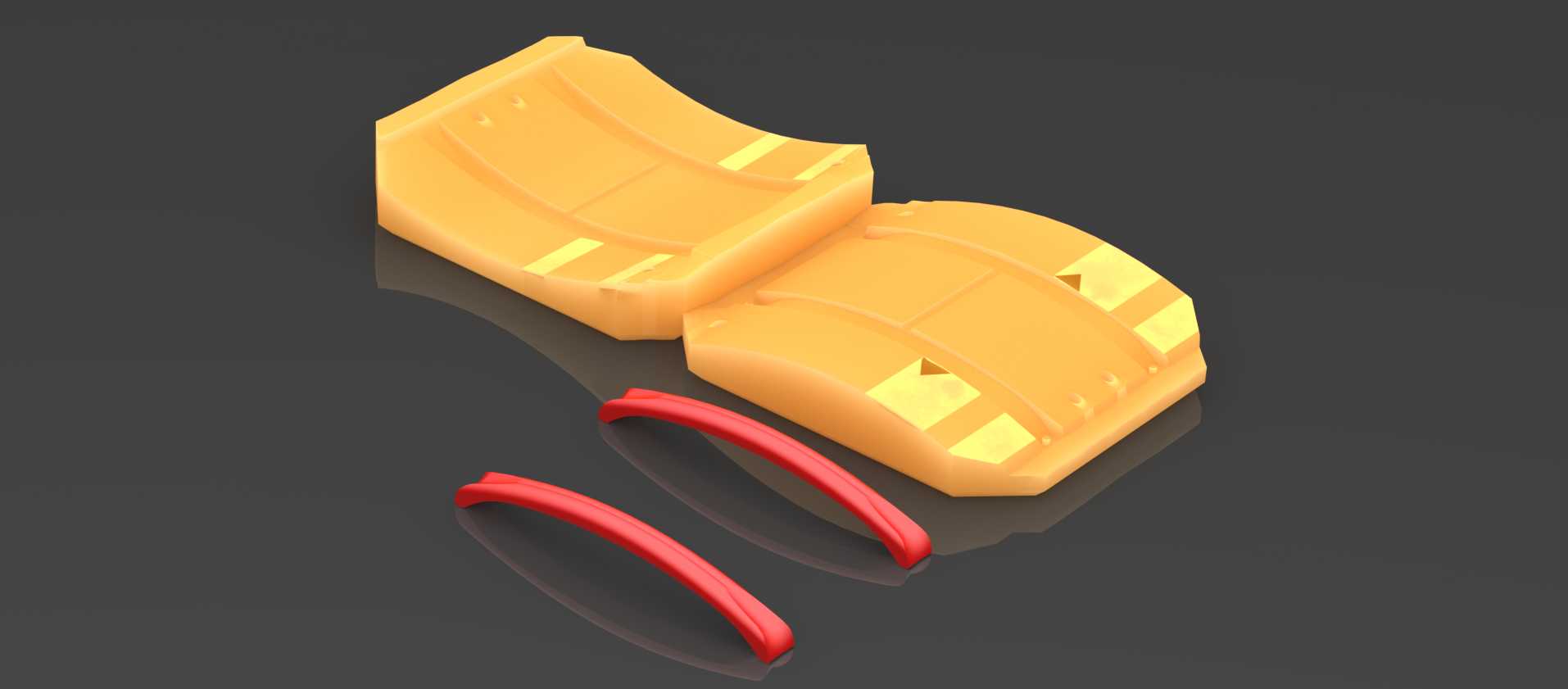

这套模具结构针对家装家具领域常用的弧形塑料抽屉把手开发，适配小批量定制化家具配件的生产场景，区别于传统钢模大批量生产的高成本长周期特性，整套模腔采用3D打印工艺制作，可快速完成打样验证与小批量投产，适配家装定制场景中多规格、小批量的配件补件、定制改款需求。从实际生产用途来看，模具分为上下两个成型模腔，对应弧形把手的正反两面成型结构，合模后可完整包覆把手的弧形曲面结构，模腔内部预留了精准的注塑流道与排气槽位，注塑料注入后可完整填充弧形薄壁结构，避免出现缺料、气泡、熔接痕等常见注塑缺陷，成型后的把手无需大量后处理即可直接进行装配使用。设计过程中优先考虑了弧形把手的脱模顺畅性，模腔的分型面沿着把手的最大轮廓线设置，避免出现倒扣结构，开模时可直接沿垂直分型面方向取出成品，无需额外设计复杂的抽芯、斜顶结构，大幅简化了模具的整体结构，降低3D打印制作的难度与成本，同时也减少了生产过程中模具故障的概率。模腔的成型面做了0.02mm的抛光余量预留，3D打印完成后经过简单的表面打磨抛光，即可达到Ra1.6的表面粗糙度要求，成型后的塑料把手表面光滑无明显层纹，可直接进行后续的喷漆、电镀等表面处理工序，满足家具配件的外观质量要求。从安装边界来看，整套模具的外形尺寸适配常规桌面型注塑机的安装规格，模架部分采用标准模架搭配3D打印模腔的组合形式，无需对现有注塑设备进行改造即可直接装夹使用，上下模的定位采用精准的导柱导套结构，合模时的定位精度可控制在0.05mm以内，避免出现错模、飞边等问题。针对塑料把手的弧形薄壁特性，模腔内部设计了均匀的冷却流道，可在注塑完成后快速均匀冷却，减少成品的翘曲变形量，保证成型后的把手弧度与设计尺寸一致，安装时可完美匹配抽屉面板的预装孔位，无需额外修配即可完成装配。整套结构兼顾了3D打印快速制模的灵活性与注塑成型的生产效率，既可以满足新产品开发阶段的快速打样验证，也可支撑百级到千级批量的小批量生产需求，适配家具定制行业快速迭代、灵活补件的实际生产痛点。
