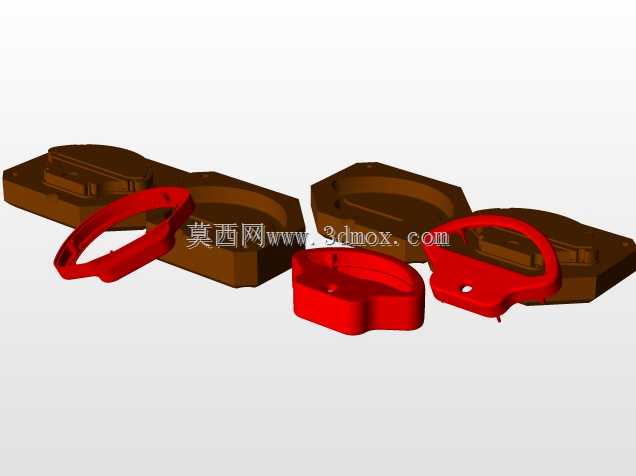

全塑手柄注塑成型3D打印模具结构

这套模具主要面向小批量塑料手柄的试制生产场景，适配桌面级及工业级3D打印设备的加工能力，无需传统钢模加工的复杂工序，能快速完成手柄塑件的注塑成型作业，多用于新产品打样、小批量定制配件的生产环节，可有效缩短新品研发阶段的样件交付周期，降低前期开模投入的成本风险。从实际用途来看，该模具可直接安装在小型台式注塑设备上，完成熔融塑料的注射、保压、冷却定型全流程，最终产出完整的全塑手柄零件，成型后的手柄可直接用于手动工具、家用器具、小型设备的握持部件装配，成型件表面无明显飞边、缺料缺陷，尺寸一致性满足小批量装配的公差要求。在功能特性上，模具采用分体式型腔结构设计，分型面设置在手柄握持面的最大轮廓处，开模时可顺利完成塑件与流道凝料的自动脱落，无需额外设计复杂的侧向抽芯机构，因为手柄整体结构无倒扣、侧凹等需要侧抽成型的特征，大幅简化了模具的整体结构，也降低了3D打印制造模具时的支撑添加量，减少后续模具的后处理工作量。设计过程中，优先考虑了3D打印工艺的成型限制，模具各成型面的壁厚均匀控制在合理区间，避免打印过程中出现壁厚差过大导致的翘曲变形问题，浇注系统采用侧浇口进料，浇口位置设置在手柄非外观面的端部，去除浇口后不会在手柄握持区域留下明显痕迹，保证成型后手柄的外观质感。冷却回路采用随形排布的简易流道设计，适配3D打印一体成型的加工特点，可在注塑过程中快速带走型腔内的热量，缩短塑件冷却定型的等待时间，提升单批次生产的作业效率。从安装边界来看，模具的外形尺寸适配常见小型台式注塑机的模架安装空间，定位孔、锁模螺孔的位置符合通用小型注塑设备的安装标准，无需额外定制转接板即可完成装夹，模具合模时的导向结构采用自带的锥面定位加导柱辅助设计，可抵消3D打印模具可能存在的微小尺寸偏差，保证合模时型腔的对位精度，避免注塑过程中出现披锋、错模等问题。成型部分的尺寸精度按照手柄零件的装配公差要求预留了合适的收缩余量，针对常用的PP、ABS等通用注塑塑料的收缩率做了对应补偿，确保成型后的手柄尺寸符合装配要求，不需要二次修配即可直接和配套的金属嵌件、主体部件完成组装。整套模具的结构没有冗余设计，所有部件均可通过3D打印一次加工完成，除了必要的顶杆、紧固件等标准件外，无需额外采购定制加工的模仁配件，非常适合研发阶段的快速验证场景，也可用于小批量定制订单的生产作业，相比传统钢模，制造周期可缩短七成以上，对于小批量需求的塑料手柄生产来说，具备很高的实用价值。
