汽车引擎盖锁扣3D打印成型模具结构

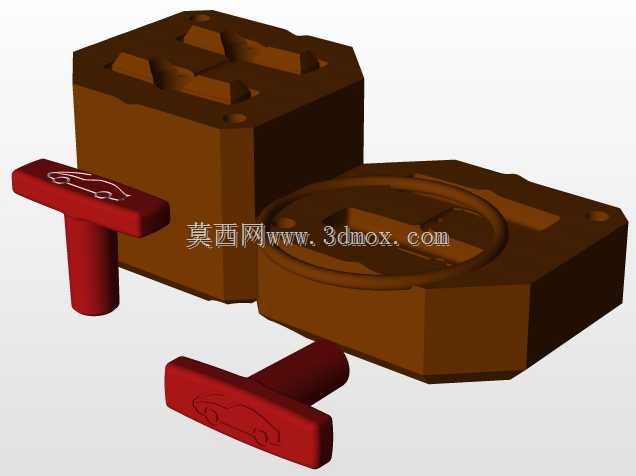

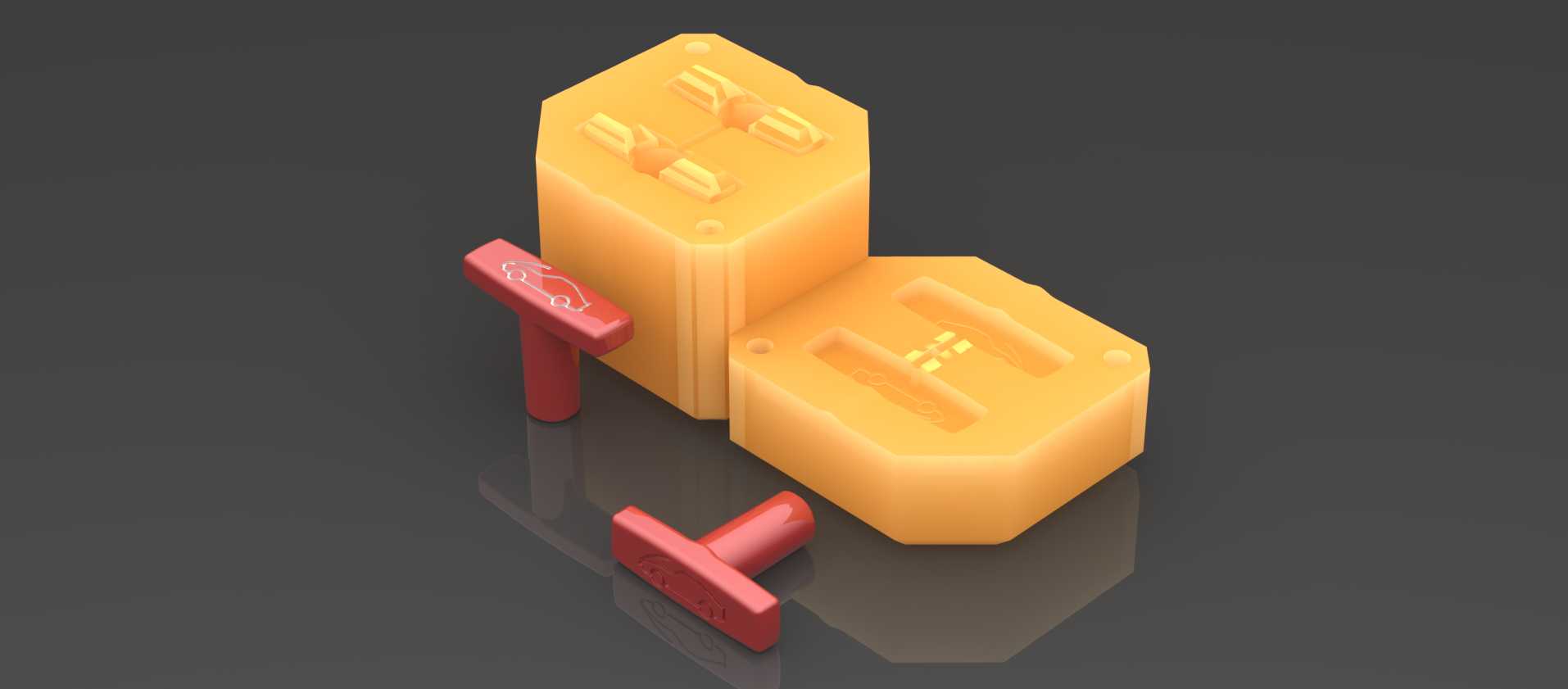

这套模具主要用于小批量试制场景下汽车引擎盖锁扣的快速成型，适配3D打印工艺的加工特性，无需传统钢模的复杂开模流程，可直接输出可用于打印生产的模腔结构，覆盖从手板验证到小批量装车测试的全流程需求。日常在新车型零部件开发阶段，主机厂配套的零部件供应商往往需要在开正式钢模前完成多轮结构验证，这套模具结构刚好适配这类短周期、快迭代的试制场景，能大幅缩短锁扣类零件的验证周期，避免直接开钢模带来的改模成本损耗。从功能特性来看，模腔完全匹配引擎盖锁扣的最终成型轮廓，分型面设置在锁扣主体的最大轮廓处，开模时不会出现零件卡滞在模腔的问题，配套的两个红色抽芯滑块对应锁扣上的侧向卡扣结构，开模过程中滑块可沿预设导槽滑出，不会破坏成型后零件的倒扣结构，保证锁扣安装时的卡扣配合精度。设计思路上完全贴合3D打印的工艺约束，模体所有转角处都做了适配打印的圆角过渡，避免打印过程中出现应力集中导致的模体开裂，同时模腔表面预留了0.1mm的打磨余量，打印完成后只需简单抛光就能达到零件成型的表面粗糙度要求，不需要额外的二次机加工工序。模体的整体外形采用了阶梯式的六边形轮廓，既减少了打印过程中的支撑材料用量，也能保证模体在打印平台上的放置稳定性，不会因为打印过程中的热变形出现翘边问题。安装边界方面，模体底部做了10mm厚度的安装基准台，台面上预留了两个定位销孔，可直接固定在通用3D打印治具板上，不需要额外制作专用的装夹工装，两个侧向滑块的导程设置为15mm，完全满足锁扣侧向倒扣的抽芯行程需求，合模时滑块与模腔的贴合面做了0.02mm的间隙配合，既不会出现合模卡滞，也能避免打印过程中材料溢边的问题。模体上还预留了小型的排气槽，对应锁扣结构上的厚壁位置，避免打印填充过程中出现内部空腔的气泡缺陷，保证成型后锁扣的结构强度满足引擎盖锁止的力学性能要求。
