奥迪汽车替换钥匙盖3D打印注塑模具

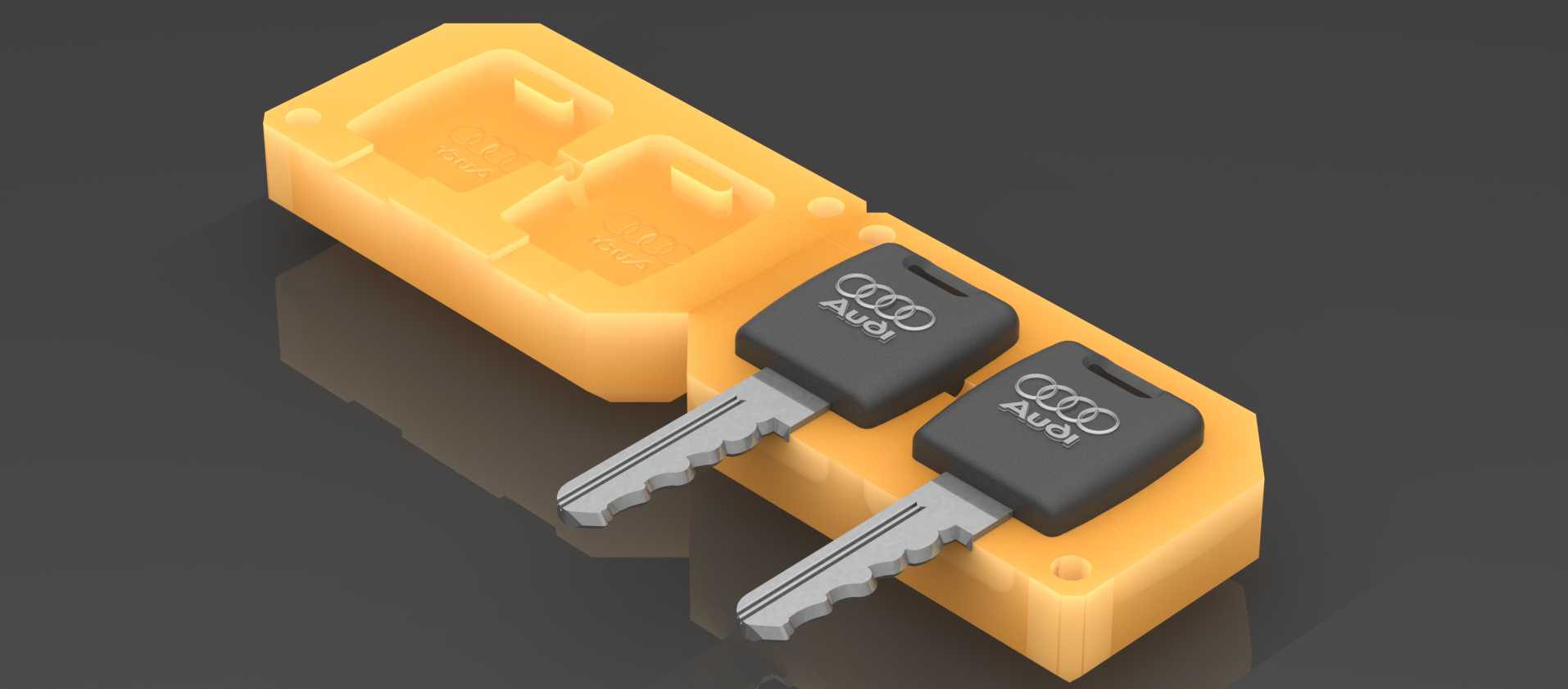

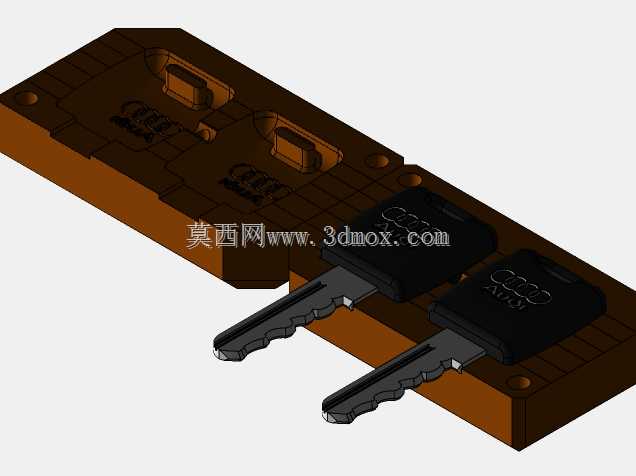

　　这套模具面向汽车售后配件维修场景开发，主要用于生产奥迪车型替换用的钥匙外壳上盖，适配小批量定制化的配件生产需求，无需开制传统钢制注塑模，依托3D打印工艺快速制作模腔，可大幅缩短配件交付周期，适配维修门店、个性化钥匙改装场景的零散订单需求。模具采用一模两腔的布局设计，单次成型可产出两个钥匙盖零件，模腔轮廓完全匹配奥迪钥匙上盖的曲面造型，边缘预留0.1mm的飞边余量，成型后仅需简单修整即可达到装配要求。模体整体采用方块式结构设计，分型面设置在钥匙盖的最大轮廓处，合模时依靠模体自身的平面定位保证型腔对齐，无需额外设计复杂的定位销结构，简化3D打印的成型难度，同时降低合模操作的对位要求。进胶口设置在模腔的侧端非外观面位置，

　　采用侧浇口进料方式，避免进胶痕迹残留在钥匙盖的外表面影响外观质感，流道采用梯形截面设计，减少充模过程中的熔料阻力，保证ABS、PC等常用钥匙外壳塑料的充模流畅性。模腔内部的细节纹路完全复刻原厂钥匙盖的标识凹槽与卡扣结构，成型后的零件可直接与原车钥匙底座卡扣配合，无需二次加工卡扣位，配合间隙控制在0.05mm以内，装配后无松动错位问题。模具的整体外形尺寸适配普通桌面级FDM或光固化3D打印机的成型幅面，无需大尺寸打印设备即可制作，模体边角做R2圆角处理，避免打印过程中出现应力集中导致的边角开裂问题，同时减少使用过程中的磕碰损伤。模体上预留的排气槽深度控制在0.02mm，既可以排出充模过程中模腔内的空气，避免零件出现缺胶、气泡缺陷，

　　又不会产生溢料飞边问题。这套模具的设计思路完全围绕小批量快速生产的需求展开，省略了传统注塑模的冷却系统、顶出机构，成型后依靠手工撬开分型面即可取出零件，适配单次几十件以内的小批量生产场景，相比传统钢模动辄数周的制作周期，这套3D打印模具从设计到投产仅需数小时即可完成，非常适合汽车售后配件的应急补产、个性化定制改装场景使用。在实际使用中，这套模具可搭配小型台式注塑机使用，注塑压力控制在传统钢模的60%左右即可完成充模，避免压力过大导致3D打印的模体出现开裂变形，模体使用寿命可满足百件级的生产需求，完全覆盖小批量订单的生产要求。
