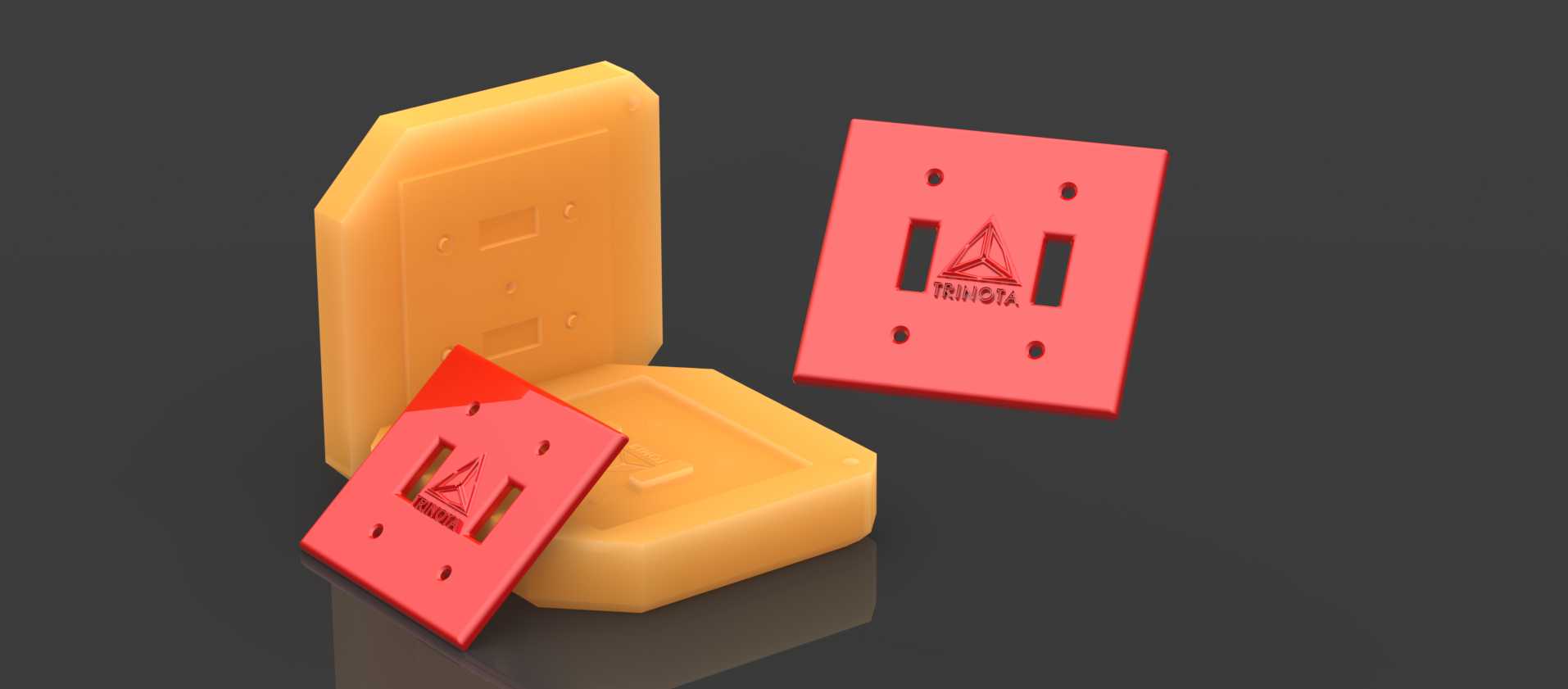

定制照明开关盖板3D打印成型模具

这套模具主要面向小批量定制化照明开关面板的生产场景，适配办公空间、住宅改造、商业门店等需要个性化开关饰面的装修需求，区别于传统大批量钢模的高成本长周期，采用3D打印工艺制作模腔，能快速响应单批次数十到数百件的定制订单，无需复杂的模架加工工序，大幅缩短定制产品的交付周期。从功能结构来看，模具分为上下模两个核心部分，下模设置了与开关盖板外形完全贴合的成型腔，边缘做了1.5度的脱模斜度，避免成型后顶出时刮伤盖板外表面，腔体内预留了开关面板安装孔对应的定位凸台，凸台高度与面板壁厚保持一致，确保成型后的面板安装孔位精度控制在0.1mm以内，能直接适配标准86型暗装开关底盒的安装尺寸，无需二次打孔修边。上模部分对应面板的背面结构，设置了均匀分布的排气槽，槽深控制在0.02mm，既可以保证注塑时型腔内的空气顺利排出，避免面板表面出现缺料、气泡等缺陷，又不会让熔融的塑料溢出形成飞边，减少后续去毛刺的工作量。设计过程中优先考虑了3D打印工艺的成型特性，所有转角位置都做了R0.5的圆角过渡，避免打印过程中出现应力集中导致模腔开裂，同时圆角结构也能让成型后的开关面板边缘更顺滑，没有尖锐棱角，符合电器配件的安全要求。模具的合模定位采用了四角的止口结构，止口配合间隙设置为0.03mm，既保证合模时的定位精度，避免上下模错位导致面板壁厚不均，又不会因为配合过紧造成合模、脱模卡滞。模腔的表面粗糙度根据面板的外观需求做了分区处理，外表面对应的模腔位置做了抛光处理，保证成型后的面板外表面光洁度达到Ra0.8，可以直接做后续的印刷、喷涂工艺，背面非外观面的模腔保留打印后的原生纹理，减少后处理的工作量。在安装边界上，整套模具的外形尺寸适配小型桌面注塑机的安装规格，模座厚度统一为20mm，上下模都设置了标准的U型安装槽，可以直接固定在常规小型注塑机的模板上，不需要额外定制模架，降低小批量生产的配套成本。针对定制面板的印刷需求，模腔表面预留了0.1mm深的标识沉台，客户可以根据需求更换不同的标识嵌件，不需要重新制作整套模具，进一步提升了模具的通用适配性，能满足不同客户的个性化标识印制需求。模具的顶出位置设置在面板背面的非外观区域，对应三个均匀分布的顶杆孔，顶出时受力均匀，不会让面板出现顶白、变形等问题，保证成型后的产品平面度控制在0.15mm以内，安装后能与墙面完全贴合，不会出现翘边、缝隙不均的情况。
