塑料手柄组件注塑成型3D打印模具结构

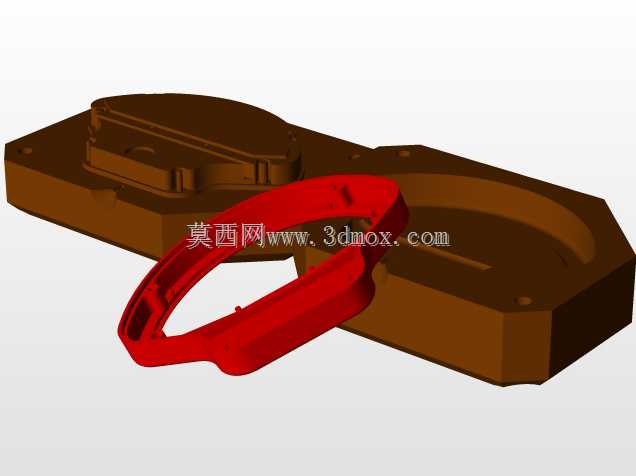

这套模具结构针对小批量塑料手柄组件的生产需求设计，适配3D打印快速制模的工艺特性，主要服务于手动工具、小型印刷辅助器械的握持部件试制与小批量交付场景。日常车间做工具手柄打样时，传统钢模开模周期长、成本高，遇到小批量定制或者结构迭代的订单，往往会拖慢项目交付节奏，这套模具刚好填补了快速试制环节的产能空白，不需要复杂的模架定制，打印完成后简单处理合模面就能直接装到小型注塑设备上使用。从功能特性来看，模具成型的是半个手柄组件结构，合模后可以直接成型带硅胶防滑嵌件安装位的手柄半壳，分型面沿着手柄的握持曲面轮廓设置，避开了握持区域的外观面，能减少后续打磨抛光的工作量，进胶口设置在手柄和工具主体连接的装配端，成型后剪除浇口不会在握持触感区域留下痕迹。设计过程中优先考虑了3D打印工艺的成型限制，所有棱边都做了适配打印层厚的圆角过渡，没有设置小于0.8mm的窄缝结构，避免打印过程中出现支撑难去除、结构强度不足的问题；模腔的收缩率按照常用PP、ABS塑料的成型特性预留，同时兼顾了硅胶嵌件预装的公差配合，合模时可以直接把预成型的硅胶防滑垫放到模腔定位槽里，注塑过程中塑料熔体可以直接包裹硅胶嵌件的连接柱，省去后续粘接组装的工序。安装边界上，模具的外形尺寸适配常见的桌面型小型注塑机装夹规格，模架位置预留了标准的M6安装螺孔，不需要额外做转接板就能直接固定，导柱导套的位置做了防呆设计，反向合模时无法完全闭合，能避免车间操作工人装模失误损坏模腔。日常使用中，这套模具单模次可以成型一件半壳结构，两个半壳通过预设的卡扣结构拼接就能组成完整的手柄组件，不需要额外做超声焊接或者螺丝连接，装配效率比传统分体结构高不少；模腔的排气槽沿着分型面均匀分布，深度控制在0.02mm，既能顺畅排出型腔内的空气避免出现缺胶、气泡缺陷，又不会让熔体溢出产生太厚的飞边，后续清理工作量很小。针对3D打印模具的耐磨特性，模腔接触熔体的区域预留了0.1mm的后处理余量，打印完成后可以通过简单的蒸汽抛光提升表面光洁度，成型出来的塑料件表面粗糙度能满足日常工具手柄的外观要求，不需要额外做表面喷涂处理就能直接交付使用。
