3D打印塑料盒盖成型模具结构设计

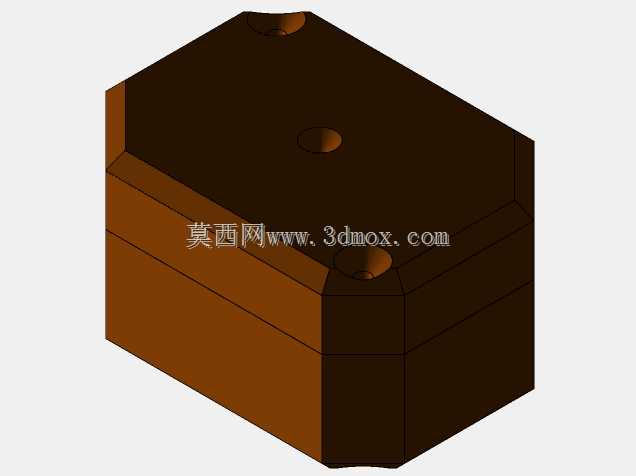

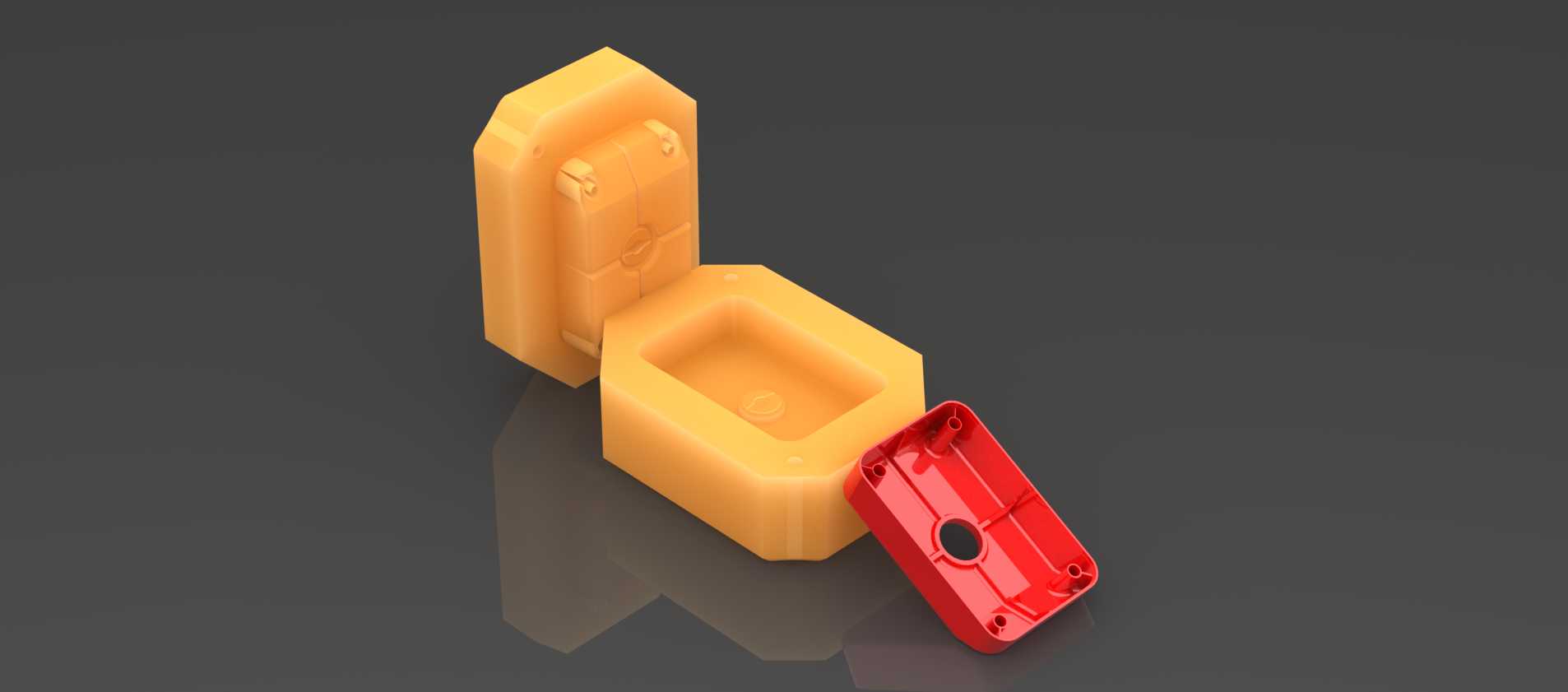

这套模具针对小型方形塑料盒盖的小批量试制场景开发，适配桌面级FDM 3D打印设备加工模仁，无需传统开模的复杂工序，能快速完成小批量塑料件的成型验证，多用于消费电子配件、小型收纳盒盖类产品的打样阶段，可缩短新品研发的验证周期，降低前期开模投入风险。模具采用上下对开的哈夫结构，分型面贴合塑料盖的外沿轮廓，开模时能直接沿分型面分离，不会刮伤成型件的外表面，模腔内部做了0.2度的脱模斜度，配合3D打印模仁的表面抛光处理，成型后无需额外打磨即可获得光滑的塑件表面。模具的进料口设置在塑件侧边的隐蔽位置，成型后去除浇口的痕迹不会影响产品外观，模腔内部预留了排气间隙，能避免注塑过程中出现困气导致的缺胶、烧焦问题，针对塑料盖侧面的安装孔位，模具做了碰穿结构，成型时可直接带出孔位，减少后续二次钻孔的工序。从安装边界来看，这套模具整体外形尺寸适配常规桌面型小型注塑机的装夹平台，模架部分做了标准的装夹槽位，可直接固定在设备工作台面上，无需额外定制转接夹具，上下模的合模定位采用锥面定位结构，合模时能自动校正位置，避免合模错位导致的塑件飞边问题。设计过程中优先考虑了3D打印加工的工艺特性，模仁部分没有做过于细小的深槽结构，最小壁厚控制在2mm以上，避免3D打印过程中出现结构变形，同时模仁与模架采用可拆分的装配结构，若后续需要更换不同规格的盒盖模腔，只需更换模仁部分即可，无需重新制作整套模具，能适配同系列不同尺寸盒盖的快速换产需求。模具的冷却流道采用随形排布的设计，贴合模腔的外轮廓走向，能保证模腔各区域温度均匀，减少塑件成型后的收缩变形问题，顶出结构设置在塑件的非外观面位置，顶出时受力均匀，不会在塑件表面留下明显的顶出痕迹，保证成型后的塑料盖外观质量满足装配要求。
