GoPro遮阳帘3D打印原型注塑模具结构

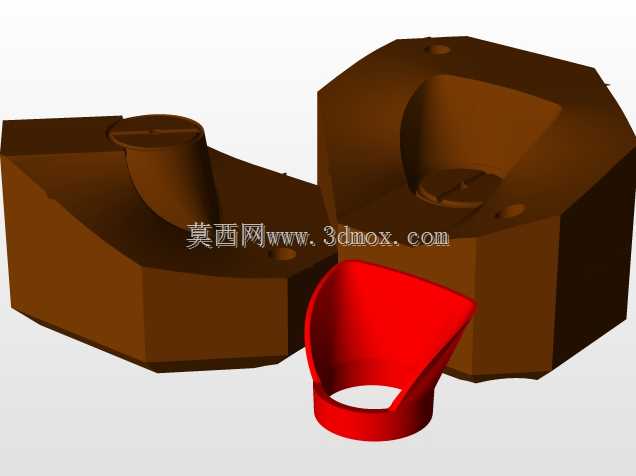

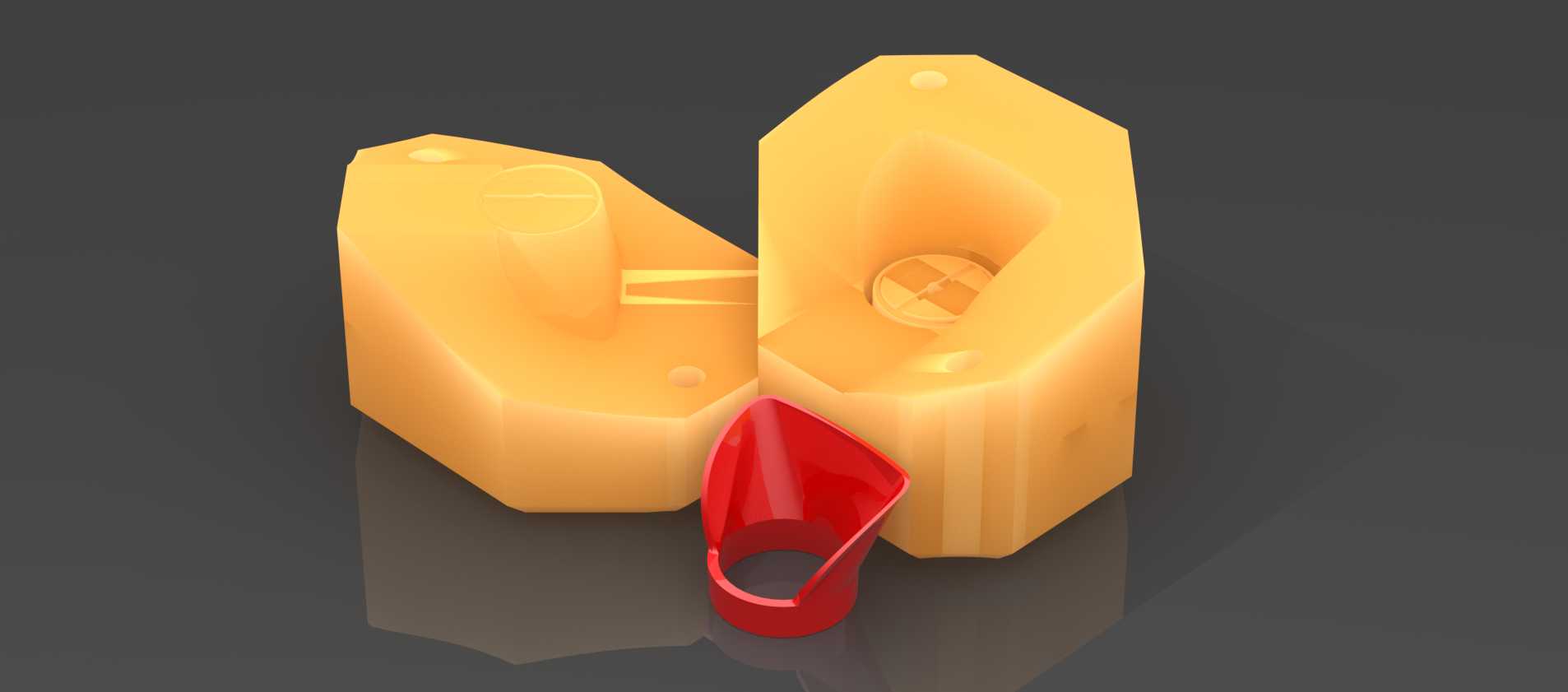

这套模具结构专为运动相机配套遮阳帘的原型试制开发，适配小批量打样阶段的快速验证需求，核心成型零件采用3D打印工艺制作，省去传统钢模开模的冗长周期与高额成本，适合产品迭代初期的结构校验、装配匹配测试环节。从分型面设计来看，模具采用上下对开的分模逻辑，分型线沿着遮阳帘壳体的最大轮廓边界排布，避免在产品外观面留下明显的合模痕迹，同时在型腔内部预留了0.2mm的排气间隙，匹配3D打印成型的材质特性，减少注塑打样时的困气、缺胶问题。模具的定位结构采用一体成型的止口设计，上下模合模时通过周边的凸台凹槽实现自定位，不需要额外加装导柱导套，简化了原型模的结构复杂度，合模精度可以控制在0.1mm以内，完全满足原型件的尺寸公差要求。在进胶方式上，选择了侧浇口进料，浇口位置设置在产品非外观面的边缘处，打样完成后可以很方便地手工修剪浇口残留，不会破坏遮阳帘的可视面外观。模具内部的成型腔完全复刻遮阳帘的曲面造型，针对遮阳帘与相机连接的卡扣位，做了0.3mm的脱模斜度，避免3D打印材质表面摩擦系数较大导致的脱模卡滞问题，同时在卡扣的配合面预留了0.15mm的装配间隙，保证打样出来的零件可以直接卡装到GoPro相机对应位置，不需要二次修配。考虑到3D打印模具的耐热性上限，这套原型模仅适配低熔点的改性PP、软性TPE等注塑材料，注塑时的料温控制在180摄氏度以内，模温保持常温即可，单模次的成型周期控制在40秒左右，单套模具可以完成50-100模次的原型件打样，足够支撑产品前期的功能测试、户外适配验证等工作。模具的整体外形采用切边的多边形结构，没有多余的外凸结构，既可以减少3D打印时的支撑材料用量，也方便打样过程中手工开合模具，不需要额外安装模架，直接通过台钳轻夹即可完成合模注塑作业。在冷却设计上，因为原型模的打样批量小，没有设计专门的冷却水路，依靠模具自身的材质散热即可满足连续打样的温度控制需求，避免了复杂水路加工带来的成本提升。针对遮阳帘前端的弧形遮光面，型腔表面做了轻微的抛光处理，减少3D打印层纹对产品外观的影响，打样出来的零件不需要额外打磨就可以直接做透光测试，验证遮阳帘的遮光角度是否符合户外强光下的使用需求。这套模具的设计思路完全围绕快速原型验证的核心需求，砍掉了传统量产模具所有非必要的结构，在保证成型精度满足测试要求的前提下，最大限度压缩了模具的制作周期与成本，非常适合消费电子配件类产品的快速迭代开发场景。
