3D打印硅胶刷头生产用分体式模具结构

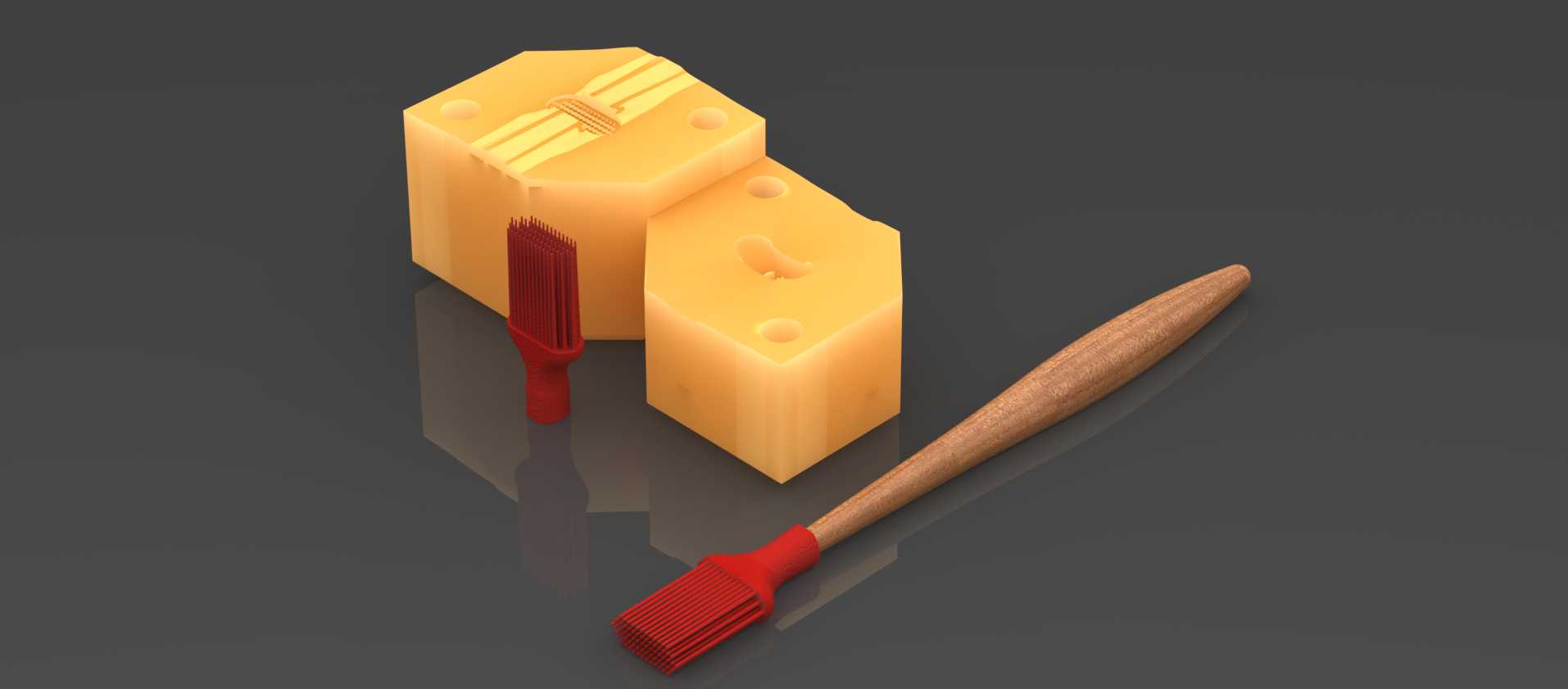

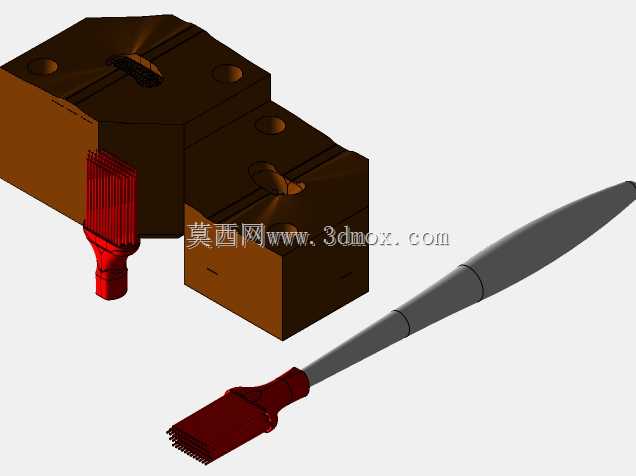

这套模具主要面向餐饮场景下的硅胶刷头小批量生产需求，适配家用烘焙、户外烧烤时酱料涂刷的使用场景，也可用于厨房烹饪过程中蛋液、油料的均匀涂抹作业，解决传统一体式刷头模具脱模困难、硅胶边角易撕裂的问题。模具采用分体式对合结构设计，拆分后的模腔分别对应刷头的植毛区域与刷柄衔接位，合模时通过模体上预设的定位孔完成精准对位，避免合模错位导致的成品飞边过厚问题。设计阶段优先考虑3D打印工艺的成型特性，模腔边缘做了0.2mm的圆角过渡，既减少打印过程中的支撑耗材用量，也能降低硅胶固化后脱模时的阻力，避免刷头的细硅胶齿出现断裂变形。模腔的刷头成型区域做了等距排列的齿槽结构，槽宽控制在1.2mm，槽深8mm，刚好适配食品级硅胶的流动填充特性，固化后的硅胶齿具备足够的弹性，涂刷时不会因为受力过度出现弯折倒伏，也能保证酱料附着量均匀，不会出现涂刷痕迹深浅不一的情况。刷柄衔接位的模腔做了渐变锥度设计，成型后的硅胶刷头可以紧密套在木质或塑料刷柄上，使用过程中不会出现刷头脱落的问题，衔接处的密封结构也能避免酱料渗入刷头与刷柄的缝隙，降低清洁难度。模具整体外形尺寸控制在120mm*80mm*60mm范围内，属于小型桌面级3D打印设备可直接成型的尺寸范畴，不需要额外拆分打印后拼接，打印完成后只需要简单去除支撑、打磨模腔表面即可投入使用，不需要后续的机加工工序。模体上预留的两个定位孔直径为4mm，既可以用定位销完成合模固定，小批量生产时也可以直接用长尾夹夹持模体完成锁模，不需要额外制作模架，适配个人创作者、小型手工作坊的小批量生产需求，不需要投入高额的钢模开模成本。模腔的表面粗糙度控制在Ra1.6，既保证硅胶固化后表面光滑无毛刺，也不会因为表面过于光滑导致硅胶粘附模腔，脱模时可以直接将固化后的硅胶件从分体模腔中取出，不需要额外喷涂脱模剂，减少食品接触场景下的化学试剂残留风险。这套模具的设计思路完全围绕3D打印快速成型的优势展开，跳过传统模具的复杂加工流程，从结构设计上适配增材制造的工艺特点，同时兼顾成品的使用性能与生产环节的操作便捷性，针对硅胶刷头这类小型日用品的小批量定制生产场景做了针对性的结构优化，既满足日常烹饪、烧烤的使用需求，也能适配不同直径的通用刷柄，不需要单独配套生产刷柄，进一步降低生产端的物料成本与仓储压力。
