食品级硅胶培根成型模具结构设计

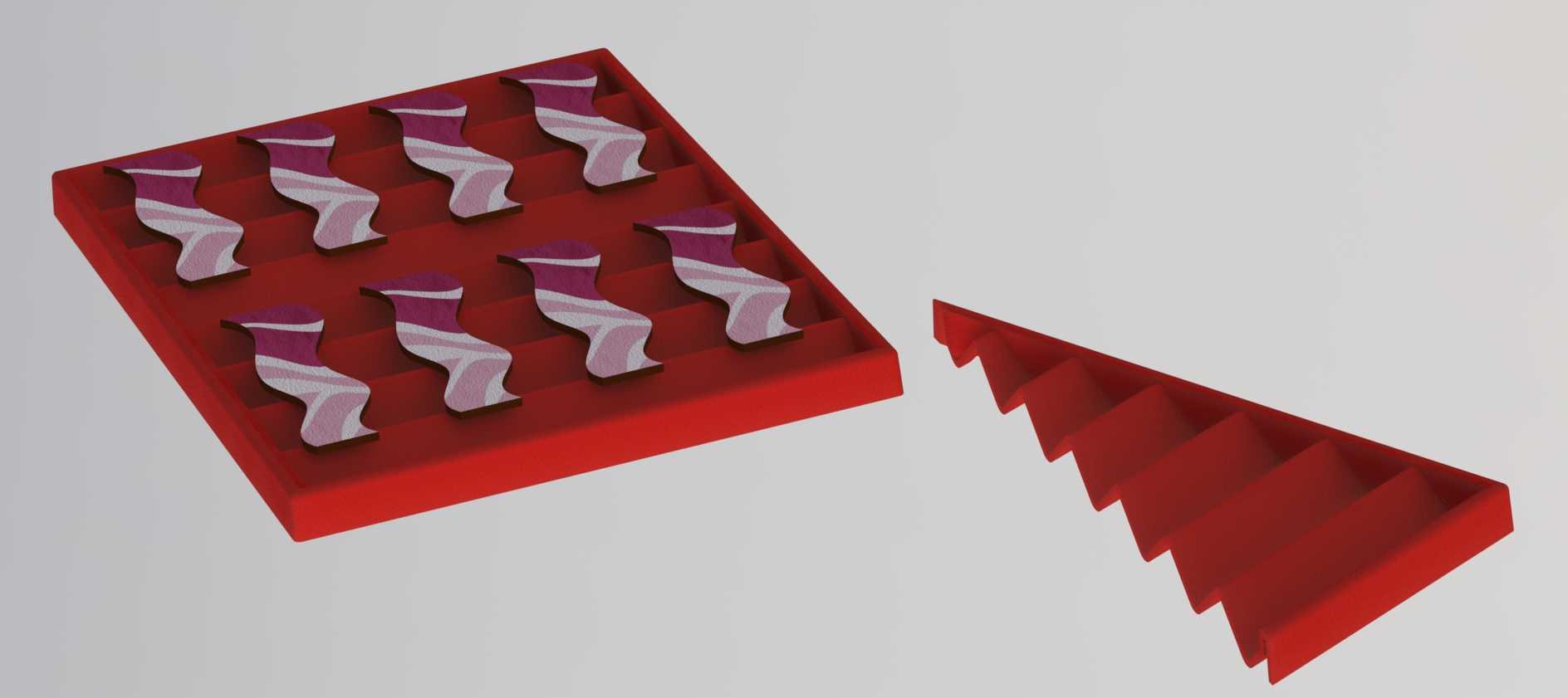

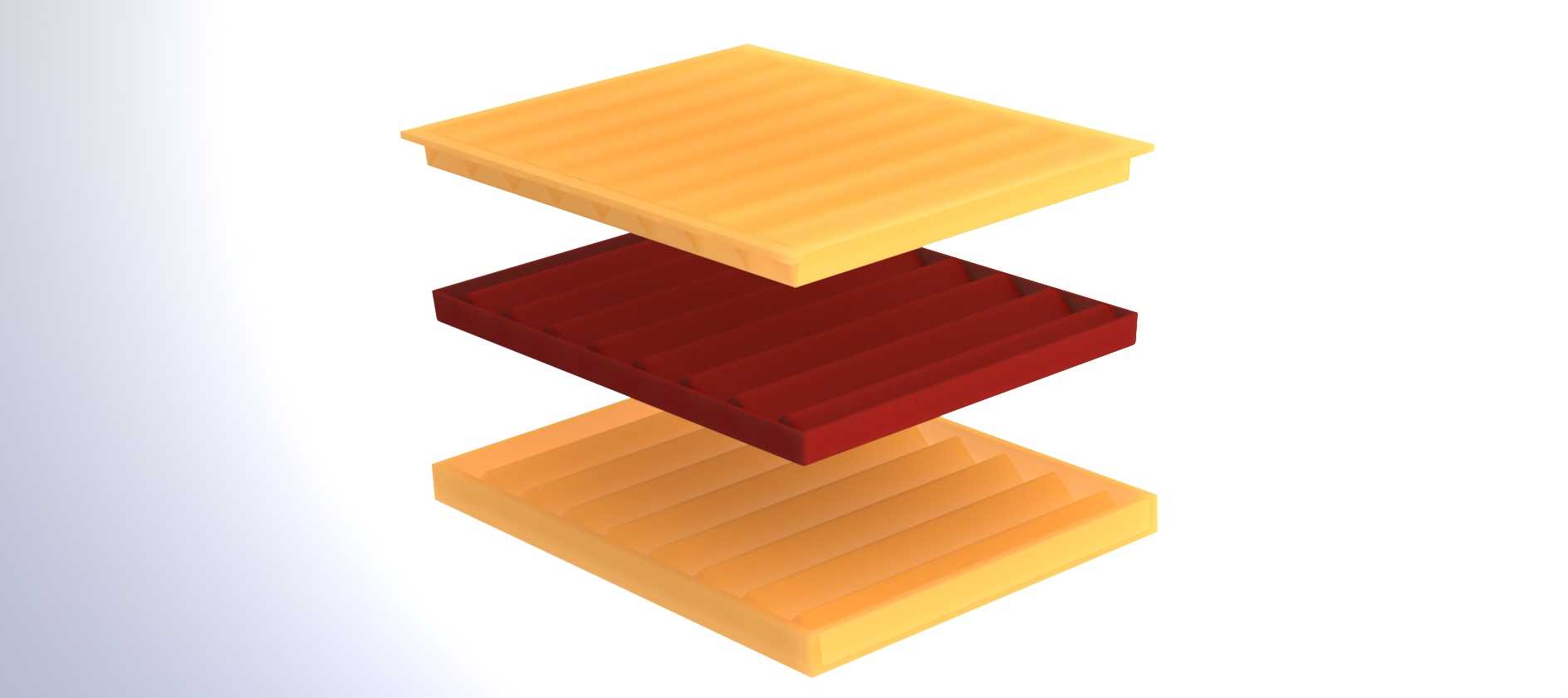

这套分层式硅胶培根成型模具，主要面向小批量低脂培根制品的试制与家庭、小型工坊的手工生产场景，适配3D打印快速制模的加工工艺，解决了传统金属培根模具开模成本高、小批量定制灵活性差的痛点。模具采用三层叠合的分体式结构，上下两层为带平行条状成型槽的托盘结构，中间层为对应槽位的压合隔板，合模后可形成均匀厚度的培根成型腔体，槽体的排布间距经过反复校准，既保证每片培根的受热均匀性，也避免压合过程中食材溢出腔体边界。

从设计思路来看，整体采用无尖锐倒角的圆角过渡处理，所有棱边均做R2以上的圆角打磨，一方面适配硅胶模具的脱模特性，减少食材与模腔的粘连概率，另一方面也符合食品接触类器具的卫生要求，无清洁死角，日常使用后可直接冲洗无残留。上下托盘的边缘设置了1.5mm高度的定位止口，叠合时可自动对齐中间隔板，无需额外定位销结构，降低了3D打印的支撑用量，打印完成后仅需简单去除支撑毛刺即可投入使用，无需二次机加工。

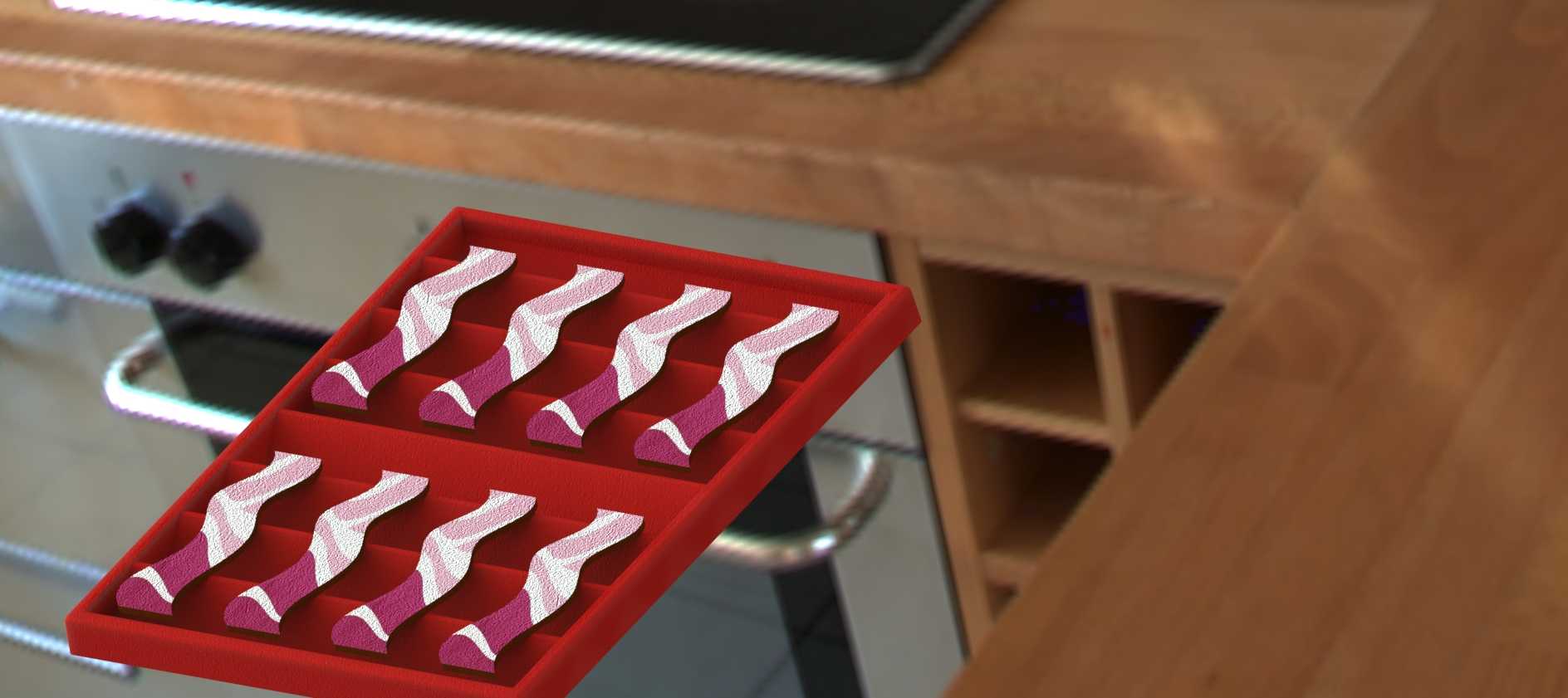

在实际使用场景中，该模具可直接放入常规家用烤箱或低温慢煮设备中使用，模腔的深度设置为5mm，压合后可形成厚度均匀的培根片，平行槽的宽度统一设置为25mm，长度为120mm，单批次可成型8片标准尺寸培根，完全满足2-3人份的餐食制作需求。模具的整体外轮廓尺寸为150mm×150mm×32mm，叠合后的总高度适配绝大多数家用烤箱的层架间距，无需调整烤箱内部结构即可直接放置使用。

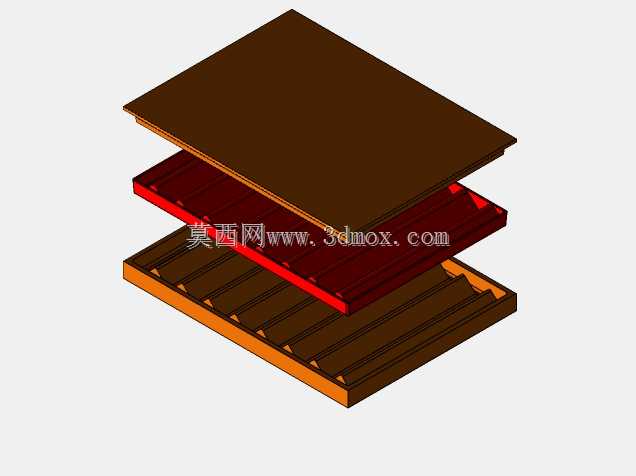

结构设计上，中间隔板的上下两面均设置了与上下托盘槽位对应的凸筋，凸筋高度为2mm，压合时可刚好嵌入托盘槽内，将食材均匀压制成型，同时隔板表面做了微磨砂处理，减少与硅胶食材的粘附力，脱模时可直接取下隔板，成型的培根片可完整从槽内取出，不会出现断裂、变形的问题。上下托盘的底部设置了2mm高度的垫高脚，放置在操作台面上时可形成空气流通间隙，避免模具底部与台面直接贴合造成的局部温度不均，同时也方便使用者抓取搬运，不会因为模具表面温度过高造成烫伤。

针对3D打印的工艺特性，整套模具的所有壁厚均设置为3mm，既保证了模具整体的结构强度，反复使用不会出现变形开裂，也尽可能降低了打印耗材的用量，打印过程中所有结构均采用自支撑设计，悬空部位的倾斜角度均大于45度，无需添加额外支撑结构，大幅降低了后处理的工作量。模具的合模间隙控制在0.2mm，既保证叠合定位的顺畅性，不会出现卡滞问题，也避免压合过程中食材从合模缝隙溢出，保证成型后培根片的边缘整齐无飞边。
