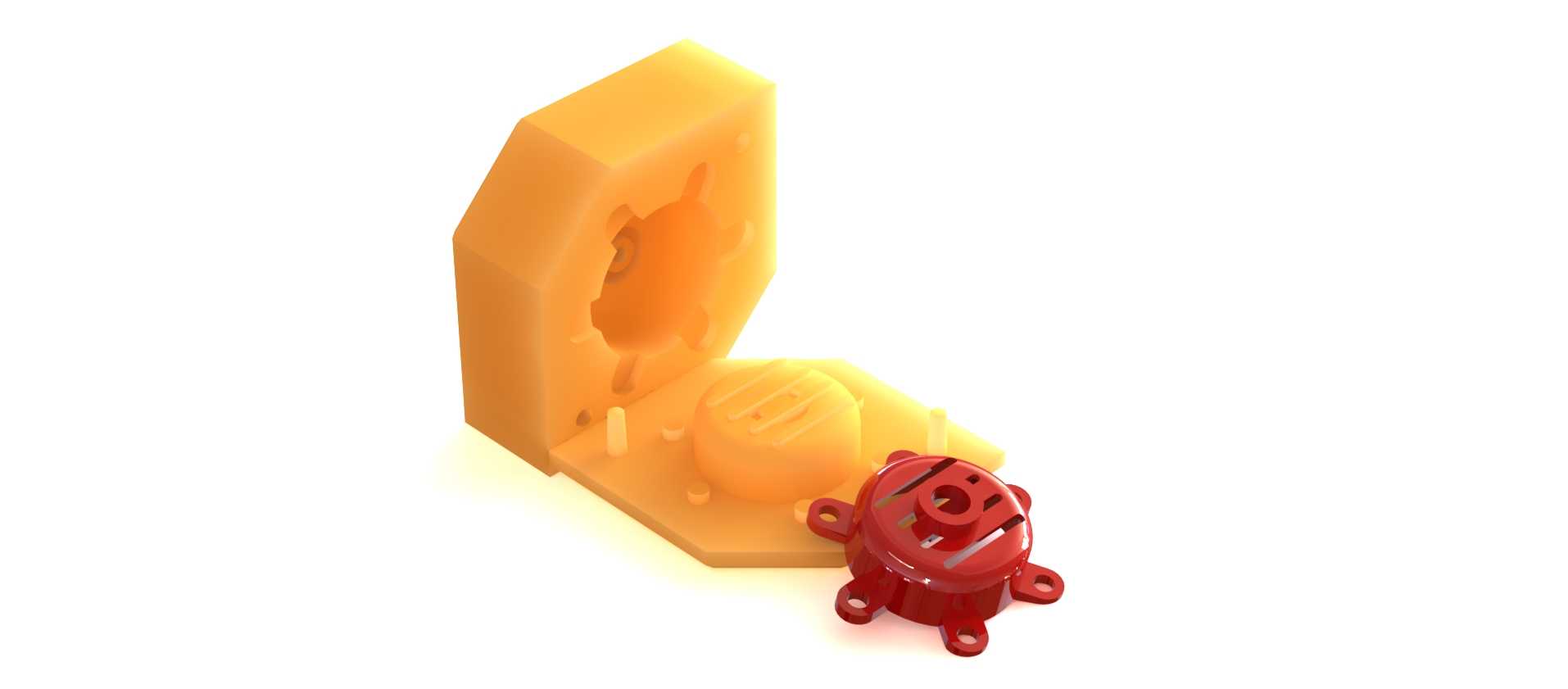

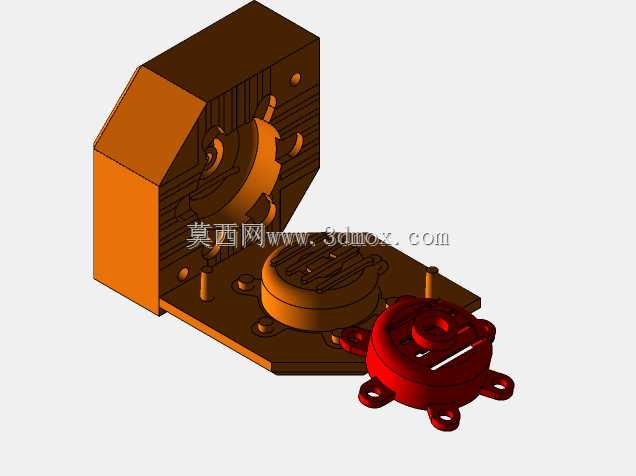

塑料发动机罩3D打印成型模具结构

这套模具结构针对小批量试制阶段的塑料发动机罩部件开发，适配增材制造工艺的成型特性，省去了传统钢模复杂的冷却水路、顶出机构与模架装配环节，直接通过3D打印完成模腔与型芯的一体化制作，多用于概念验证阶段的样件快速产出，无需投入高额的开模成本，能在产品研发初期快速验证发动机罩的装配匹配度、外观曲面流畅度与安装点位精度。从结构设计逻辑来看，模腔部分完全复刻发动机罩的外表面曲面，分型面沿着部件的最大轮廓边界设置，避免出现倒扣结构导致打印完成后无法顺利脱模，型芯部分对应发动机罩的内侧加强筋、安装凸台结构，所有棱边都做了适配3D打印工艺的圆角过渡，减少打印过程中的支撑材料用量，同时降低后期打磨处理的工作量。模具的安装边界预留了通用的装夹定位槽，可直接固定在常规的工装平台上完成注料作业，整体外形尺寸适配主流桌面级及工业级FDM、光固化3D打印机的成型仓尺寸，无需拆分打印即可一次性完成整个模体的制作。在实际试制场景中，这类打印模具可承受低压力的注料成型需求，适合生产十到百件级别的概念样件，用来验证发动机罩与周边发动机舱部件的间隙匹配、安装孔位的同轴度，以及塑料材质在发动机舱工作温度下的形变情况，相比传统机加工模具，制作周期能缩短七成以上，研发迭代过程中如果需要调整发动机罩的局部曲面或者安装结构，只需要修改三维模型重新打印模具即可，不需要对钢模进行复杂的补焊、铣削加工。模具的合模定位依靠边角处的定位凸台与凹槽实现，合模后配合间隙控制在0.1mm以内，避免注料过程中出现飞边问题，注料口设置在模具的非外观面位置，成型后去除浇口不会影响发动机罩的外观面质量，排气结构顺着分型面的间隙自然排布，不需要额外加工排气槽，就能满足小批量注料过程中的排气需求，避免样件内部出现气泡、缺料等成型缺陷。
