3D打印笔帽成型模具结构设计

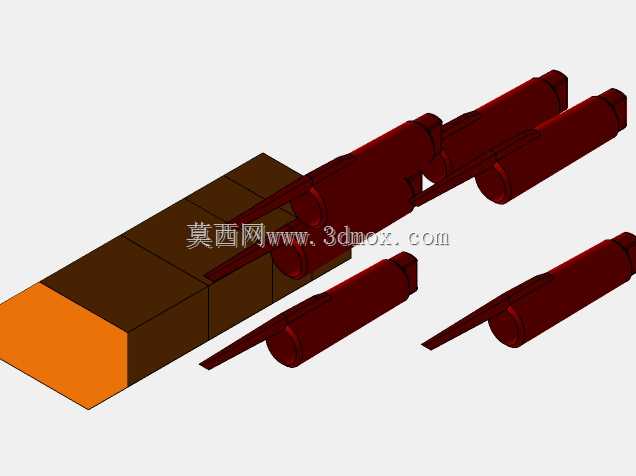

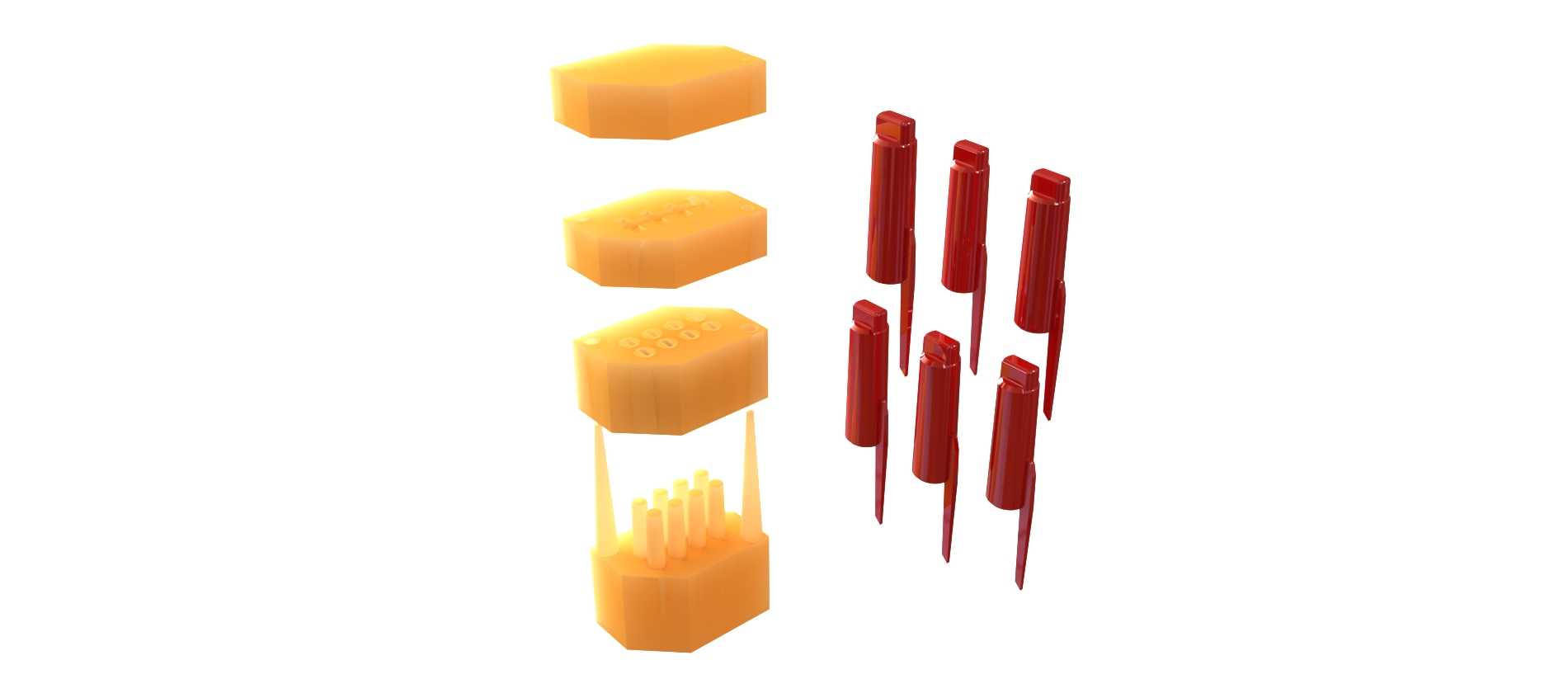

这套笔帽成型模具适配小批量笔帽制品的生产场景，整体采用分体式模腔布局，可同时完成多件笔帽的一次成型作业，适配桌面级3D打印设备的加工成型需求，无需传统钢制模具的复杂开模工序，能快速完成小批量文具配件的试制与小批量交付。从结构设计逻辑来看，模具拆分了上模型腔、下模型芯以及侧抽芯成型组件，上模部分对应笔帽的外轮廓成型面，做了均匀的脱模斜度处理，避免成型后脱模时出现表面刮花、粘模的问题，型腔表面预留了0.1mm的抛光余量，打印完成后简单打磨即可获得光滑的外表面效果，匹配笔帽作为外观件的表面质量要求。下模部分集成了笔帽内部的倒扣成型结构，对应笔帽内部的卡接凸台，采用直顶配合小角度斜顶的组合脱模方式，不需要额外加装复杂的抽芯驱动结构，手动即可完成开模取件，适配小批量生产时的低设备投入需求。侧部的细长成型杆对应笔帽侧部的笔夹结构，成型杆与模腔的配合间隙控制在0.05mm以内，避免打印成型时出现飞边，减少后续的修边工作量。从安装边界来看，整套模具的外形尺寸适配常规桌面级FDM3D打印机的成型仓尺寸，不需要对设备做额外改造即可直接打印模具本体，模具合模时的定位采用四周的止口定位结构，合模偏差可控制在0.1mm以内，保证成型后的笔帽壁厚均匀，不会出现偏心、壁厚不均导致的装配问题。在实际使用场景中，这套模具既可以用于文具设计阶段的笔帽手板验证，快速验证笔帽与笔身的配合松紧度、笔夹的夹持力度，也可以用于小批量定制笔类产品的生产，不需要投入高额的钢制模具开模成本，缩短产品的上市验证周期。设计时特意将进料口设置在模具的底部中心位置，进料流道做了锥形过渡，减少充模时的阻力，成型后流道凝料可以轻松去除，不会在笔帽外观面留下明显的浇口痕迹。模具的排气槽开设在分型面的边缘，深度控制在0.02mm，既能保证充模时型腔内的空气顺利排出，避免成型件出现气泡、缺料的问题，又不会出现溢料飞边。针对笔帽内部的透气孔结构，模具上对应的小型芯做了根部加强处理，避免3D打印后小型芯出现断裂，同时小型芯与下模的配合采用可拆换结构，若后续需要调整透气孔的尺寸，只需要更换对应的小型芯即可，不需要重新打印整套模具，降低了设计迭代的成本。整套模具的合模导向采用四个角位的定位销，定位销与销孔的配合采用间隙配合，开模合模过程顺畅，不会出现卡滞的情况，即使是没有注塑操作经验的人员，也可以快速完成合模、注料、开模取件的全流程操作。
