3D打印硅树脂管接头成型模具结构

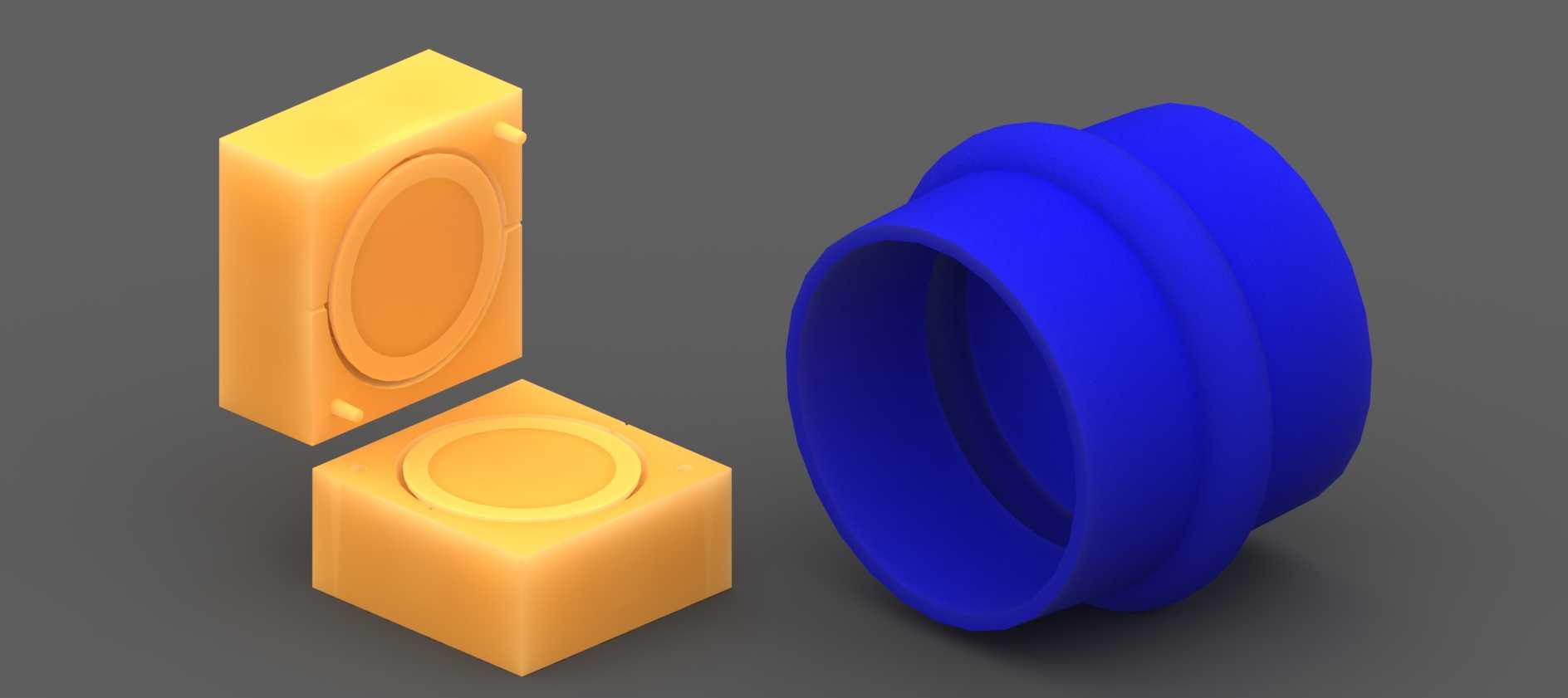

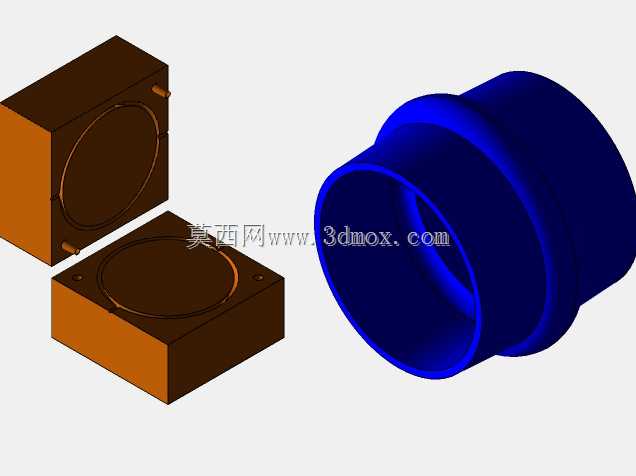

这套模具专门用于小批量硅树脂柔性管接头的快速成型生产，适配小口径流体输送管路的快速连接需求，在实验室流体管路搭建、小型化工试验装置配管、家用净水设备管路改装这类场景中，这类定制化管接头的需求零散且规格多变，开传统钢模的成本高、周期长，采用3D打印制作的模具刚好能匹配这类小批量定制的生产节奏。模具采用分体式结构设计，上下模的合模定位依靠模体边缘的凸台与凹槽配合，无需额外加装导柱导套就能保证合模精度，模腔的轮廓完全匹配管接头的外壁形状，成型后的管接头带有两道环形凸筋，装配时能和对接硬管形成过盈配合，无需额外卡箍就能实现管路密封，避免流体输送过程中出现渗漏问题。设计过程中优先考虑了3D打印的工艺特性，模体所有棱角都做了R2以上的圆角过渡，避免打印过程中出现应力集中导致模体开裂，同时模腔表面预留了0.1mm的抛光余量，打印完成后只需简单打磨就能获得光滑的模腔表面，保证成型后的硅胶管接头外壁无明显台阶、毛刺，减少后续修整工作量。模体的整体外形采用方块式结构，上下模合模后的整体尺寸控制在100mm*80mm*120mm范围内，不需要大尺寸打印设备就能制作，日常存放时可以直接叠放在常规物料架上，不会占用过多仓储空间。合模时只需将上下模的定位凸台对准卡合，不需要额外的锁模机构，依靠硅胶固化过程中的轻微膨胀就能实现模体自紧，注料口设置在上模的中心位置，注料时能保证硅树脂流体均匀填充整个模腔，避免出现缺料、气泡等成型缺陷。开模过程也做了适配性设计，上下模的分型面设置在管接头的最大轮廓处，开模时可以直接沿轴向分离上下模，不会出现硅胶件卡在模腔内的问题，成型后的管接头可以直接从模腔中取出，不需要设计额外的顶出机构，大幅简化了模具的整体结构。这套模具生产的管接头可以适配不同材质的硬质管路连接，不管是PVC硬管、亚克力透明管还是小型金属管路，只要外径和接头内径匹配就能实现可靠连接，在小批量管路改装、试验装置搭建场景中，能大幅减少非标接头的采购等待周期，降低小批量定制的生产成本。
