桌面索环生产用3D打印成型模具结构

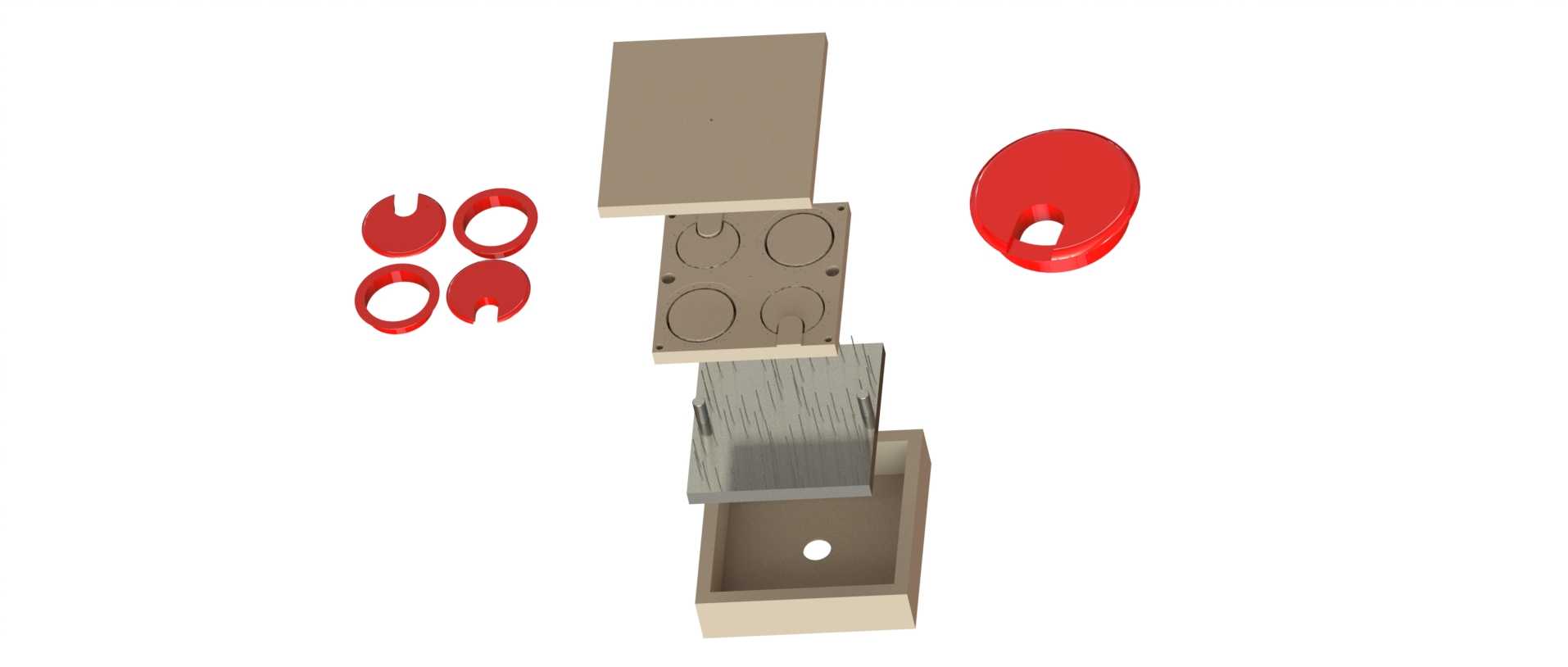

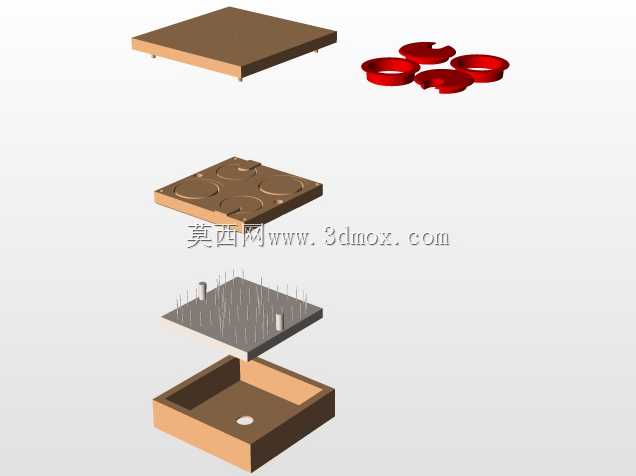

这套模具主要用于生产桌面走线索环，日常办公场景里，办公桌、工作台面的线缆穿孔位置，都需要这类索环做边缘防护，避免线缆被板材切口磨损，同时也能遮挡开孔边缘的毛刺，让台面走线更规整。整套模具采用分体叠层结构设计，适配桌面级3D打印设备的成型尺寸，不需要额外的大型加工设备就能完成模具本身的制作，小批量定制索环的时候，不需要开传统钢模，能大幅缩短试制周期。模具的分型面沿着索环的轴向轮廓拆分，上下模合模后形成的型腔完全匹配索环的外形，包含外侧的环形挡边、中间的穿线缺口以及内侧的卡接结构，注料后成型的索环不需要二次修整就能直接卡入台面开孔。模具的定位结构设计在模架的四个角位，采用凹凸止口配合，合模时能自动对齐型腔，不会出现错边问题，模架外侧的导向边做了倒角处理，拆装的时候不需要额外找正，徒手就能完成合模、开模操作。模腔部分做了0.2mm的脱模斜度，打印完成的模具不需要额外打磨抛光，成型后的索环就能顺利脱出，不会出现粘模的情况。模具的底座部分预留了溢料槽，注料时多余的原料会流入溢料槽，不会在索环的分型面位置产生多余的飞边，减少后续的修边工作量。整套模具的外形尺寸控制在150mm见方以内，叠合后的总高度不超过120mm，不管是放在桌面3D打印机的成型平台上制作模具本身，还是后续用这套模具小批量浇注索环，都不需要占用太大的操作空间。索环本身的尺寸适配常规办公桌的50mm标准走线孔，成型后的索环外侧卡圈直径52mm，内侧穿线孔直径38mm，挡边厚度2mm，卡入台面后和板面齐平，不会突出台面影响物品摆放。模具的进料口设计在上模的中心位置，注料时原料能从中心向四周均匀填充型腔，避免出现缺料、气泡的问题，成型后的索环密度均匀，边缘强度足够，反复插拔线缆也不会出现开裂的情况。针对不同厚度的桌面，只需要更换中间的模套部分，就能生产不同卡接高度的索环，不需要重新制作整套模架，能适配18mm、25mm等不同厚度的常用板材，小批量定制不同规格的索环时，只需要调整模套的尺寸，模架部分可以通用，进一步降低了小批量生产的成本。模具的各个拆分部件都做了壁厚均匀化设计，3D打印制作模具的时候，不会因为壁厚差异出现翘曲变形，打印完成后不需要做退火处理就能直接使用，模架的边角位置都做了R2的圆角处理，操作的时候不会划伤手部，日常存放堆叠也不会出现磕碰崩角的问题。
