注射器功能测试用3D打印注塑模具结构

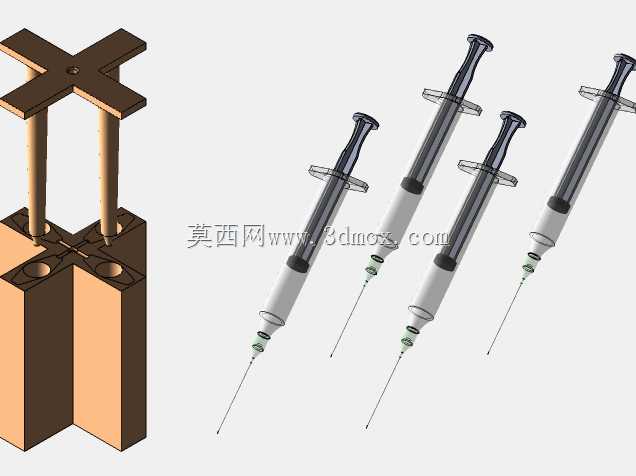

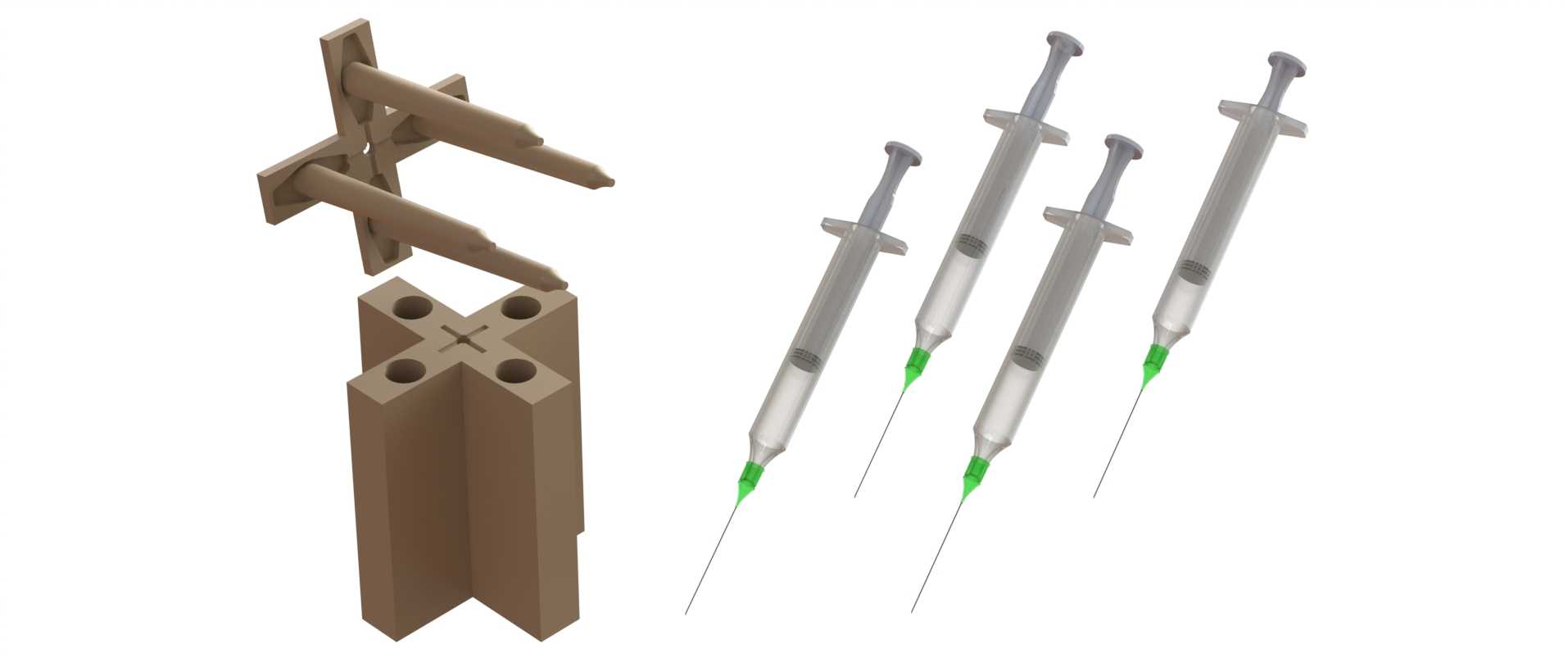

这套模具结构主要面向医用耗材研发阶段的小批量试样场景，针对注射器推杆、针筒配合段的功能验证需求设计，无需开制传统钢模即可完成核心装配性能的快速校验。从结构布局来看，模具采用一模四腔的排布方式，流道采用十字形平衡式布局，进胶点设置在注射器筒体的端部非配合面位置，避免进胶痕迹影响后续推杆与针筒的滑动配合精度，四个型腔沿中心对称分布，能够保证各型腔进料压力一致，减少不同试样件的成型收缩差异。模具的成型部分对应注射器的筒体与推杆配合段，型腔尺寸按照常用一次性注射器的标称尺寸预留了3D打印耗材的收缩余量，针对PLA、PETG等常见FDM打印耗材的收缩特性，径向尺寸预留0.2%的收缩补偿，轴向尺寸预留0.15%的补偿量，保证打印出的试样件能够直接完成装配测试。模具的分型面设置在筒体的法兰端面位置，合模定位依靠四个角位的定位柱与定位孔配合，定位间隙控制在0.1mm以内，既能够保证手动合模的顺畅度，又能避免合模错位导致的试样件飞边问题。在实际使用场景中，研发人员可以直接使用桌面级FDM设备打印这套模具，无需后续的机加工抛光工序，打印完成后清理流道内的支撑材料即可进行低压注胶测试，可用于验证不同牌号医用塑料的推杆滑动阻力、筒体密封性等核心功能参数，也可用于注射器结构改型阶段的快速迭代，省去传统钢模开模的漫长周期与高额成本。模具的整体安装边界适配常规桌面3D打印机的成型平台尺寸，整体外形尺寸控制在120mm×120mm×180mm范围内，无需大尺寸打印设备即可完成制作，模具的脱模结构采用简单的直推式设计，成型后直接沿轴向推出试样件即可，无需复杂的抽芯、斜顶结构，降低了3D打印模具的制作难度，同时也能满足小批量试样的脱模需求。针对测试场景的特殊需求，模具的型腔表面做了0.1mm的余量预留，测试人员可以根据实际测试需求对型腔表面进行简单打磨，调整试样件的壁厚与表面粗糙度，模拟不同量产工艺下的产品表面状态，让测试数据更贴近量产产品的实际性能。流道的截面采用梯形设计，既能够减少注胶过程中的压力损失，也能在脱模时方便流道凝料的取出，流道末端设置了冷料穴，能够储存注胶前端的冷料，避免冷料进入型腔影响试样件的成型质量。
