交通警示标识龟裂套管注塑成型模具

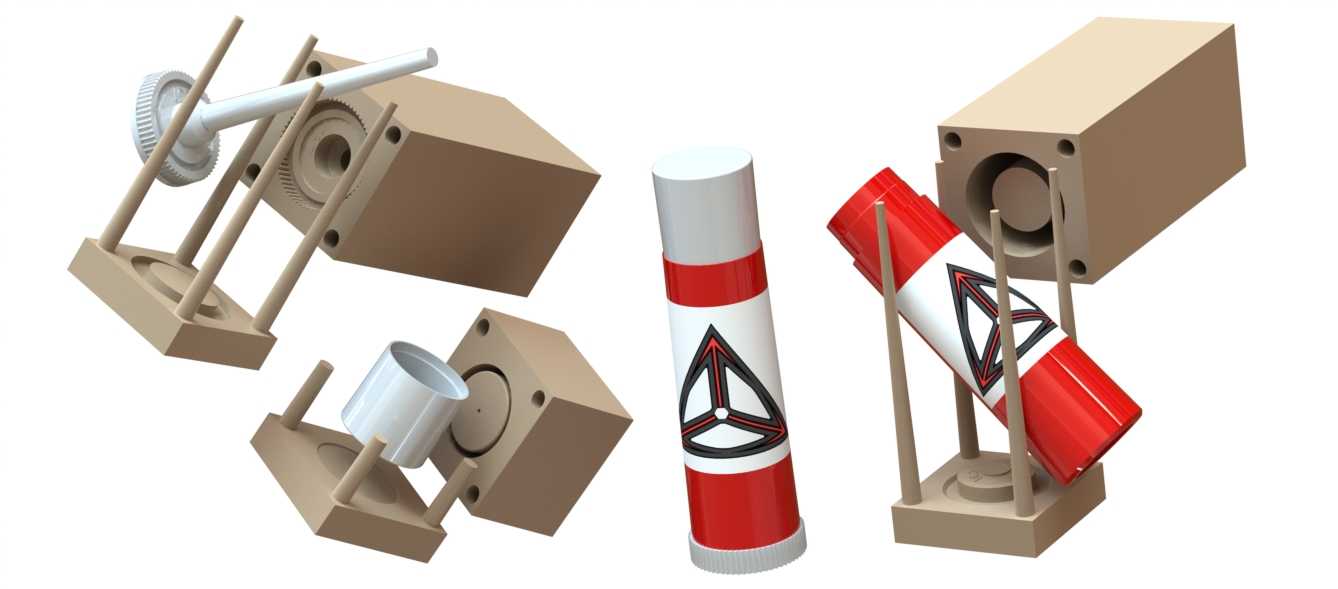

这套模具对应道路警示类柱状标识的外覆龟裂套管生产需求，这类套管主要套设在道路隔离桩、警示柱外侧，依靠表面预制的龟裂纹理结构，在车辆剐蹭、外力碰撞时通过自身形变吸收冲击能量，避免刚性柱体直接磕碰造成车辆或人员损伤，同时醒目的红白配色搭配三角警示标识，能在雨雪、夜间低能见度环境下提升可视距离，广泛应用于城市道路路口、厂区通道、施工围挡周边的警示防护场景。模具采用分体式模腔布局，单模次可同时成型直筒型、斜置型两种不同安装角度的套管坯件，匹配不同倾斜角度警示柱的装配需求，模腔内壁做了微蚀纹理处理，直接在注塑阶段成型套管表面的龟裂防滑纹路，省去后续二次印刷或纹理加工工序，提升生产效率。模架部分采用标准模胚搭配定制镶件结构，上下模的定位导柱做了加长导向设计，合模时的定位精度可控制在0.02mm以内，避免披锋、错模缺陷，进胶点设置在套管坯件的非外观端面，成型后胶口痕迹隐藏在装配贴合面，不会破坏外表面警示标识的完整性。针对套管带标识区域的曲面结构，模具对应位置做了随形冷却水道设计，冷却回路距离模腔表面的距离均匀控制在8-10mm，确保不同壁厚区域的冷却速率一致，避免成型后出现翘曲变形，保证套管套设到柱体上时的贴合度。顶出结构采用多根顶杆均匀分布在坯件的装配端面，顶出力分散均匀，不会在薄壁套管表面留下顶白、顶穿缺陷。整套模具适配常规卧式注塑机安装，模架的安装孔位、开模行程均匹配通用注塑机的参数边界，吊装、装夹时可直接使用标准码模件固定，无需额外定制安装工装。模具拆分后的镶件可单独拆卸更换，当某一规格的套管纹理或标识需要调整时，仅需更换对应模腔镶件即可，无需重新制作整套模架，能快速适配不同规格警示套管的小批量生产需求，同时模具自带的流道凝料自动脱落结构，可配合注塑机的机械手实现全自动生产，减少人工取件的操作环节，适配规模化的防护配件生产场景。
