离心式流体叶轮结构三维设计作品

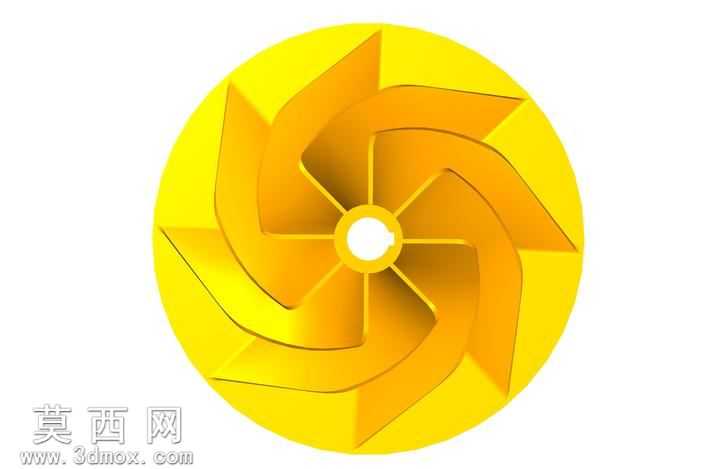

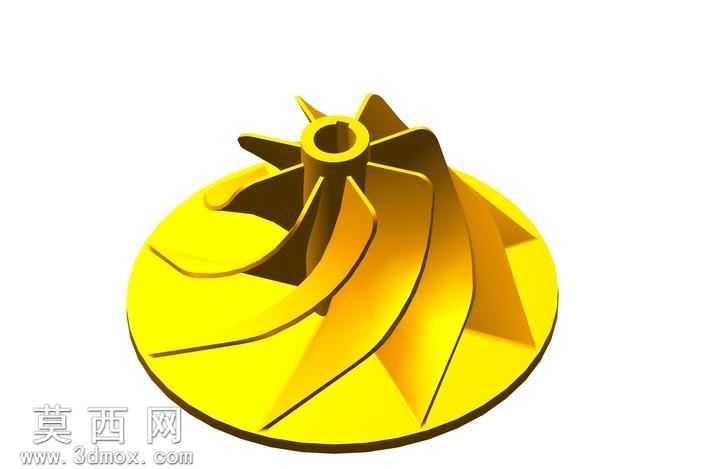

本作品为离心式流体叶轮的三维结构设计，整体采用一体化回转式结构布局，核心由中心轮毂、径向延伸的曲面叶片、底部圆形轮盘三部分构成，建模过程严格遵循流体机械叶轮的结构设计逻辑，保证各部分衔接顺滑无几何干涉。建模阶段首先确定叶轮的整体回转基准轴，以中心轴为定位基准创建轮毂的基础回转特征，轮毂中心预留标准轴孔，用于后续与动力输出轴完成装配定位，轴孔边缘做倒角过渡处理，避免装配时出现应力集中与棱边刮损的问题。叶片部分采用曲面成型逻辑构建，每片叶片从轮毂根部向外延伸至轮盘边缘，曲面弧度经过连续曲率调整，从轮毂处的小曲率曲面平滑过渡到轮盘边缘的大曲率弧面，叶片之间的流道宽度均匀变化，符合离心式流体部件的流道设计要求，保证流体在流道内可以获得稳定的导向与动能传递。轮盘部分为圆形薄壁盘状结构，与所有叶片的外边缘、轮毂底部完全衔接，形成封闭的单侧流道侧壁，轮盘边缘做圆角收边处理，整体结构无尖锐棱角。材质渲染阶段采用亮面金属材质模拟实际加工后的铝合金叶轮质感，表面赋予高反光金属漆面效果，通过光影调整突出叶片曲面的弧度变化与结构层次感，清晰展现叶片之间的流道空间与整体结构形态。设计过程中重点关注叶片曲面的连续性，通过边界混合的方式逐片调整叶片曲面的控制点，保证每片叶片的曲面曲率一致，相邻叶片之间的间距均匀，旋转阵列后整体结构对称度符合回转部件的动平衡基础要求；同时对轮毂与叶片的衔接位置做加厚与圆角过渡处理，提升结构的连接强度，避免实际运行过程中应力集中导致叶片断裂的问题。整体模型结构完整，几何特征清晰，可用于流体机械结构展示、原理教学演示或后续的流体仿真分析参考，完整还原了离心叶轮的典型结构特征与曲面设计要点。
