齿轮传动式机器人夹持器总成结构

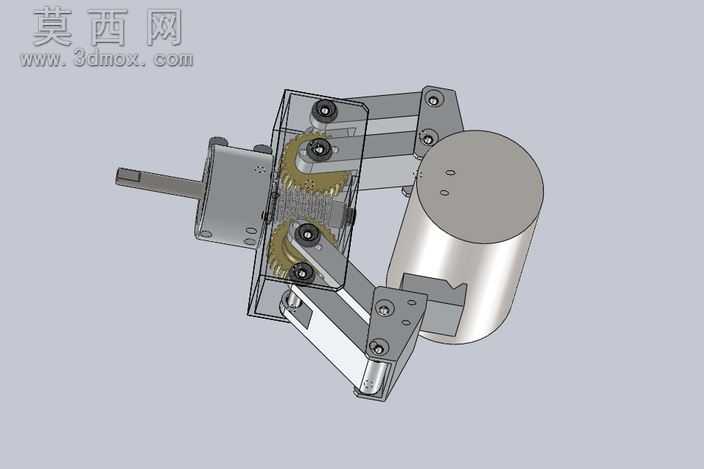

本作品为机器人末端执行器夹持器总成，采用三维建模软件完成全参数化结构设计，建模过程严格遵循机械设计规范，对所有零部件进行了精准的尺寸约束与装配配合校验，确保各运动部件无干涉、传动路径顺畅。模型整体采用剖视展示方式呈现内部传动结构，可清晰观察到内部多级齿轮啮合传动布局，动力输入侧连接驱动部件，通过齿轮组的扭矩传递带动两侧夹臂完成同步开合动作，夹臂铰接点经过力学优化设计，可在夹持作业时提供稳定的夹持力，适配圆柱类工件的抓取搬运作业。建模阶段对金属结构件赋予了贴合实际加工的材质属性，传动齿轮、铰接销轴、夹臂基体分别对应不同的金属材质表现，外壳部分采用半透明显示效果，既保留了外观完整性，又能直观展现内部传动逻辑，渲染效果兼顾结构展示清晰度与视觉真实感。设计过程中重点考量了夹持器的传动效率与结构紧凑性，将齿轮传动组集成在夹臂基座内部，大幅缩小了整体安装体积，夹爪部分采用适配圆弧面的夹持轮廓，可与圆柱形被夹持工件形成足够的接触面积，避免夹持过程中出现工件滑脱、表面压损的问题。各铰接转动副均预留了合理的装配间隙，符合实际机械加工与装配的公差要求，整体结构可直接用于机器人末端执行器的方案验证、教学演示或后续加工出图参考，完整还原了齿轮传动式夹持器从动力输入到夹持动作输出的全流程机械逻辑，每一处连接结构、传动齿形、安装定位孔都按照实际工业应用标准进行建模，不存在结构缺失或配合错误，能够直观展现电动夹持器的核心工作原理。
