单电机驱动拾取放置联动机构设计

　　这套拾取放置联动机构，核心设计目标是用单台动力源完成拾取、抬升、平移、下放的全流程动作，常见于3C电子小零件装配、轻量五金件分拣、食品包装线的小件转运工位，适配重量在500g以内的小型工件搬运需求，相比传统多气缸、多电机配合的拾放方案，能大幅降低动力元件采购成本，减少电控点位的调试工作量。

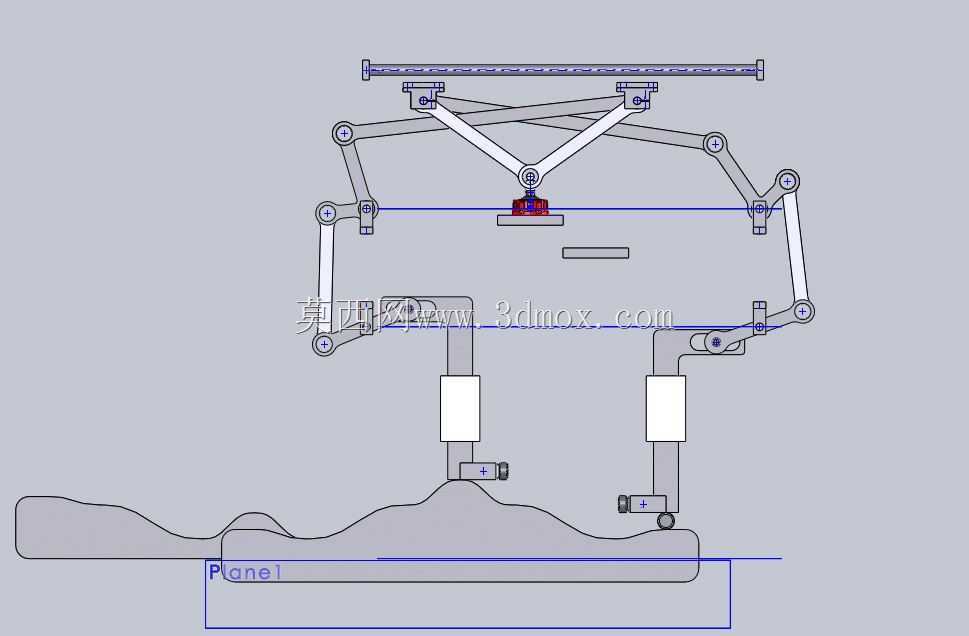

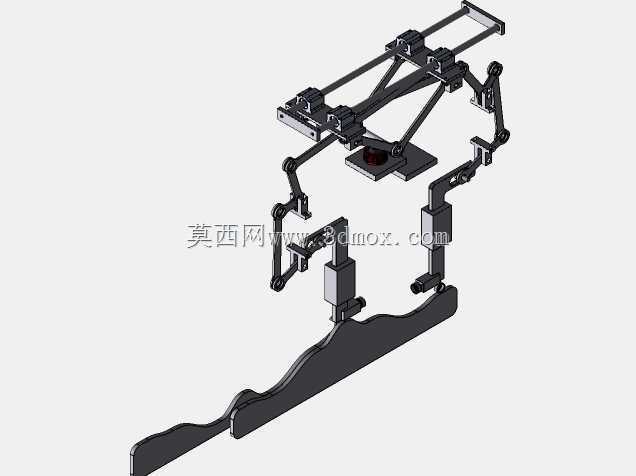

　　从结构逻辑来看，整套机构的动力输入集中在底部的单台驱动端，通过底部的凸轮轮廓轨迹配合两组对称布置的剪叉连杆、侧摆支撑臂完成动作时序的匹配：当驱动轴转动时，底部的凸轮随动件先触发抬升动作，带动中间的拾取端垂直上升脱离工件承载位，随后两侧的铰接连杆同步展开，带动拾取端沿水平方向平移至放置位上方，最后凸轮轨迹进入下降段，拾取端垂直下放完成工件放置，整套动作的时序完全靠机械结构的轨迹约束实现，不需要额外的传感器做位置触发，在高速往复运行的工况下动作一致性更强，不会出现多轴配合的累计误差。

　　安装边界方面，整套机构的固定端集中在底部的安装基座上，基座预留了两组平行的安装孔位，可直接固定在铝型材机架的工作台面上，基座的总宽度不超过320mm，纵向深度控制在180mm，抬升行程最大为60mm，水平平移行程最大为120mm，适配相邻工位间距在100-110mm的布局场景，拾取端的安装接口为标准的M5螺纹孔，可根据工件类型更换真空吸盘、夹爪或者磁吸拾取头，不需要改动主体连杆结构。

　　设计过程中对连杆的铰接点做了等强度校核，所有转动副位置都预留了标准衬套的安装位，长期运行时可通过更换衬套降低维护成本，两侧的支撑臂采用对称布置的结构，运动过程中拾取端始终保持水平状态，不会出现工件倾斜掉落的问题，剪叉结构的中间铰接点做了间隙补偿设计，避免连杆加工误差导致的运动卡滞。在实际产线适配时，可直接根据产线的节拍要求调整驱动电机的转速，不需要重新调整结构参数，单周期动作最快可做到0.8秒/次，连续运行时的机构振动量远小于多气缸配合的拾放方案，对机架的刚性要求更低，适合在轻型工作台架上安装使用。

　　需要注意的是，这套机构属于概念设计阶段的结构方案，落地应用时需要根据实际拾取的工件重量调整连杆的板材厚度，凸轮轮廓线可根据实际需要的动作时序做微调，比如增加拾取端的停留时间、调整抬升和平移动作的重叠比例，来匹配不同工位的工艺需求，比如在拾取位置增加0.2秒的停留等待真空建立，在放置位置增加短暂停留保证工件定位准确。
