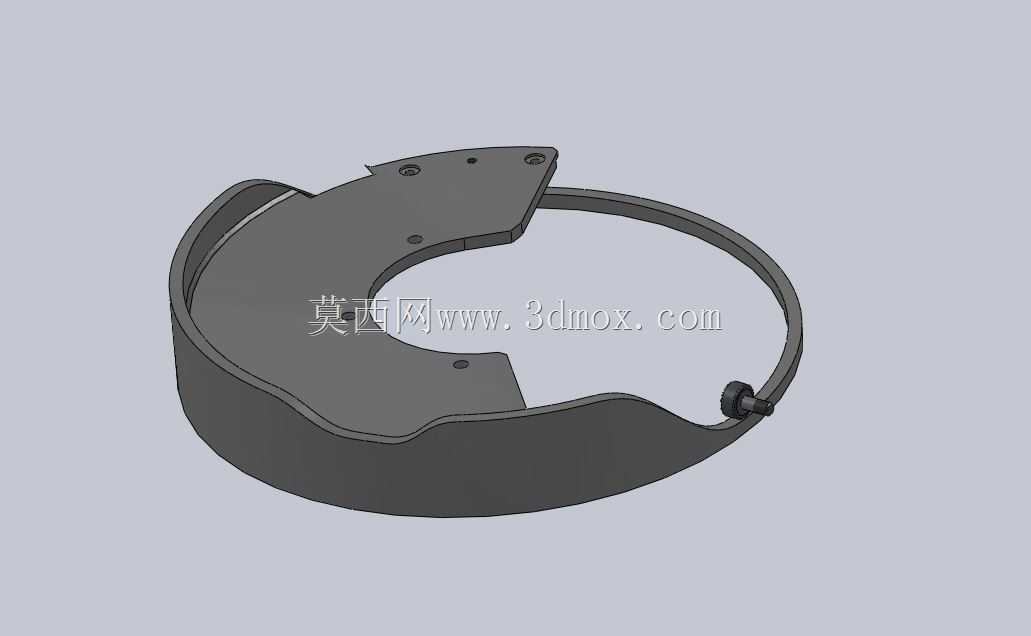

这类带特定上下轮廓的开合式凸轮构件,常配套在光电检测、位移传感类设备的触发传动环节,在自动化检测工位、小型精密执行机构里承担行程切换、动作时序触发的核心作用,区别于常规盘形整周凸轮,它采用开口C型环带结构,不需要整周穿轴安装,能直接卡套在对应圆柱基座外侧,适配设备内部紧凑的环形安装空间,在小型传感检测模组里,这类结构能避免整周凸轮安装时需要拆解周边轴系的麻烦,后期维护更换不需要拆解整套传动链,直接松脱侧边紧定螺钉即可取下构件调整或替换。从功能特性上看,构件的内外环带做了等宽壁厚设计,外侧曲面的上下起伏轮廓是核心工作型面,上轮廓对应传感触发的抬升行程,下轮廓对应复位回落行程,型面的过渡段全部做了平滑相切处理,没有硬拐点,
能保证配套的从动件滚轮在沿轮廓滚动时不会出现卡滞、冲击,在高速往复触发的工况下,平滑过渡的型面能减少从动件的跳动量,降低传感信号的误触发概率。设计过程中首先要匹配配套从动件的滚轮直径,轮廓的凹槽曲率不能小于滚轮半径,避免出现运动干涉,开口处的两个对接端做了加厚凸台,凸台上预留的安装孔位用来穿接紧固件,保证C型环卡套在基座上时的抱紧力足够,不会因为传动受力出现开口扩张、构件移位的问题,侧边的紧定螺钉孔位做了沉头处理,螺钉锁紧后端头不会突出构件外轮廓,避免和周边的传感支架、线路产生刮碰。安装边界上,构件的内环直径要和配套基座的外径做小间隙配合,间隙控制在0.02到0.05毫米之间,既能保证安装时顺利卡入,
又不会因为间隙过大导致传动过程中出现径向窜动,影响轮廓行程的精度;构件的轴向宽度要匹配从动件的滚轮厚度,保证滚轮全程都能和轮廓型面有效接触,不会出现脱边的情况;开口处的开合角度要根据安装空间的操作余量设定,保证不用过度掰动构件就能顺利卡入基座,同时掰动时的应力不会超过材料的屈服强度,避免出现永久变形。在实际应用场景里,这类凸轮常配套在小型分选设备的传感触发工位,当输送线上的待检测工件经过检测位时,凸轮随基座转动,通过轮廓起伏带动从动件触发光电传感器完成信号采集,相比常规的连杆触发结构,这种轮廓凸轮的传动行程固定,时序一致性好,长时间运行不会出现行程漂移,能保证检测信号的稳定性;在一些小型精密夹具的动作切换环节,
这类凸轮也能用来控制夹爪的开合行程,通过上下轮廓的不同升程,匹配夹爪张开、夹紧两个工位的行程需求,不需要额外设置行程开关,靠机械轮廓就能保证动作位置的精度。设计时还要考虑构件的受力情况,轮廓面的受力点主要集中在升程段,所以升程段对应的壁厚做了局部加厚处理,避免长期受力出现磨损变形,构件的边缘全部做了倒角去毛刺处理,安装时不会划伤操作人员,也不会刮蹭周边的线路和防护件;表面做了氧化发黑处理,既能提升构件的防锈能力,也能降低轮廓面的反光,避免对周边的光电传感器产生光干扰,影响检测精度。
