对称式自适应仿形拾取执行机构设计

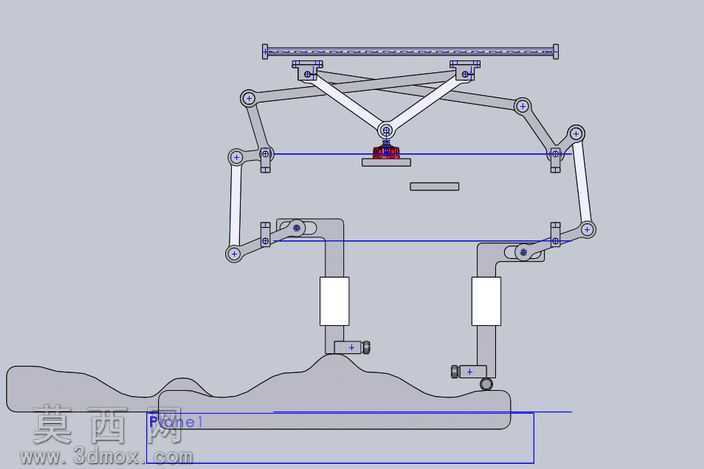

本作品为对称布局的自适应仿形拾取执行机构三维模型，整体采用左右完全镜像的结构设计，核心依托多组铰接连杆的联动特性实现功能。建模阶段严格遵循机械设计公差规范，对每一处铰接转动副的配合间隙、连杆的长度比例、支撑立柱的安装定位都做了精准的参数化设定，所有转动副位置均预留了标准销轴的安装空间，可直接导出工程图用于实际加工装配。模型的结构逻辑清晰：顶部设置横向安装导轨，可适配不同行程的水平移动模组，两组交叉布置的主连杆作为核心传力构件，分别连接左右两侧的多级随动臂，随动臂末端设置接触滚轮，可在机构下压过程中沿下方异形工件的轮廓面滚动，自动调整各段臂体的张开角度，保证两侧夹持端始终贴合工件表面，实现对不规则轮廓工件的稳定拾取。建模过程中对各运动构件做了全局干涉检查，模拟机构从初始张开状态到完全抱紧工件的全行程运动，验证了所有连杆在运动范围内无卡滞、无碰撞，铰接点的转动角度均在合理受力区间内。材质设定上，主体连杆与支撑结构采用45号钢材质参数，接触滚轮采用聚氨酯包胶材质，既保证整体结构的刚性强度，又避免拾取过程中刮伤工件表面，底部的仿形支撑座根据目标工件的轮廓做了适配型面设计，与两侧随动臂配合形成多点定位，提升拾取过程的稳定性。设计思路围绕异形工件的柔性拾取需求展开，摒弃传统定制化夹具的单一适配性缺陷，通过纯机械连杆的联动实现自适应仿形，无需额外添加传感器或电控元件即可适配一定尺寸范围内的曲面类、异形轮廓工件，结构简单可靠，维护成本低，可广泛应用于自动化生产线的上下料工位，针对表面轮廓不规则、定位存在小幅偏差的工件实现稳定抓取，模型包含完整的装配层级关系，各零件均可单独编辑修改，方便使用者根据自身的工件尺寸、负载需求调整连杆长度、支撑高度等参数，快速适配不同的使用场景。
