摆动运动凸轮轮廓结构设计方案

　　在自动化装配、轻工包装、检测分选这类需要周期性往复摆动输出的工位上，摆动凸轮是替代气缸直推加连杆转换结构的核心传动部件，相比连杆机构的硬限位冲击，凸轮轮廓驱动的摆动动作能在全程保持可控的加速度曲线，在每分钟120次以上的高频往复工况下，能把摆臂末端的定位抖动控制在0.02mm以内，完全适配视觉检测工位的取像稳定性要求。这套摆动凸轮轮廓的设计，首先是从工位端的负载特性倒推的：摆臂末端搭载300g的检测传感器模块时，摆动行程的两端需要设置15ms的停顿区间，用来给传感器留出采样稳定时间，中间摆动段的运动规律选用修正正弦加速度曲线，避免启动和停止瞬间的刚性冲击，从根源上降低摆臂支撑轴承的交变载荷。设计过程中先确定两个核心安装基准：

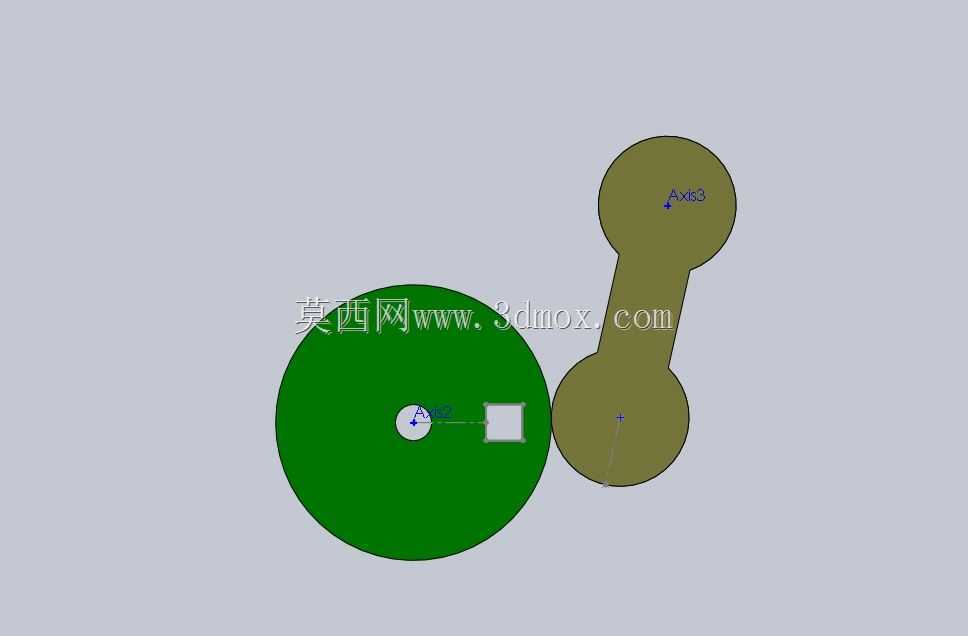

　　凸轮的旋转中心到摆杆铰接中心的中心距是固定安装边界，这个尺寸直接决定了凸轮基圆半径的最小值，基圆选得过小会让轮廓压力角超过许用值，直接导致传动卡滞甚至凸轮表面过早磨损失效，这套轮廓把推程段最大压力角控制在28度以内，回程段控制在35度以内，完全满足直动从动件的压力角设计规范。从结构外形来看，凸轮本体采用盘式结构，中心设置定位孔和键槽，直接和驱动输出轴配合，不需要额外的转接法兰，安装时只要保证凸轮端面和摆杆滚子的轴线垂直，就能避免滚子偏磨的问题。摆杆部分采用双圆弧端头的结构，两端分别和凸轮轮廓、负载摆臂铰接，中间的杆长经过优化，在满足摆动行程的前提下尽可能缩短力臂，降低凸轮接触面的接触应力。实际应用中，

　　这套凸轮轮廓可以直接适配常见的间歇摆动工位，比如给料机构的分料拨叉摆动、贴标机构的标纸压合摆臂动作、检测设备的探针上下摆动工位，不需要重新做运动规律的推导，只要根据实际安装的中心距调整基圆偏移量，就能快速适配不同的设备机架尺寸。设计时特意把轮廓的过渡段做了曲率连续处理，没有出现尖点或者曲率突变的位置，加工时用三轴铣床就能完成轮廓铣削，后续淬火处理后表面硬度能达到HRC55-60，在无润滑的工况下连续运行寿命能超过8000小时。另外考虑到装配误差的容错性，轮廓的停顿段预留了0.1mm的等距修形量，就算安装时中心距有0.05mm以内的偏差，也不会出现摆臂到位后过顶或者行程不足的问题，不需要反复调整垫片厚度来补偿装配误差，

　　能大幅降低现场装配的调试时间。在运动仿真验证阶段，这套轮廓在整个运动周期内，摆杆滚子和凸轮轮廓始终保持单接触，没有出现脱开或者双接触的情况，不会产生传动间隙带来的异响，就算驱动轴的转速有±10%的波动，摆臂的动作时序偏差也不会超过2ms，完全能和上下游工位的动作节拍精准匹配。
