可调式快速压紧夹持工装结构设计

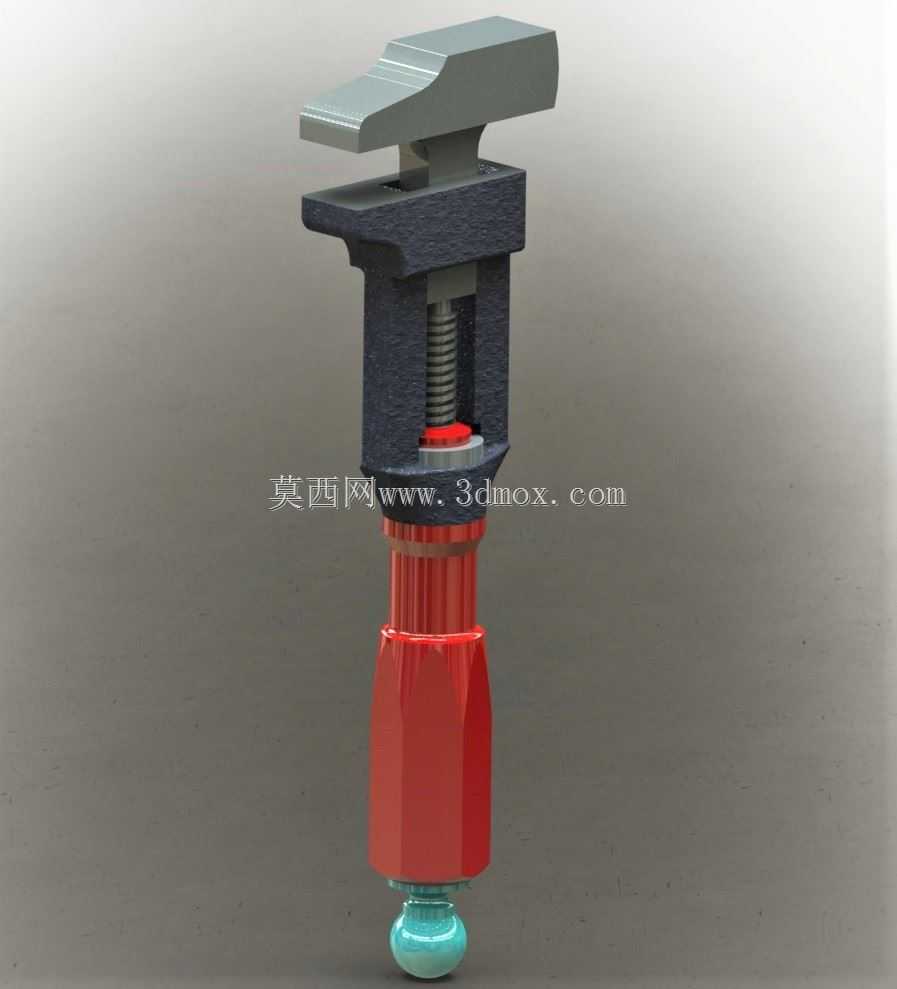

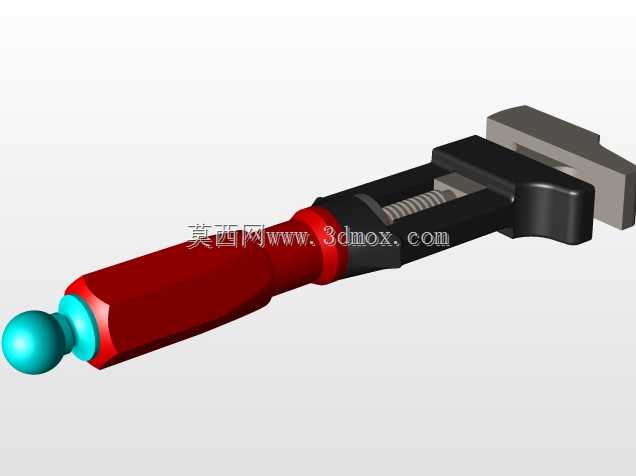

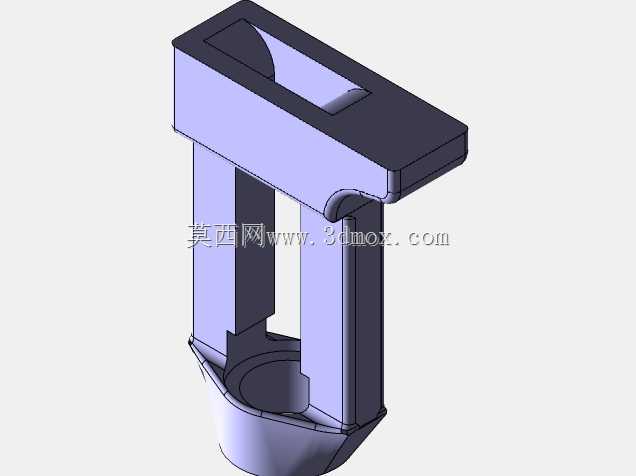

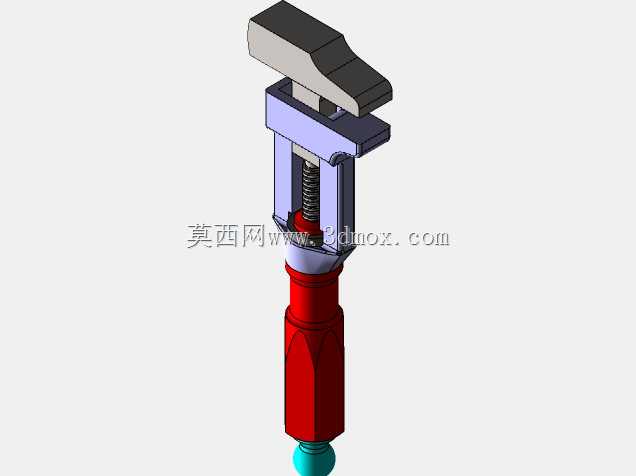

该夹持机构属于手动快速压紧类工装，核心应用场景覆盖小件机加工工位装夹、装配线工件定位、工装板治具固定、检具工件压紧等环节，在小批量多品种的离散加工场景中适配性极强，无需外接气源电源即可完成快速夹紧与松脱操作，适合没有集中动力源的零散工位、户外临时装夹作业、维修现场工件固定等场景使用。从功能特性来看，该机构采用螺旋进给配合压头自适应结构，下部的滚花握持段做了多面防滑切削处理，操作人员单手即可完成旋转进给操作，旋转过程中内部梯形丝杆带动上部压块做垂直方向的进给运动，压块与丝杆连接位置预留了微小的摆动间隙，可自适应被压工件表面的微小角度偏差，避免压接过程中出现点接触压痕、压紧力分布不均的问题。压头前端做了加宽平面处理，接触工件的压合面边缘做了小倒角去毛刺处理，既可以增大与工件的接触面积降低单位面积压强，避免软质工件表面被压伤，也能防止压合过程中边缘刮擦工件表面。设计过程中优先考虑了操作的人机工程性，握持段的直径适配成年男性手掌握持尺寸，旋转进给的行程控制在单手握持旋转3到4圈即可完成完全压紧到完全松开的全行程切换，避免操作过程中需要反复换手调整握持位置，提升装夹效率。上部的固定基座采用T型槽适配结构，可直接嵌入标准工业铝型材工作台的T型槽内，也可通过底部螺栓孔固定在专用工装板上，安装边界的孔位间距适配主流的100mm、150mm间距型材槽位，无需额外加工转接板即可完成快速安装。丝杆传动部分采用梯形螺纹设计，具备自锁特性，压紧到位后不会因为加工过程中的振动出现松脱退牙的问题，无需额外增加锁止结构即可保证装夹的可靠性，压紧力可通过操作人员的旋转力矩灵活控制，针对不同材质的工件可调整压紧力度，既可以固定硬质金属工件，也可适配塑料、木质等软质工件的装夹需求。机构的外露运动部件都做了限位结构，丝杆旋出到最大行程位置时会被内部限位台阶挡住，不会出现操作过程中丝杆完全旋出脱落的问题，日常维护仅需定期在丝杆螺纹位置涂抹少量润滑脂即可，无需复杂的拆解保养，适合车间复杂工况下长期使用。压块的悬臂长度控制在合理范围内，压紧过程中不会出现过大的形变，保证压紧位置的精度稳定性，可满足普通机加工、装配定位的精度要求，整体结构没有复杂的异形零件，所有零部件都可采用常规的机加工工艺完成加工，加工成本低，损坏后可快速更换备件，适配车间的日常备件管理需求。
