便携式翻盖户外烧烤炉结构设计

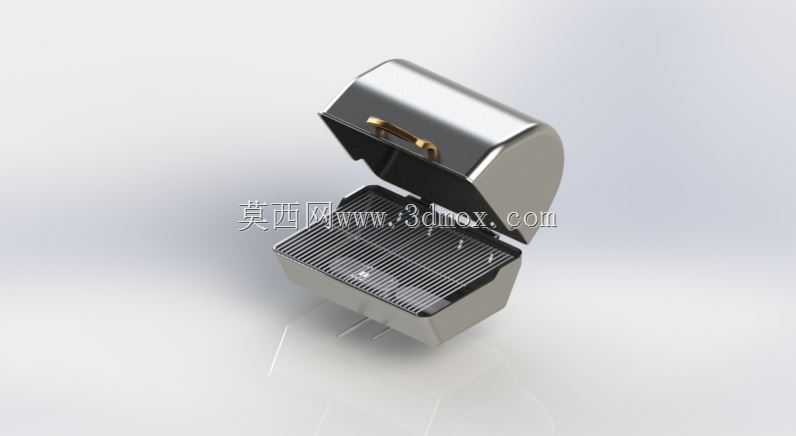

这款翻盖式便携烤架的设计，首先围绕户外露营、庭院小聚这类小体量烧烤场景展开，区别于商用大型烧烤台，它的核心定位是满足2-4人单次烧烤的使用需求，不需要外接固定管路，整体可独立放置在平整台面或地面即可使用。从结构设计逻辑来看，上翻盖采用圆弧过渡的金属壳体，内部做了隔热衬层的预留空间，闭合时可以和下部炉体形成密封腔体，一方面能在焖烤时锁住内部热量，让食材受热更均匀，另一方面闭合后可以阻挡炭灰洒落，移动收纳时不会弄脏携带的包具。下部炉体的承托格栅采用等距栅条设计，栅条间距控制在8mm左右，既可以保证炭块不会从缝隙掉落，又能让空气从栅条间隙流通，给木炭燃烧提供足够的氧气，不需要额外加装鼓风装置就能维持稳定的燃烧状态。炉体底部预留了三个支撑脚的安装位，支撑脚采用可拆卸式设计，安装后可以让炉体底部和放置面保持30mm的间隙，避免高温直接传导到桌面造成烫损，拆卸后可以直接收纳在炉体内部，不会额外占用收纳空间。上翻盖的把手采用隔热材质包裹的结构，安装位置距离翻盖壳体有20mm的隔热间隙，即使炉内温度达到200摄氏度以上，把手表面温度也能维持在可直接触碰的范围，不需要额外佩戴防烫手套就能开启翻盖。整体外形的长宽尺寸控制在320mm*240mm左右，闭合后的整体高度为220mm，这个尺寸边界刚好可以放入常规的户外露营收纳箱中，不会和其他露营装备产生尺寸干涉。炉体的侧边预留了通风调节口的安装位，可以通过滑动挡板调整开口大小，以此控制进入炉内的空气流量，进而调整炭火的燃烧温度，适配不同食材的烤制需求，比如烤制肉类时可以开大通风口提升炉温，烤制蔬菜时可以关小通风口维持低温慢烤的状态。格栅和炉体之间采用抽拉式的安装结构，不需要借助工具就可以直接取出格栅，方便使用后清理炭灰和残留的食物残渣，降低后续维护的难度。壳体的边角全部做了R5的圆角处理，避免尖锐的金属边角在携带或使用过程中划伤使用者，所有钣金拼接处都做了卷边处理，既提升了壳体的结构强度，又能消除拼接处的锋利毛边。
