卫浴横排式防臭墙排下水弯管结构

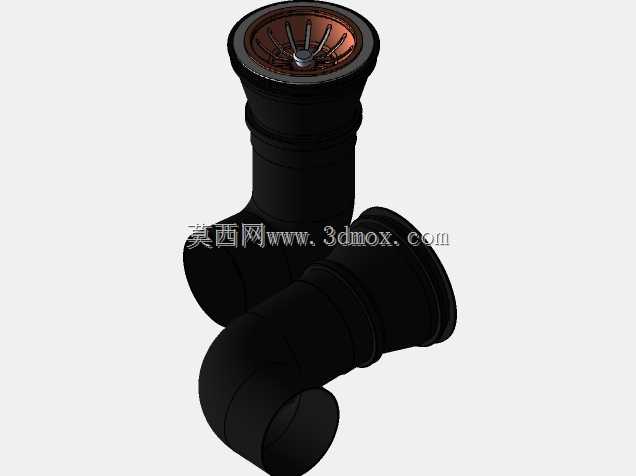

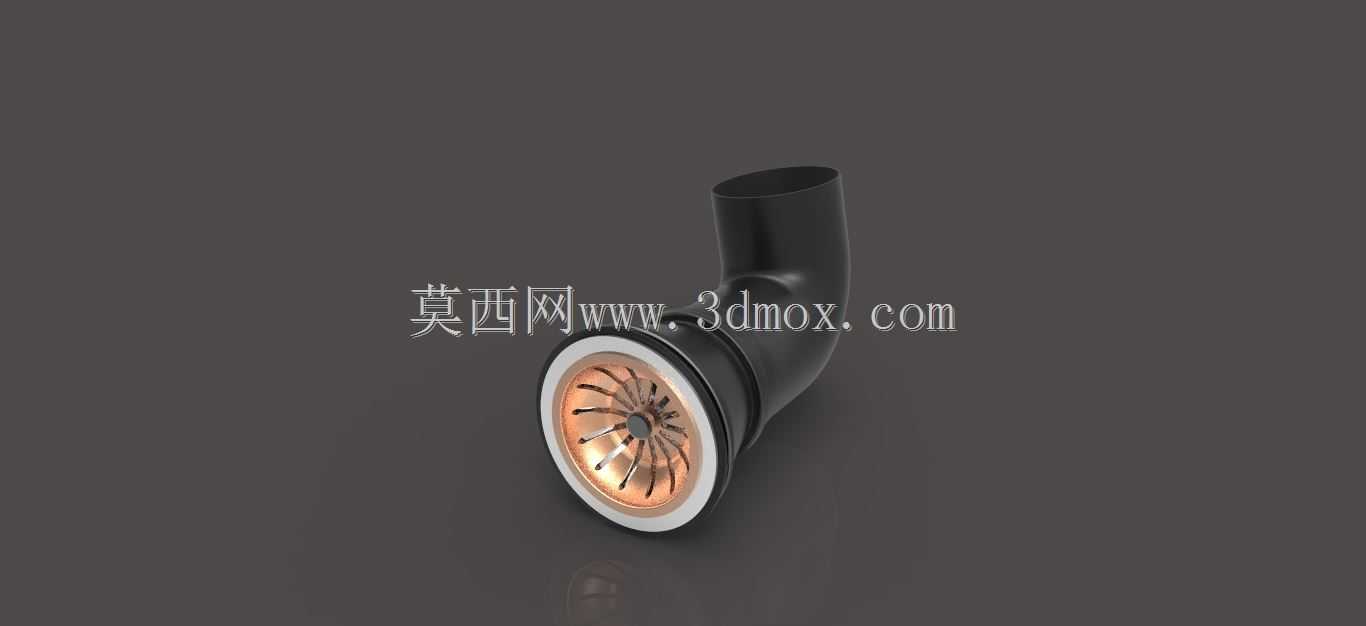

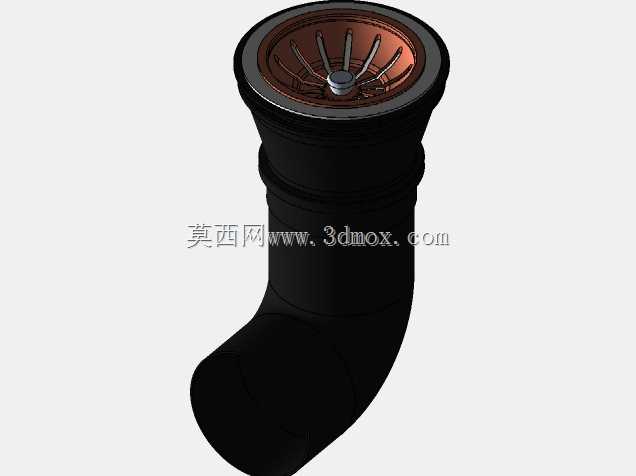

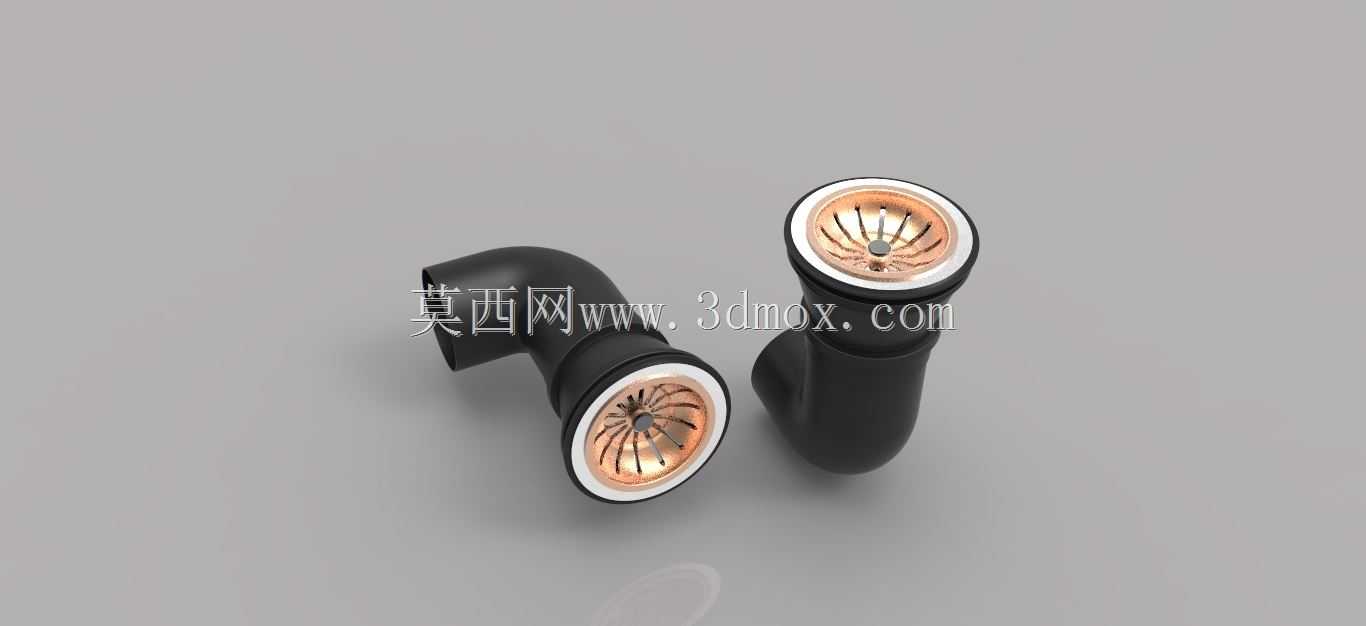

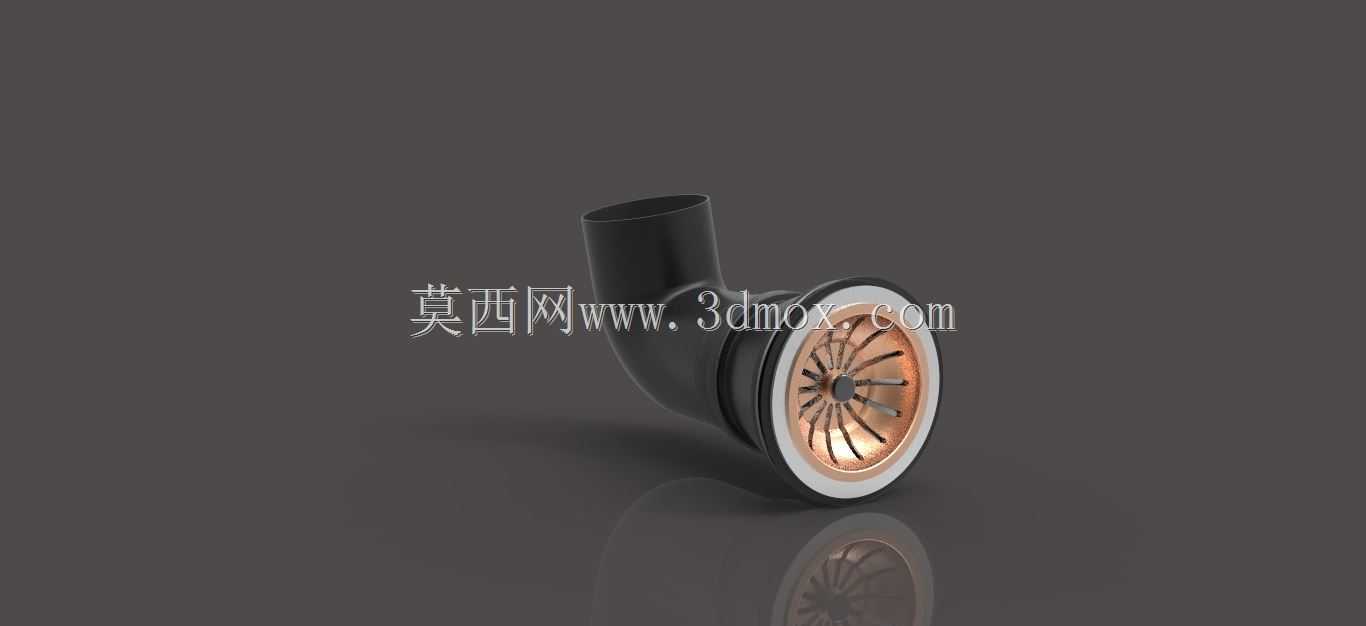

这款墙排式下水弯管主要适配台盆、浴缸等卫浴设施的同层排水场景，在降板不足的老旧住宅改造、精装房同层排水施工中应用较多，相比传统直排下水结构，能规避楼板穿孔带来的渗漏风险，也能减少下层空间的吊顶占用高度。从实际使用需求出发，设计时首先考虑了水封防臭的核心功能，弯管的存水弯段预留了足够的水封高度，能阻断排水管道内的异味、虫害返溢到室内空间，同时弯管内壁做了顺滑的弧面过渡，没有直角凸起结构，排水过程中不会滞留毛发、纤维类杂物，大幅降低日常使用的堵塞概率。安装边界上，这款弯管的进水端采用标准螺纹接口，适配市面主流的下水器出水尺寸，出水端可直接对接墙面预埋的50mm排水支管，整体安装后突出墙面的距离控制在合理范围，不会占用台盆下方过多的储物空间，也能适配挂墙式台盆的安装要求，不会出现管件外露影响美观的问题。结构设计上，弯管的转弯处做了加厚处理，应对日常排水过程中的水流冲击，同时进水端的密封胶圈预留了压缩余量，安装时不需要额外缠绕过多生料带就能实现可靠密封，后期检修拆卸也更方便。端部的排水格栅做了放射状的导流槽设计，既能拦截较大体积的杂物落入管道，也不会因为格栅开孔过小影响排水速度，格栅与弯管主体采用可拆卸连接，日常清理杂物时不需要拆卸整个管件，只需要拧开端部格栅就能完成清理作业。从建模逻辑来看，整个管件的曲面过渡都做了曲率连续处理，没有应力集中的尖角位置，不管是采用ABS注塑还是铜材压铸生产，都能保证成型过程中料流填充顺畅，不会出现缺料、缩痕的成型缺陷，壁厚设计也均匀一致，避免生产过程中出现翘曲变形的问题，保证成品的尺寸精度满足安装配合要求。
