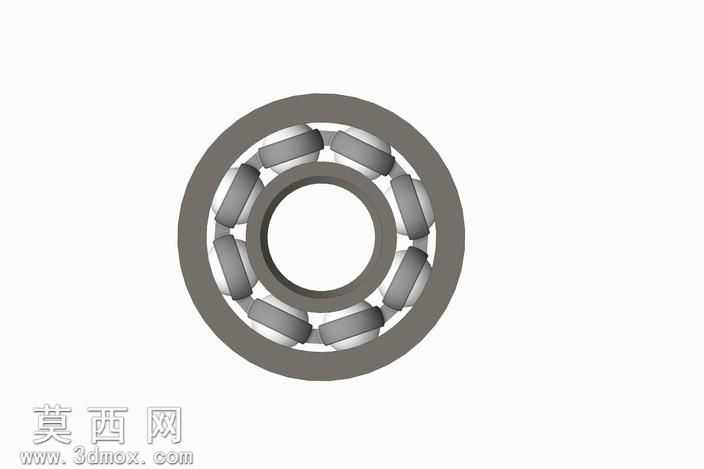

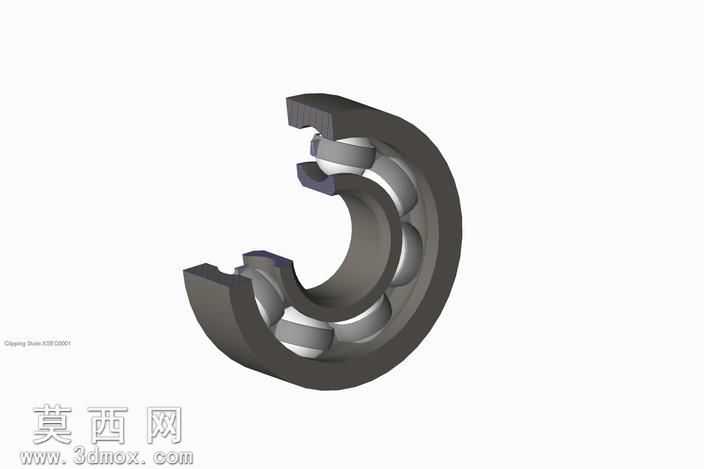

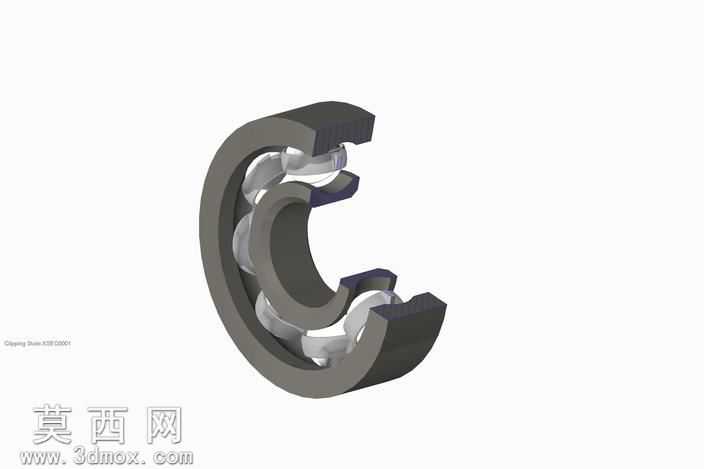

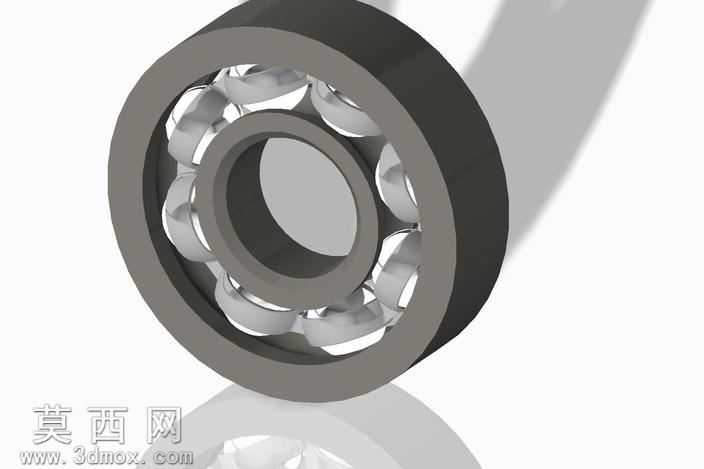

本作品为深沟球轴承的三维参数化设计成果,建模过程严格遵循滚动轴承的通用结构设计规范,完整还原了球轴承的四大核心组成部分:内圈、外圈、滚动钢球与保持架。建模阶段首先通过草绘绘制轴承的径向截面轮廓,精准定义内圈内径、内圈外径、外圈内径、外圈外径、轴承宽度等核心尺寸参数,确保各尺寸符合通用轴承的尺寸系列标准,通过回转特征生成内圈与外圈的基础实体,同时在内圈外圆柱面、外圈内圆柱面加工出适配钢球滚动的弧形滚道,滚道的曲率半径与钢球直径保持合理的配合比例,保证滚动体运转时的接触应力处于合理区间。滚动体部分采用球形实体建模,按照轴承的额定载荷对应的钢球数量,沿轴承圆周方向进行均匀阵列,每个钢球的球心均处于轴承的节圆直径上,确保钢球与内外圈滚道的接触位置精准,无错位或干涉问题。保持架采用浪形冲压式结构设计,通过草绘绘制保持架的单个兜孔轮廓,拉伸生成基础片体后进行环形阵列,再通过弯折、加厚特征完成保持架的整体造型,兜孔的尺寸略大于钢球直径,既可以对钢球进行均匀分隔,避免滚动体之间直接接触产生摩擦磨损,又能保证钢球在兜孔内拥有足够的滚动自由度,不会出现卡滞问题。材质与渲染阶段,针对不同部件的实际应用材质进行区分设置:内外圈与滚动钢球采用高碳铬轴承钢材质,渲染时赋予金属磨砂质感,调整金属度、粗糙度参数还原轴承钢经过淬火热处理后的哑光金属表面效果,同时在滚道接触区域设置轻微的高光效果,体现滚道面经过精密磨削加工的高精度表面质量;保持架采用冷轧钢板冲压材质,赋予略带氧化质感的浅灰色金属材质,还原冲压件的表面特征。整体装配完成后进行全局干涉检查,逐一验证钢球与滚道、钢球与保持架兜孔、保持架与内外圈之间的配合间隙,确保所有部件在运转过程中无硬干涉,符合轴承实际装配的公差要求。设计过程中充分考虑了球轴承的实际工作特性,通过参数化建模的方式预留了尺寸修改接口,可通过调整核心参数快速生成不同尺寸系列、不同载荷等级的同类型球轴承模型,可用于机械结构装配演示、运动仿真分析、五金配件选型参考等多种场景,完整展现了通用滚动轴承的结构原理与设计逻辑。
- 全部评论(0)
- 模板大小 2.86 MB
- 售价 10金币
- 浏览次数
- 系统要求 效果图,PTC Creo Parametric2.0,其它,
- 软件分类 通用五金配件
