带轮式控制臂锯夹紧调节机构

项目分类:3D模型 发布时间:2021-10-12 ID:313028
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构
  • 带轮式控制臂锯夹紧调节机构

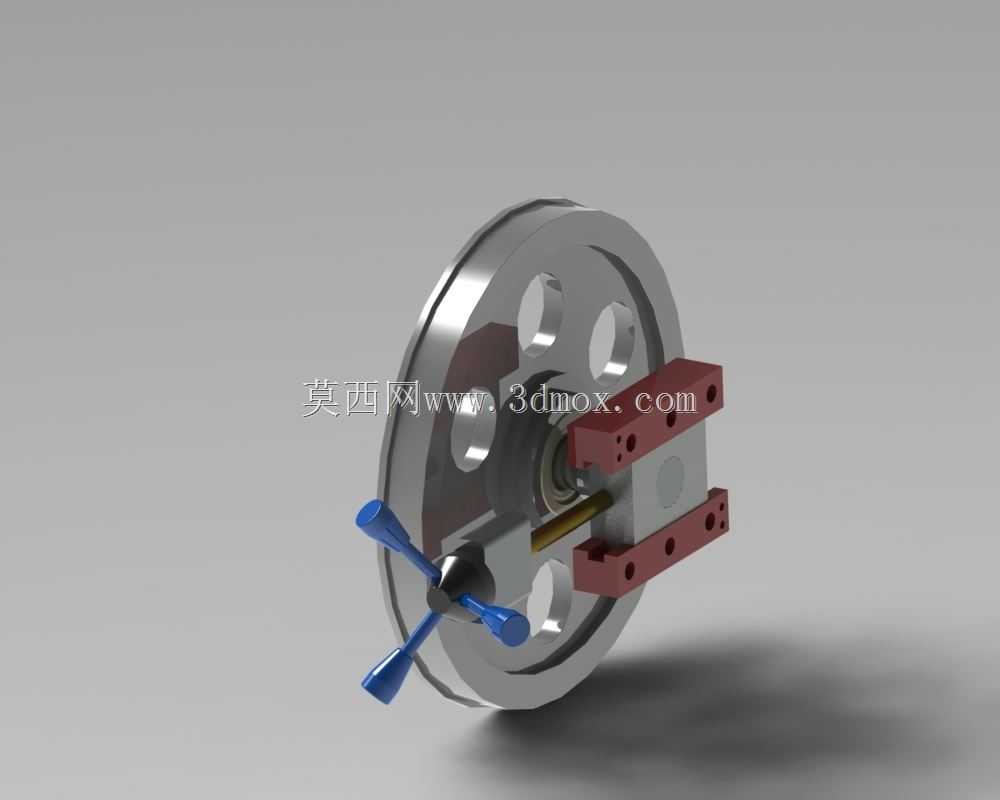

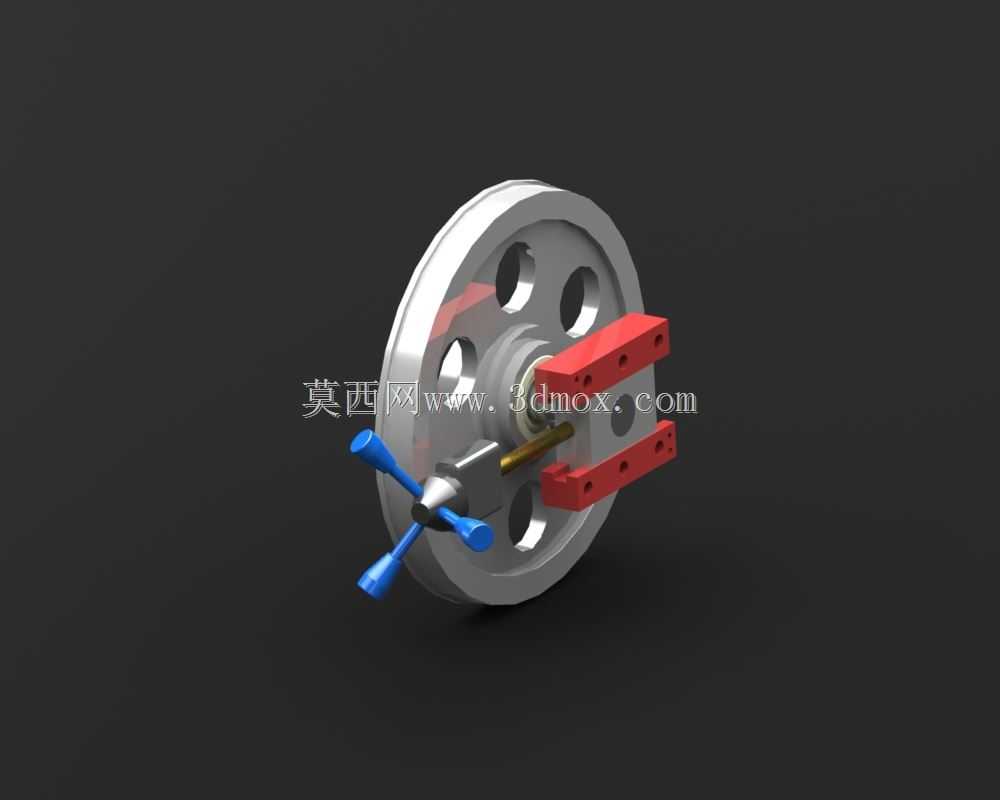

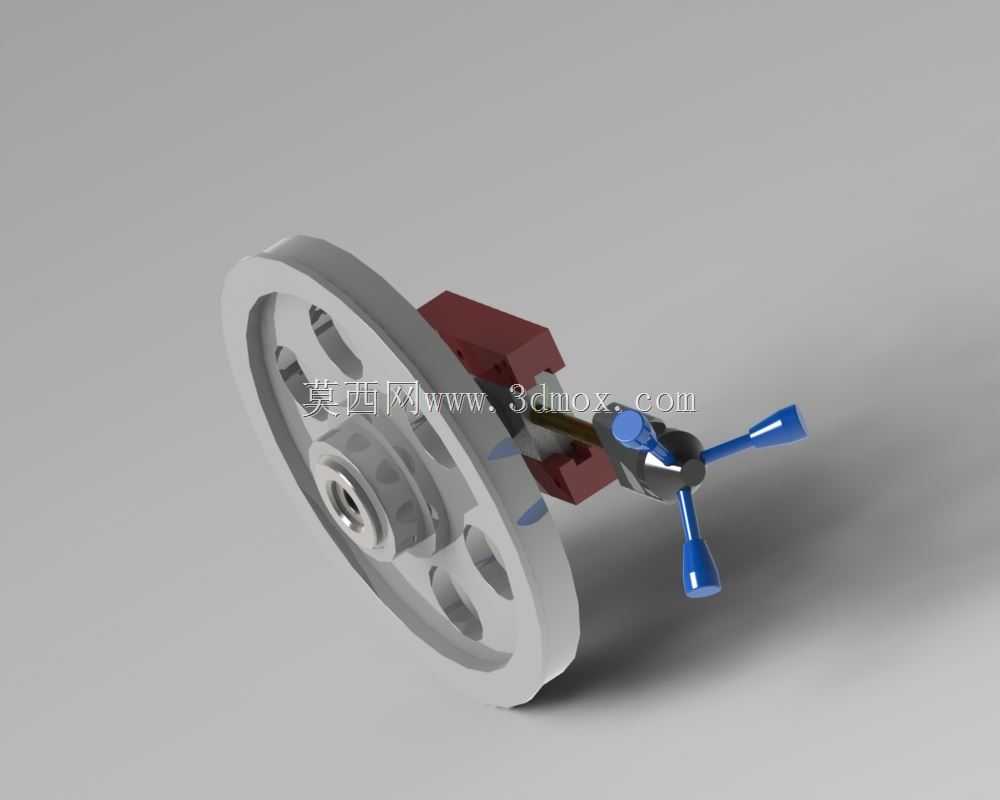

这款机构主要配套小型台式金属锯切设备使用,常见于五金维修车间、小型机加工工位的型材下料、小件锯切工序,核心作用是在锯切作业时牢牢夹持待加工工件,同时通过带轮结构实现锯切进给的阻尼调节,避免锯切过程中工件窜动、锯片崩齿的问题。从结构设计来看,主体采用圆盘式带轮作为安装基体,轮盘上开设的四个均布圆孔并非减重设计,而是用于适配不同安装工位的固定螺栓,可根据设备机架的安装孔位灵活调整固定角度,轮盘中心的阶梯轴孔是整个机构的回转基准,装配时需要与设备的进给转轴采用过渡配合,保证转动过程无径向窜动。轮盘侧面延伸出的双平行红色夹块是工件夹持的核心工作面,夹块表面做了平行齿纹处理,增大与工件接触面的摩擦力,夹块与中心轴之间通过铜质导杆连接,拧动前端的三翼式蓝色手柄即可带动夹块沿导杆轴向移动,实现不同厚度工件的夹紧与松开,三翼手柄的设计充分考虑了手动操作的施力角度,操作人员无需额外工具即可单手完成夹紧操作,手柄末端的球面结构避免了操作时的棱角刮伤。设计过程中特意将夹紧机构与带轮集成在一起,省去了额外的安装支架,整个机构的安装边界控制在轮盘直径范围内,轴向伸出长度不超过夹块端面到轮盘背面的距离,不会额外占用设备工作台的操作空间,适配多数小型台式锯床的安装尺寸。轮盘与夹块之间预留的间隙可容纳锯切时产生的少量铁屑,避免铁屑卡入导杆导致夹紧动作卡滞,导杆表面做了硬化处理,长期反复滑动也不会出现明显磨损,保证夹紧精度的稳定性。实际使用时,操作人员将待锯切的金属条、小尺寸型材放入两夹块之间,拧动手柄夹紧工件后,即可通过带轮的转动缓慢带动工件向锯片方向进给,带轮自身的转动阻尼可通过中心轴的锁紧螺母微调,匹配不同材质工件的锯切进给速度,避免进给过快导致锯片烧损,或是进给过慢影响加工效率。夹块的平行度在装配时需要控制在0.05mm以内,保证夹紧后工件的待锯切面与锯片平面垂直,避免锯切出的工件端面出现斜度,影响后续加工的尺寸精度。
