内燃机分体式活塞结构三维造型设计

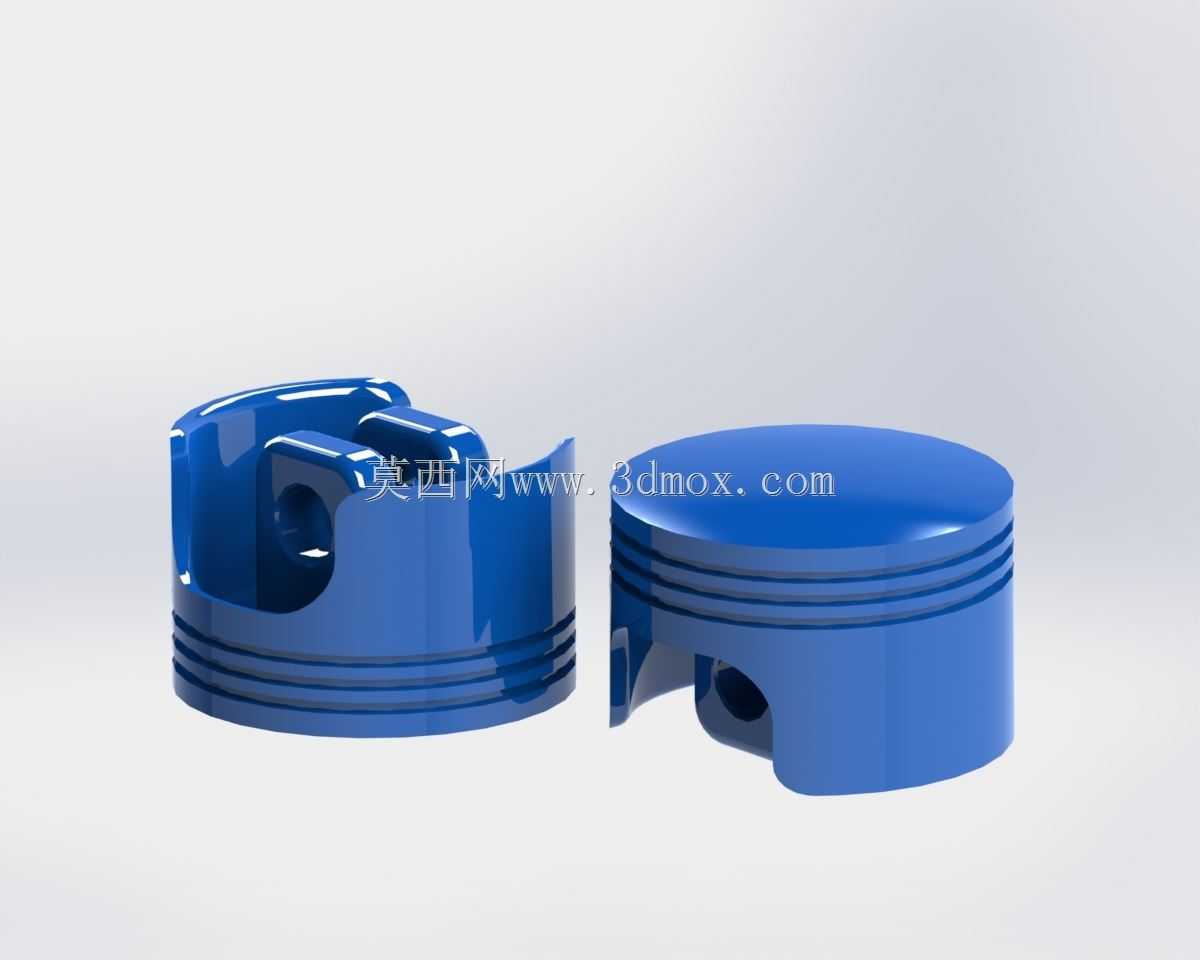

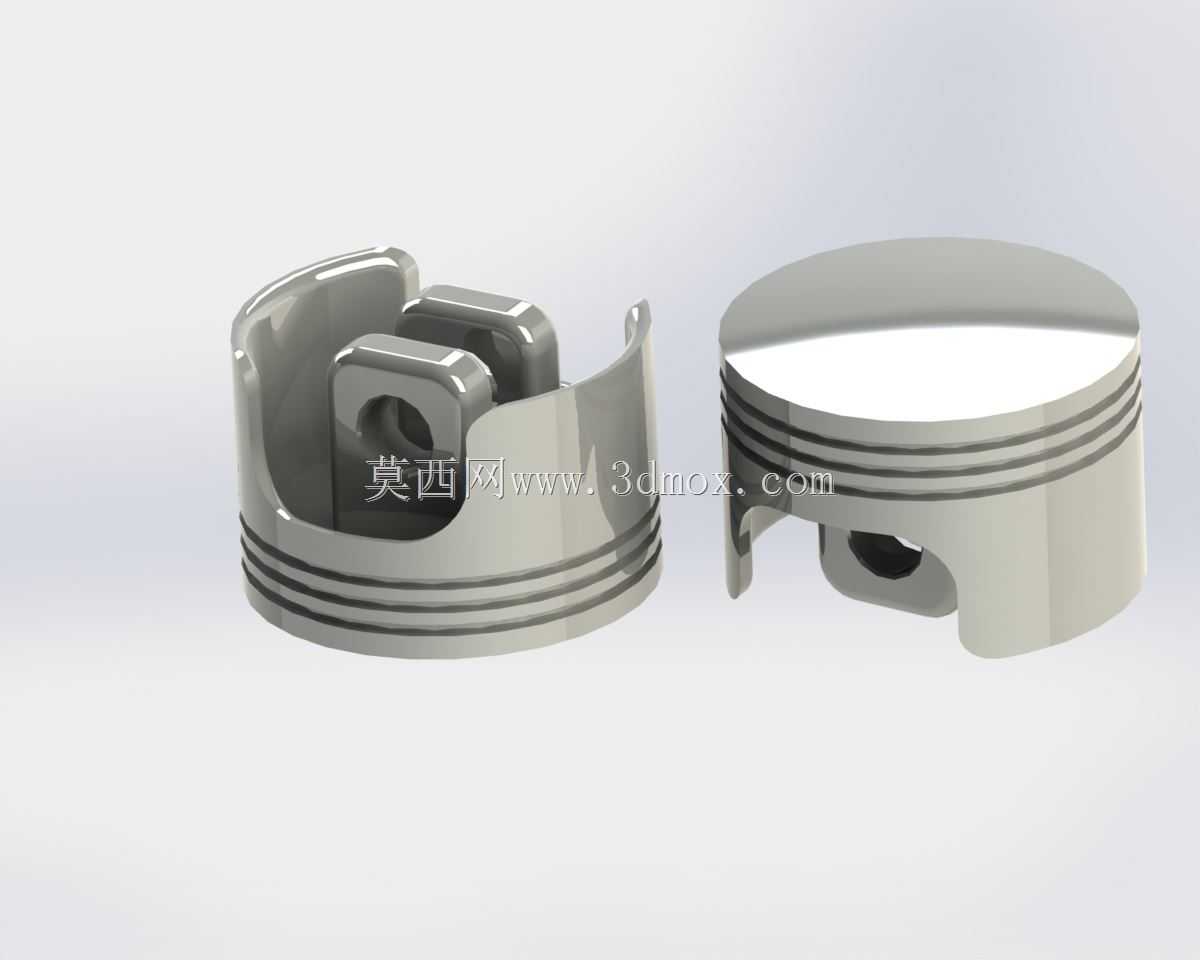

本次建模的活塞是内燃机核心往复运动部件，主要应用于小排量通用汽油机、摩托车发动机以及小型通用动力设备的动力腔内部，在气缸内完成进气、压缩、做功、排气四个冲程的动力传递，直接关联发动机的压缩比、动力输出效率与运行可靠性。从实际工况出发，活塞头部设计有三道环槽结构，最上方两道为气环安装位，用于密封燃烧室高压燃气，避免燃气下窜至曲轴箱造成动力损失，最下方一道为油环安装位，用于刮除气缸壁多余润滑油，防止机油窜入燃烧室参与燃烧形成积碳。活塞顶部采用平顶设计，可在保证压缩比符合设计要求的前提下，优化燃烧室气流组织，减少进气涡流损失，同时平顶结构加工工艺性更好，积碳清理难度更低。活塞销座部位采用对称式加强结构，在销孔周边做了加厚过渡处理，可承受做功冲程燃气爆发带来的交变冲击载荷，避免销座部位出现应力集中导致的疲劳开裂，销孔内部设计有卡簧槽，用于安装活塞销卡环，限制活塞销轴向窜动，防止销端刮蹭气缸壁造成拉缸故障。活塞裙部设计为椭圆形变椭圆截面，冷态下裙部与气缸壁保留合理配合间隙，热态工作时裙部受膨胀作用可与气缸壁形成均匀贴合面，既避免冷启动敲缸，又能防止热态下活塞卡滞在气缸内，裙部表面预留了石墨涂层的设计余量，可降低往复运动摩擦阻力，减少裙部磨损。建模过程中严格控制活塞的总高度、环槽间距、销孔中心到顶面的距离等关键安装尺寸，确保与对应缸径的气缸、连杆、活塞环组件的装配边界完全匹配，活塞与气缸壁的配合间隙、活塞销与销孔的配合公差均按照通用内燃机设计规范设定，可直接用于虚拟装配验证、运动仿真分析，也可作为同类活塞产品改型设计的基础模型，帮助结构设计人员快速完成方案迭代，减少重复建模工作量。
