可调式V型工件支撑夹紧座结构设计

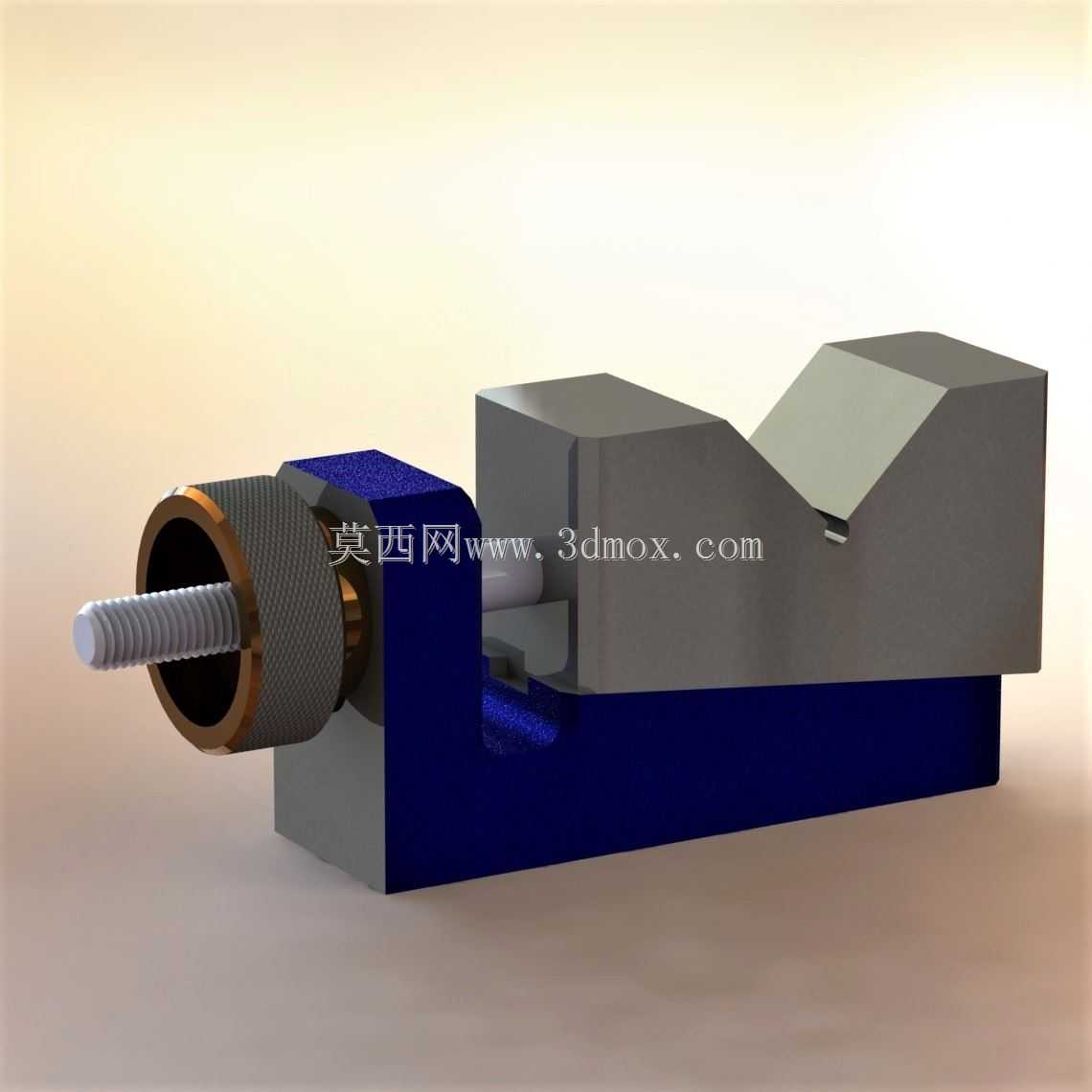

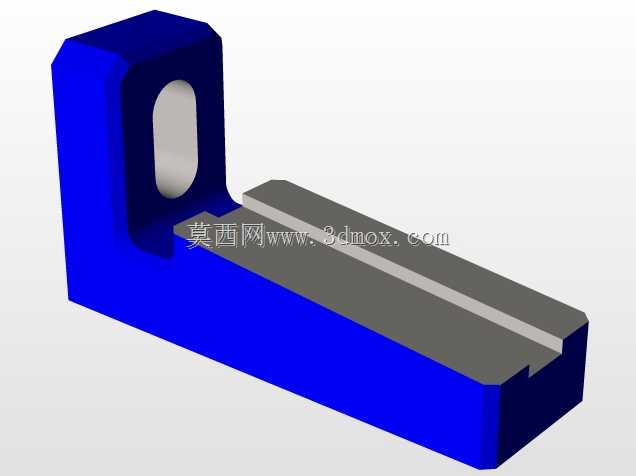

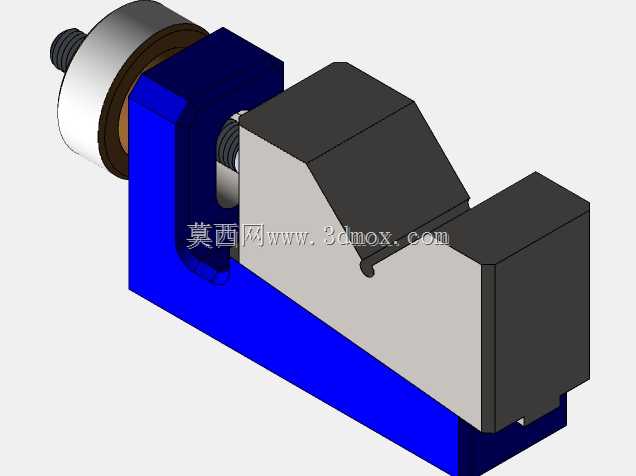

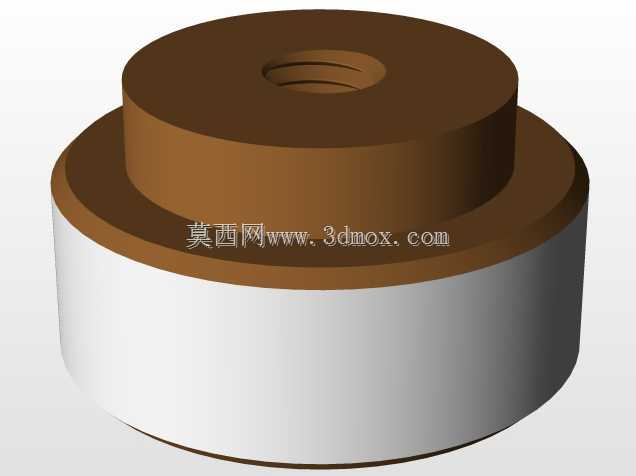

这款可调V型支撑夹紧结构，主要面向机加工工序里的轴类、小型异形回转件装夹定位场景，在普通铣床、平面磨床、钻床的单件小批量加工环节适配性极强，能有效替代部分专用夹具的定位功能，减少工装准备的冗余环节。从实际使用逻辑来看，该结构的核心功能是通过V型定位面实现工件的径向定心，搭配侧方的螺旋进给机构完成工件的轴向顶紧与位置微调，可适配一定直径范围内的圆柱类工件，无需更换定位块就能覆盖常规小尺寸轴件的装夹需求。设计层面，底座采用下沉式槽型结构，既为滑动V型块提供了直线导向的安装空间，也保证了整体结构的刚性，避免夹紧受力时出现基座形变；侧方的调节螺杆采用细牙螺纹设计，进给精度可控，旋钮部位做了滚花处理，徒手操作时能获得足够的摩擦力，无需额外辅助工具就能完成夹紧力的调节，适配加工过程中频繁换件的快速操作需求。V型定位块的角度采用通用90度设计，是机加工定位里的通用适配角度，对不同直径的圆柱件都能形成稳定的两点接触支撑，定位重复精度能满足常规半精加工、精加工的定位要求；滑动块与底座的配合采用间隙配合设计，既保证滑动调节时的顺畅度，也不会因间隙过大导致定位偏移。安装边界上，底座底部为平面结构，可直接通过压板固定在机床工作台上，也可根据需求在底座预留安装孔位实现螺栓固定，整体结构的横向尺寸适配小型机床的工作台T型槽间距，不会出现安装干涉；整体高度控制在常规夹具的通用高度范围内，装夹工件后主轴的行程余量足够覆盖常规加工深度需求，无需额外垫高块调整装夹高度。在实际生产场景里，这类可调V型座常成对使用，对长轴类工件实现两端支撑定位，也可单台使用配合尾座顶尖完成短轴件的钻削、铣边工序，相比固定式V型块，它的调节功能可以补偿工件的长度公差，在工件毛坯尺寸存在小幅波动时，依然能保证装夹的可靠性，避免因毛坯尺寸偏差导致的装夹歪斜、加工余量不均问题。结构上没有复杂的传动组件，所有零件都采用常规机加工工艺就能完成制造，维护时仅需定期清理导向槽内的切屑、在螺纹副处添加润滑脂就能长期保持调节顺畅，适合车间多工序流转的频繁使用场景。
